Póster colgado
Buscaba una forma de colgar los pósteres de los niños de forma barata y con el mínimo daño al póster y a la pared. En este post mostraré cómo hacer un soporte de póster modular de bricolaje utilizando imanes y piezas impresas en 3D.
El portapóster impreso está hecho de secciones que se pueden adaptar a diferentes formatos de póster. Horizontal o vertical, estrecho o ancho. A partir de 40 cm en incrementos de 20 cm. El póster se sujeta entre las secciones impresas mediante pequeños imanes que evitan cualquier daño al póster.
Materiales necesarios
- 10 imanes de neodimio de 3 mm
- Filamento de impresión PLA+ negro
- Pegamento líquido
- Cuerda para colgar
Los imanes se podrían cambiar por otros de 2mm o 1mm de grosor, pero me gusta el peso extra que los imanes de 3mm de grosor le dan al colgador. El pegamento se utiliza para añadir rigidez a las secciones delanteras, yo uso un pegamento líquido de reparación de uso general Pattex. El tiempo de curado con este pegamento es de 24 horas, pero funciona bien.
Imanes de neodimio de 10x3mm
El número de imanes necesarios depende del tamaño del póster, para un póster estándar de 80cm x 60cm se necesitan 12 imanes.
He probado a utilizar superglue y he comprobado que las piezas no encajan lo suficiente como para conseguir una buena unión.
Diseño e impresión
Usando TinkerCad y mi impresora 3d CR10

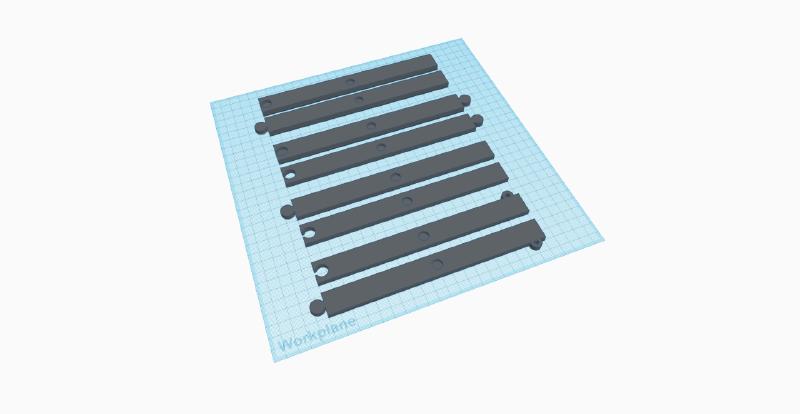

Modelo TinkerCad
El diseño del colgador de carteles se inspiró en otros que había visto en Internet. Pero quería que el mío fuera modular para que pudiera utilizarse para diferentes tamaños y formatos de póster.
Modelé el diseño en Tinkercad y consta de varias secciones diferentes:
- Parte trasera superior
- Izquierda, derecha y centro
- Parte trasera inferior
- Izquierda, derecha y centro
- Parte delantera superior e inferior
- Izquierda, derecha y centro
La anchura necesaria se puede conseguir añadiendo o quitando secciones centrales.
Después de cortar en el software Cura las secciones se imprimen en conjuntos en mi Creality CR10s. Todas las secciones se imprimen con un relleno del 40%, para añadir un poco de peso a la pieza final. Las secciones delanteras se imprimen con soporte para la lengüeta de conexión.

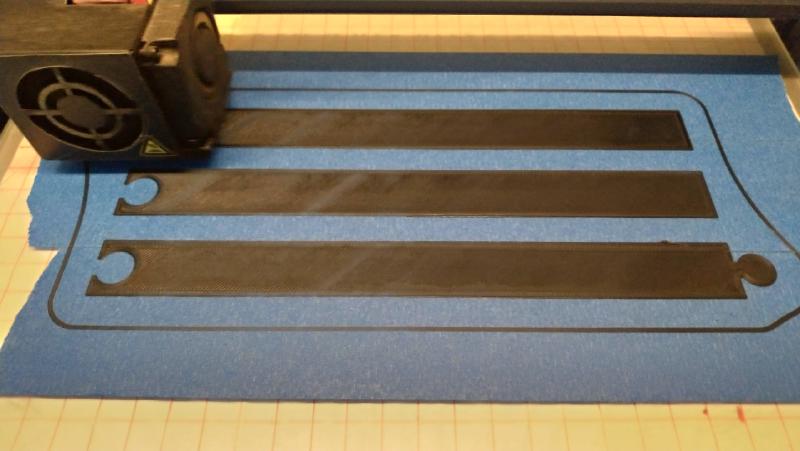

Impresión de un conjunto
El tiempo de impresión es de unas 4 horas por conjunto de 3 secciones.
El diseño se puede encontrar en mi página de Tinkercad TinkerCad y los archivos de impresión STL están disponibles en Thingiverse.
Limpieza y montaje

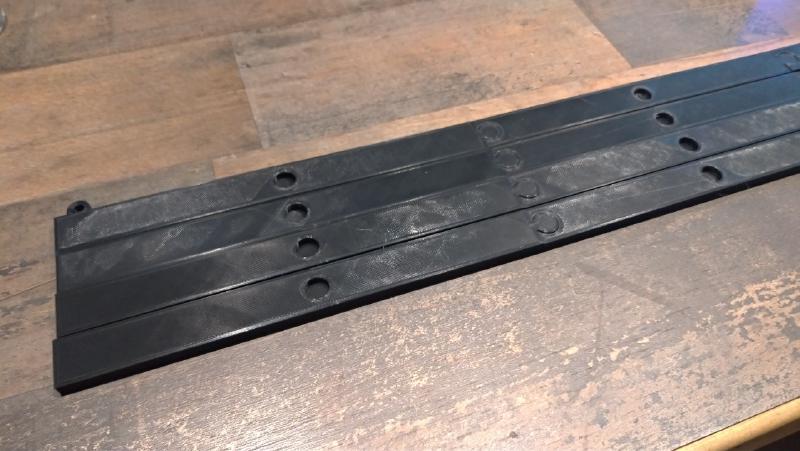

Montaje de las piezas

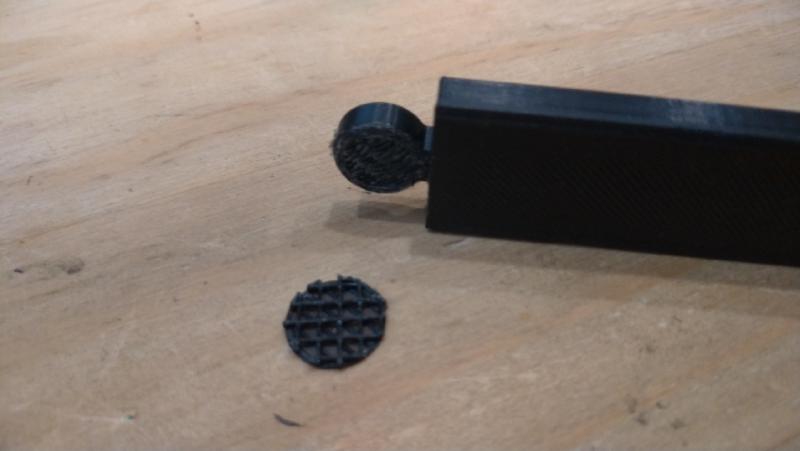

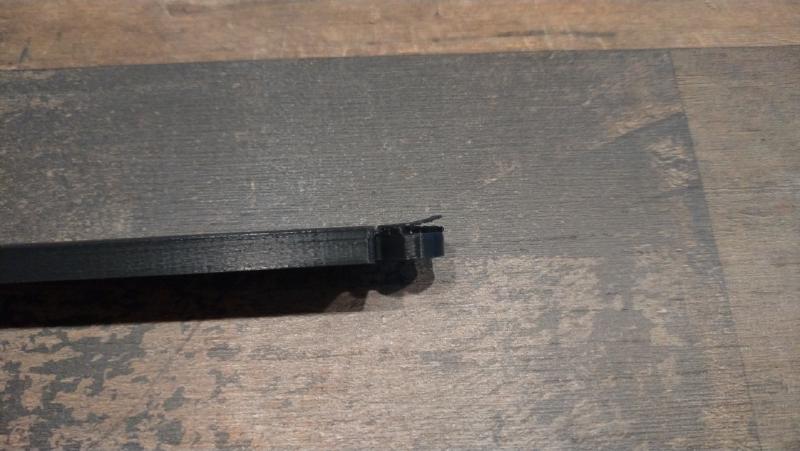

Eliminar el soporte generado

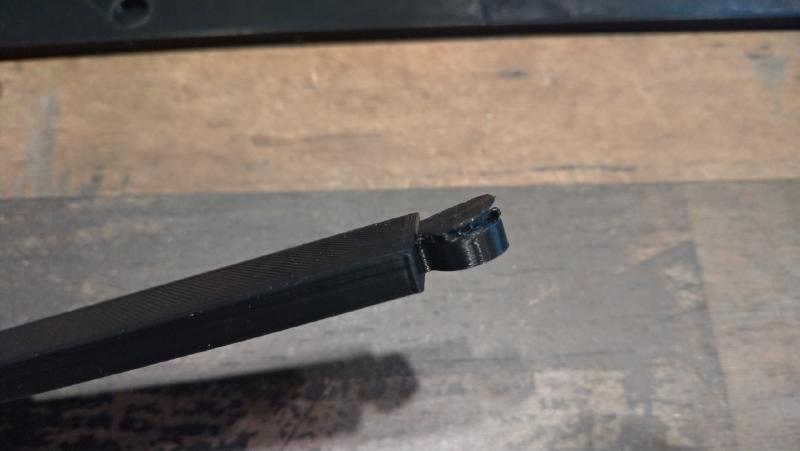

Se requiere una pequeña limpieza posterior a la impresión para las orejetas de conexión. En primer lugar, elimine la fina capa de soporte generada y luego raspe alrededor de la orejeta para eliminar el borde afilado. Esto ayudará a que las secciones se ensamblen a lo largo de la cara frontal. Las secciones frontales superior e inferior deben ensamblarse con una pequeña cantidad de pegamento líquido. Hacer esto añade rigidez al colgador de carteles y evita que se doble bajo el peso del cartel.

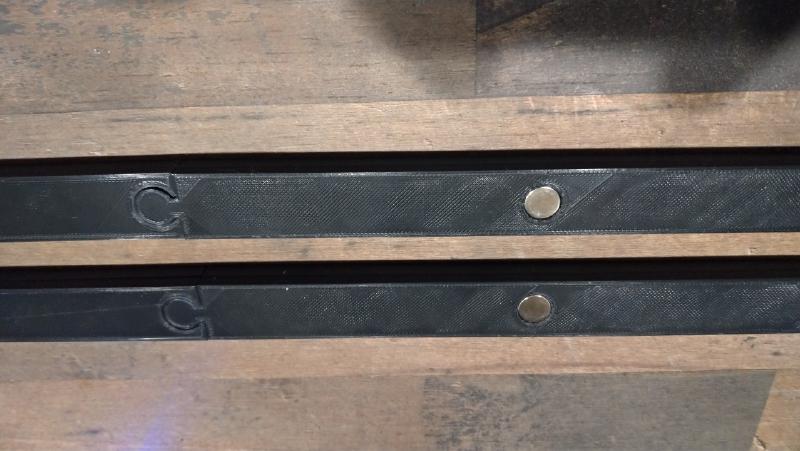

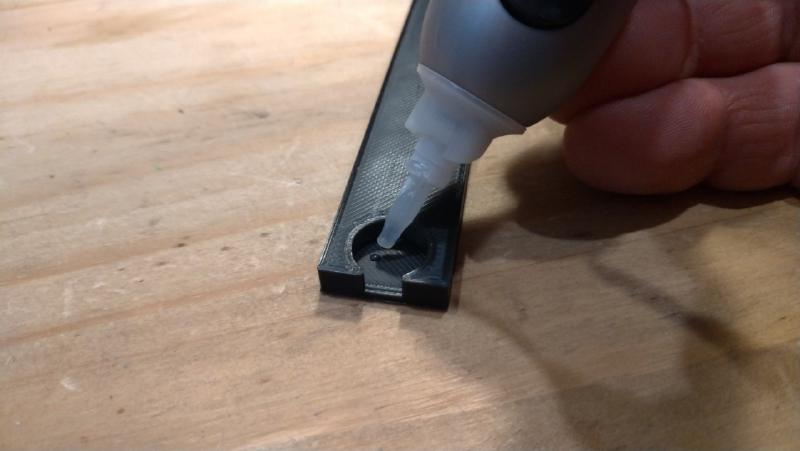

Pegado de secciones

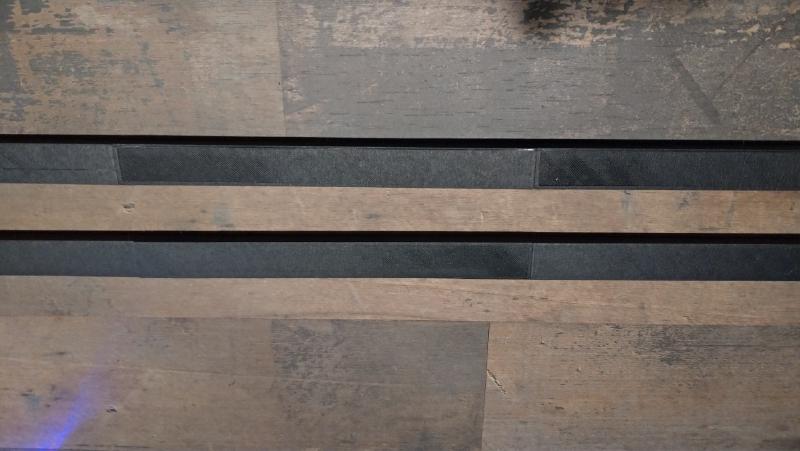

Acabado encolado

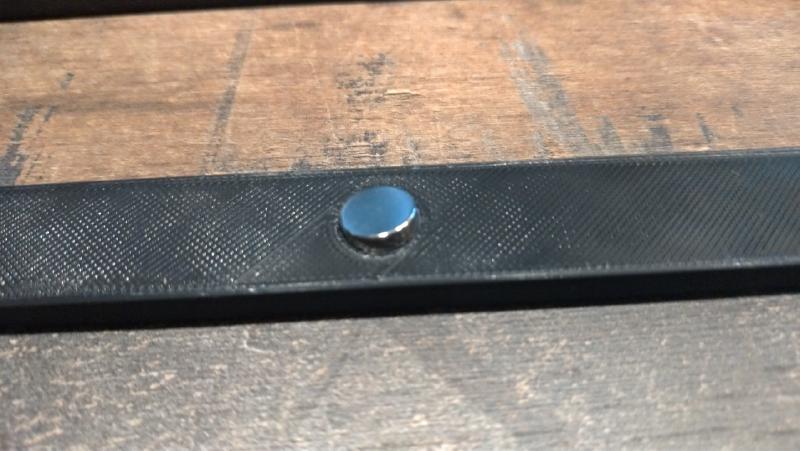

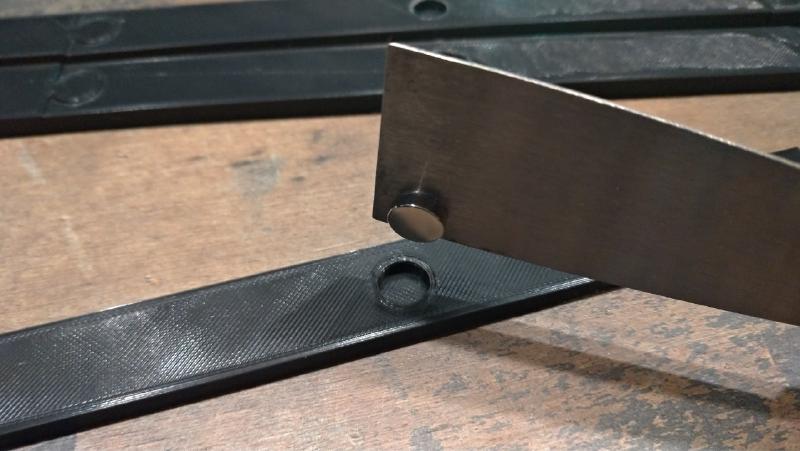

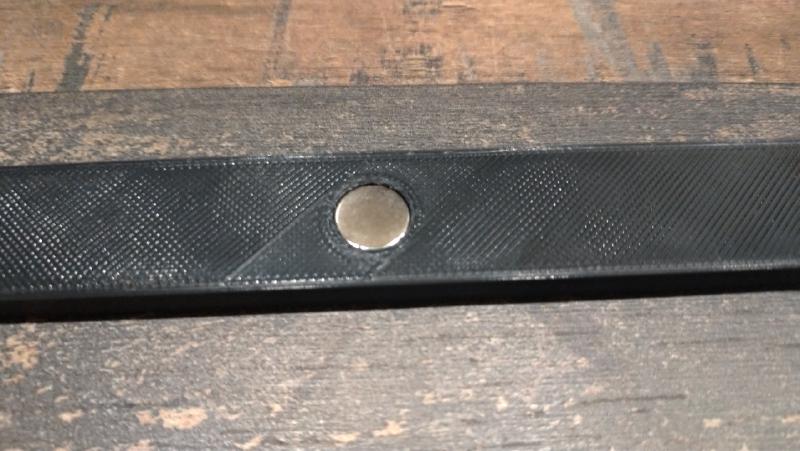

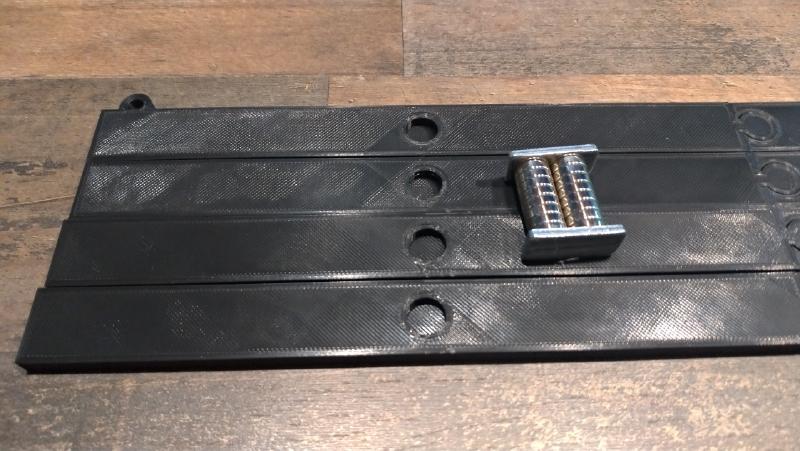

Cuando el pegamento ha fraguado por completo, es el momento de introducir los imanes de neodimio. Utilizo el rascador de metal de mi impresora 3D para sujetar el imán mientras lo introduzco en los agujeros empotrados. Los imanes se asientan justo por debajo del nivel y se ajustan bien.
¡Nota! Asegúrese de que los polos de los imanes están correctamente orientados antes de introducirlos, ya que es casi imposible quitarlos sin romper la pieza impresa.

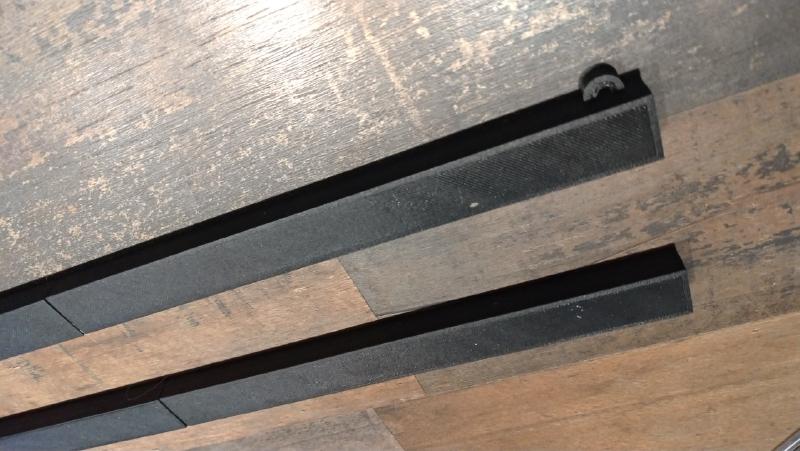

Colgar el cartel
Montaje de las piezas
Lo único que queda por hacer es sujetar el póster entre las secciones magnéticas superior e inferior del colgador y colocar la cuerda para colgar. Yo he utilizado hilo de cocina blanco para esto, pero probablemente se integraría mejor utilizando negro o gris.
Aquí está uno de los pósters estándar de 80 x 60 para los que estoy usando esto. No hay daños en los carteles y se cuelgan bien y planos, y sólo un gancho de imagen en la pared.
Conclusión
Una forma barata y práctica de colgar carteles de cualquier tamaño y formato. No más Blu-tack o chinchetas. También mantiene mi impresora 3d ocupada, siempre estoy buscando maneras de mantenerla en funcionamiento. La parte más cara de la construcción son los imanes de neodimio, que compro en Amazon. Podría ahorrar un poco de dinero pidiendo al por mayor en AliExpress.
Alternativa en madera
Como he mencionado al principio de este post, este diseño de colgador de carteles se basó en otros que había visto en Internet. Muchos de estos otros colgadores de carteles de bricolaje estaban hechos de madera. Si no tienes acceso a una impresora 3d, puede valer la pena ver este diseño.
