Actualización de la estufa cohete de doble combustible


Convertir mi estufa de pellets de madera en una estufa de doble combustible...
La caja de fuego de la estufa de pellets mejorada

La caja de fuego de la estufa de pellets mejorada

Una modificación a mi estufa de cohetes de pellets de madera alimentada por gravedad. Para reducir la cantidad de pellets de madera consumidos, pensé en añadir la opción de quemar “madera real” junto a los pellets.

La modificación


Duplicando el tamaño de la caja de fuego

Había probado la teoría de una estufa cohete de doble combustible añadiendo palos en la caja de fuego. Repitiendo en intervalos de 10 minutos. Esto implicaba ponerse de rodillas para insertar pequeños palos en el área de combustión. Haciendo esto pude reducir la cantidad de pellets de madera quemados a la mitad, mientras mantenía la salida de calor.

El principal problema era el intervalo en el que había que cargar la madera. La razón para construir la estufa de pellets en primer lugar fue para poder cargarla, encenderla y olvidarse de ella. Si tuviera que añadir leña cada 10 minutos, no tendría sentido.


Alargando la caja de fuego

Esta es la modificación que se me ocurrió para convertir la estufa de cohetes de pellets en una estufa de cohetes de doble combustible.

Debido al mínimo costo y tiempo que implica llevar a cabo la modificación, pensé que valía la pena intentarlo. Después de todo, si pudiera ahorrar una bolsa de pellets al día con una estufa cohete de doble combustible, ahorraría una pequeña fortuna en el transcurso del invierno.

Aquí es donde el diseño modular de la caja de fuego es realmente útil. Extendí la caja de fuego original, duplicando su longitud, dejando un agujero cuadrado de 10 cm en la parte superior. Esto permite el montaje de un tubo de suministro de madera.

Después de hacer 4 nuevos ángulos de hierro, como se muestra en la foto de arriba, la unidad de la caja de fuego estaba lista para ser reensamblada.

El ladrillo de fuego de la parte superior fue cortado para dejar el agujero de 10 cm requerido.

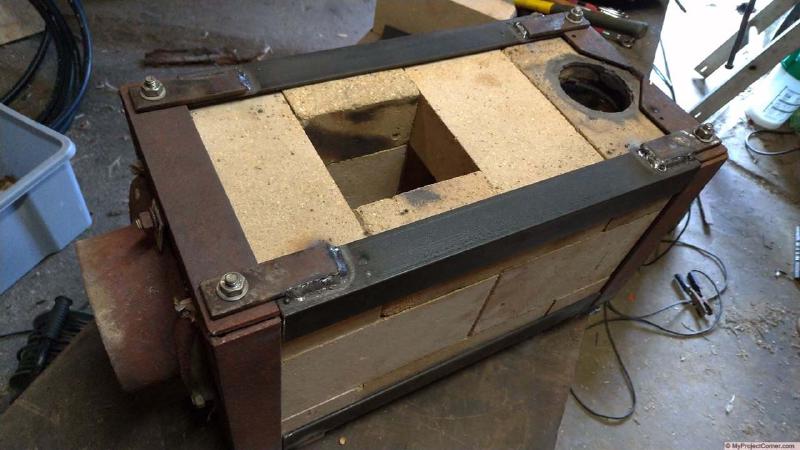

Alargando la caja de fuego de la estufa de pellets

Construir una nueva estructura para la estufa cohete de doble combustible

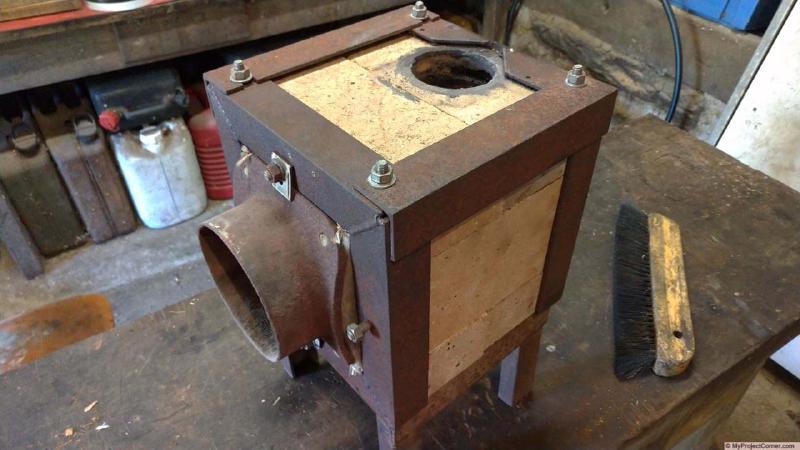

caja de fuego de la estufa de pellets original

Caja de fuego original

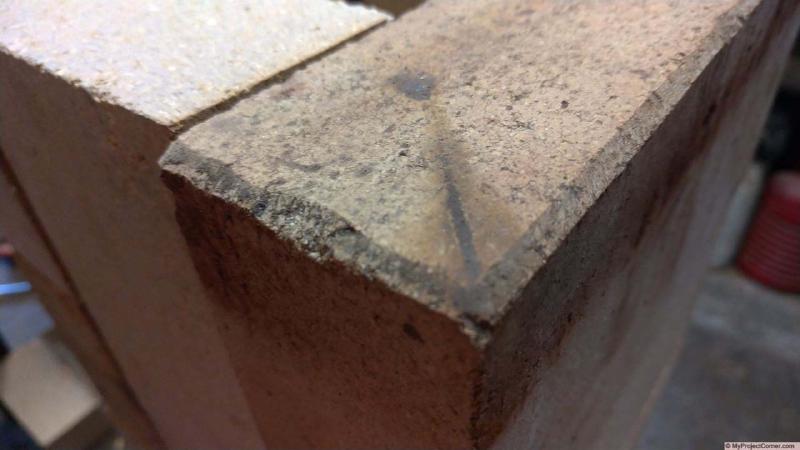

ladrillos biselados para la caja de fuego

Ladrillos biselados para la limpieza

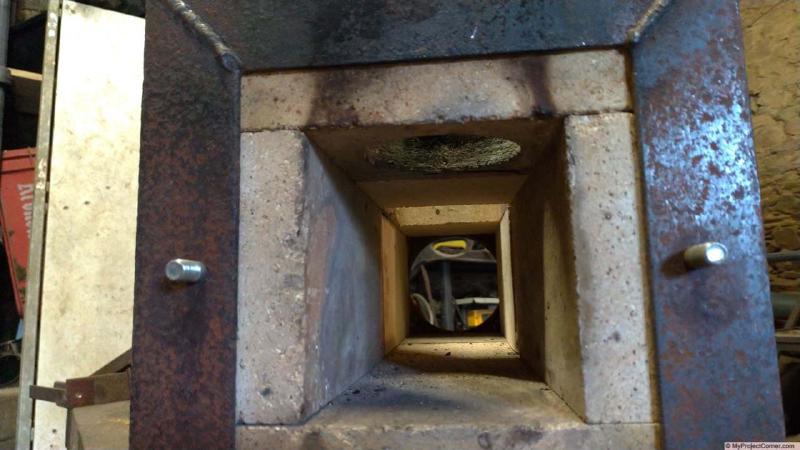

Dentro de la caja de fuego de la estufa de pellets alargada

Ver el interior

Toda la modificación sólo tomó 4 horas, incluyendo luego el desmantelamiento y el remontaje, ¡con un costo de menos de 25 euros!

En funcionamiento


¿Funciona?

Después de un par de semanas de funcionamiento, el resultado de la estufa cohete de doble combustible es muy prometedor. He reducido el consumo de pellets de madera a la mitad, una bolsa de 15 kg ahora hace unas 24 horas.

He hecho una tubería de suministro de madera temporal con un corto pedazo de tubo de chimenea. Funciona bien para fines de prueba, pero realmente necesita ser más sólido en su construcción. También la adición de sellos ignífugos adecuados sería una buena idea.

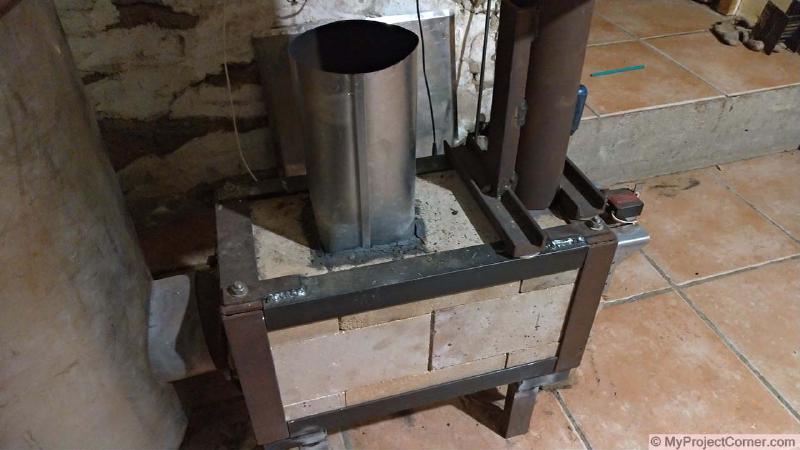

Estufa de pellets modificación de combustible dual con tubo de alimentación temporal

Estufa de pellets modificación de combustible dual con tubo de alimentación temporal

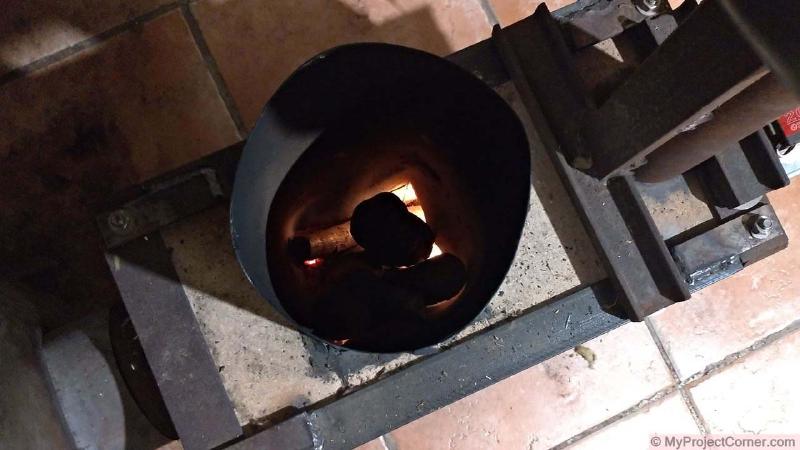

Mostrando la quema de madera

Añadiendo leña a la estufa cohete

Con el actual tubo de alimentación temporal se puede añadir suficiente madera para permitir una quema de 30 a 40 minutos. Así que creo que con la adición de uno más largo, yendo a intentar 1 metro, el intervalo de recarga de 60-90 min debería ser alcanzable.

Esta modificación ha resultado ser muy práctica. La estufa cohete de doble combustible quema pellets continuamente, suministrando una base de calor para la calefacción de suelo. Y cuando estoy en casa puedo añadir leña para darle un impulso.
