Construyendo las capas
Habiendo trabajado en una granja durante varios años, a menudo he notado la gran cantidad de vapor que sale del montón de estiércol de vaca. Esto me llevó a preguntarme si sería posible recuperar este calor y darle un buen uso (calentando mi casa por ejemplo).
Después de investigar un poco en línea me encontré con varios intentos de poner en práctica esta idea, aunque los resultados de estos proyectos tendían a ser bastante vagos, decidí intentarlo.
Materiales de construcción
- Paja (una gran fianza redonda)
- Estiércol - 3 metros cúbicos
- Aserrín - 2 bolsas
- Astillas de madera - 11 metros cúbicos
- Postes de madera
- Cercado de alambre - 25m
- Tubo de PE de 25mm - 200m en longitudes de 50m
- Tubo de drenaje de 100mm - 50m de longitud
Primera etapa
Produce muchas astillas de madera
El componente principal - Astillas de madera
Calculé que iba a necesitar 11 m3 de astillas de madera. Eso significaba que necesitaría una máquina seria para hacer el astillado.
Este estaba disponible para ser alquilado a un costo de 250 euros por el fin de semana. No estaba seguro de que lo necesitáramos para todo el fin de semana, pero como tuvimos que cortar algo de madera para alimentarlo, más vale prevenir que curar.

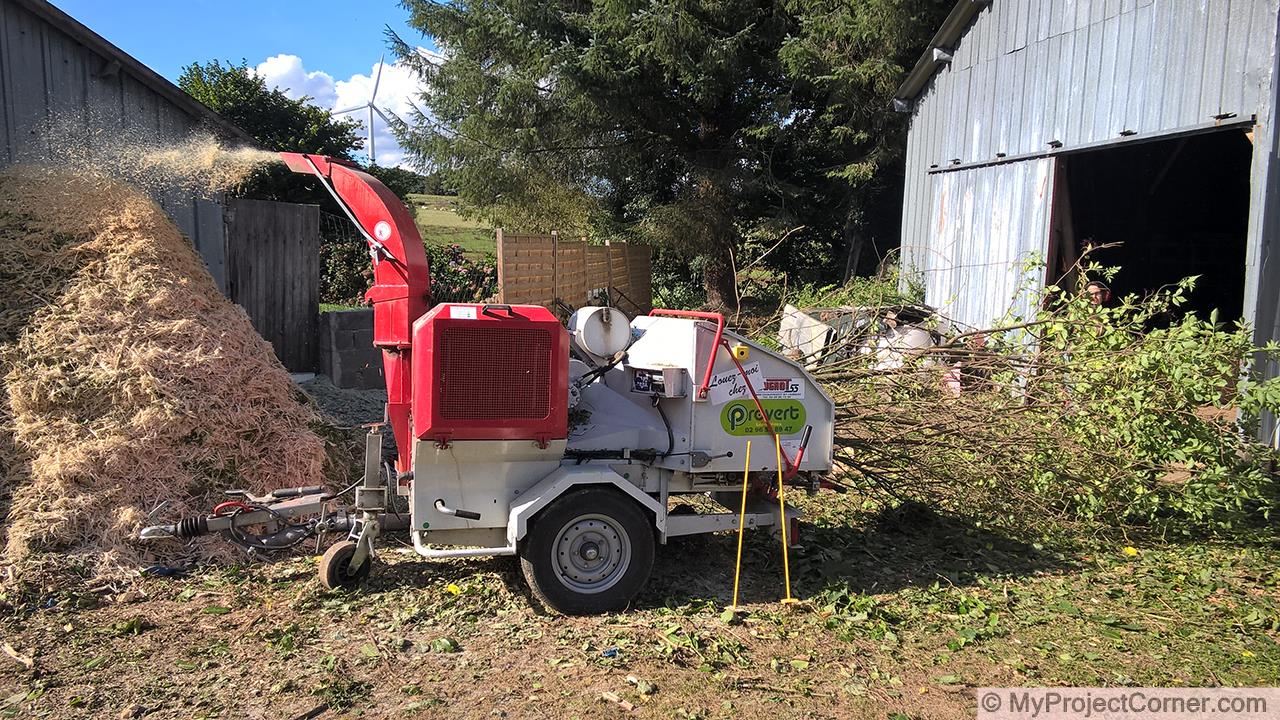

La astilladora de madera en acción

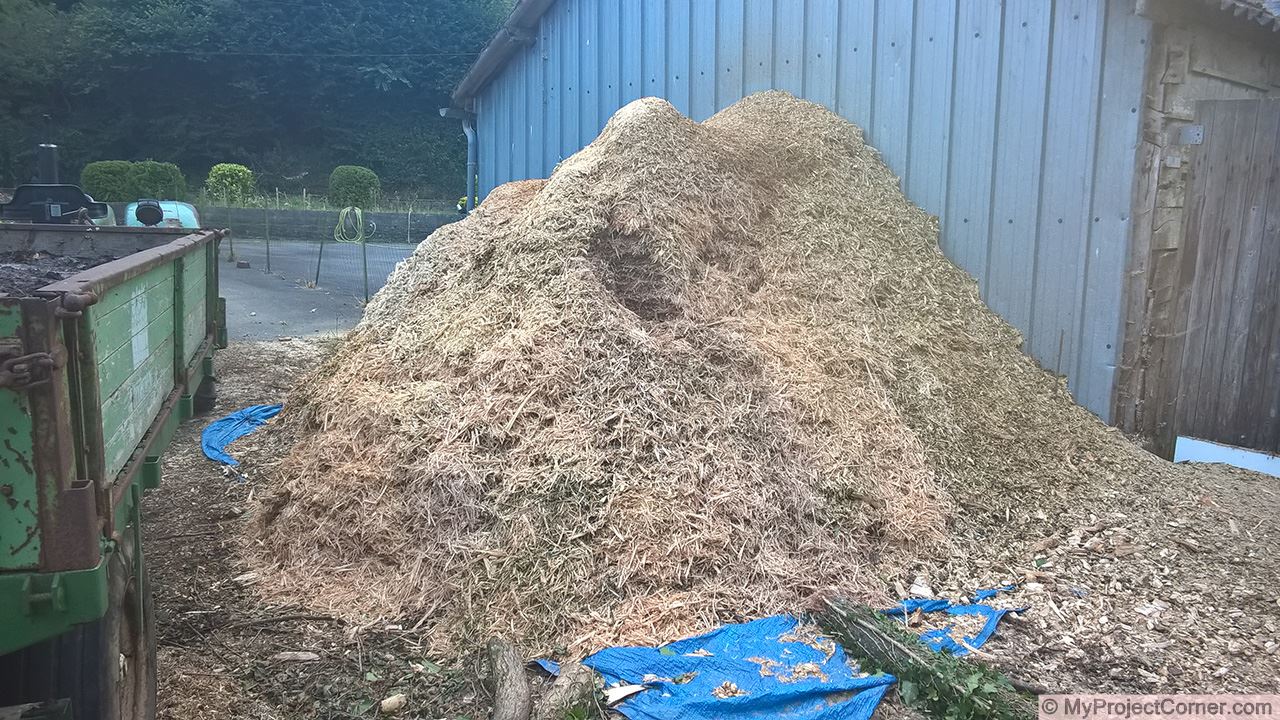

Pila terminada de astillas de madera
Tenía muchas ramas cortadas de un año para usar, pero esto debía ser mezclado con ramas recién cortadas con hojas, la esperanza era que las hojas verdes ayudaran a iniciar el proceso de compostaje.
El astillado se completó en un día y medio y creo que podría haberlo hecho en un día si fuera necesario.
Segunda etapa
Preparando y comenzando la construcción
Trazando el área
La pila del sistema de calefacción de abono iba a tener 4 m de diámetro incluyendo una capa de 0,5 m de paja alrededor para el aislamiento. Después de marcar los diámetros, espacié uniformemente 16 postes de 8 cm tratados a presión alrededor de los dos círculos.

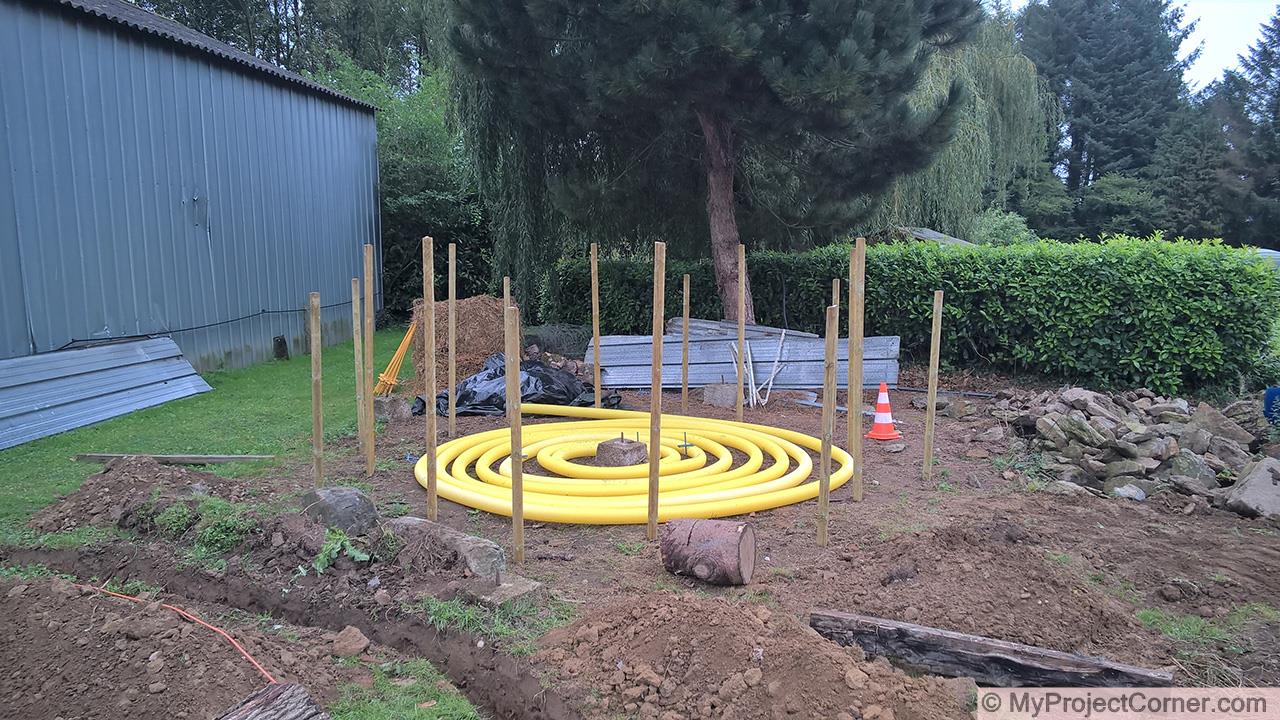

Lo siguiente era enrollar el tubo de drenaje de 100 mm en la base, en el círculo interior. 50 metros de tubo era perfecto. Esto permitiría la aireación de la pila desde abajo.
La primera capa

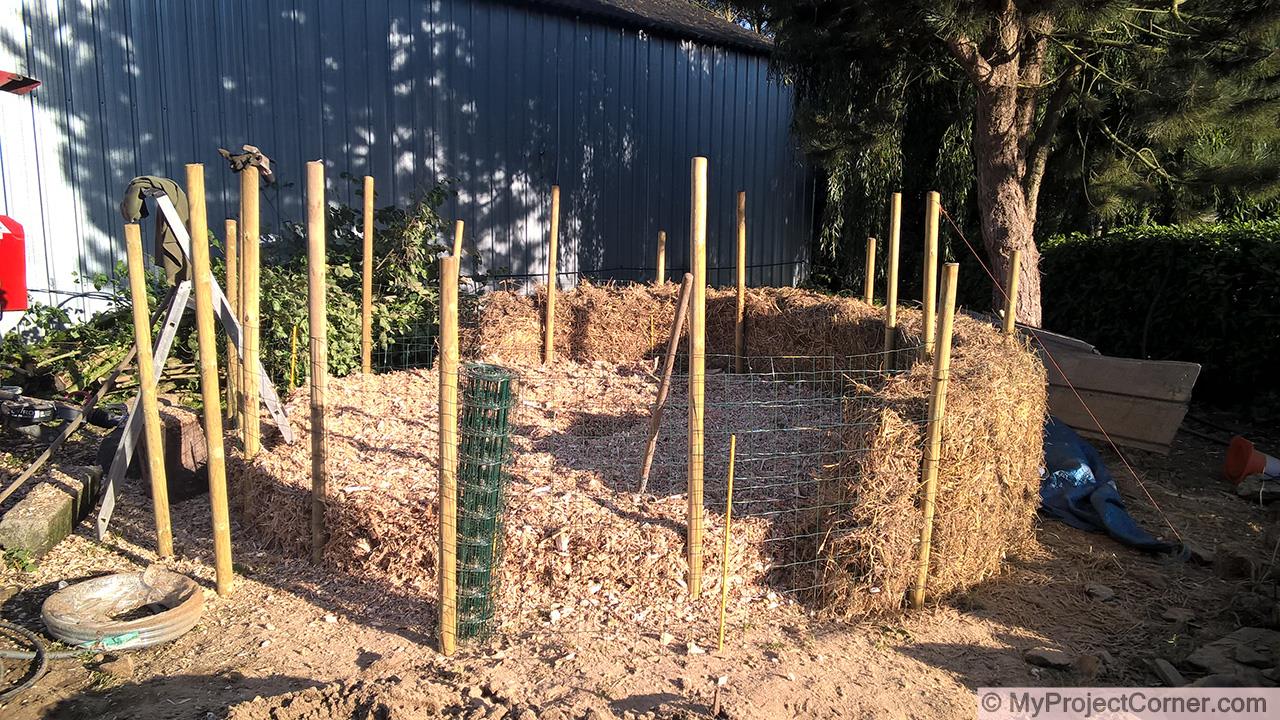

Entonces la valla de jardín más barata que pude encontrar estaba envuelta alrededor de los dos juegos de postes. Después, comenzó a llenar el hueco entre las dos vallas con paja.

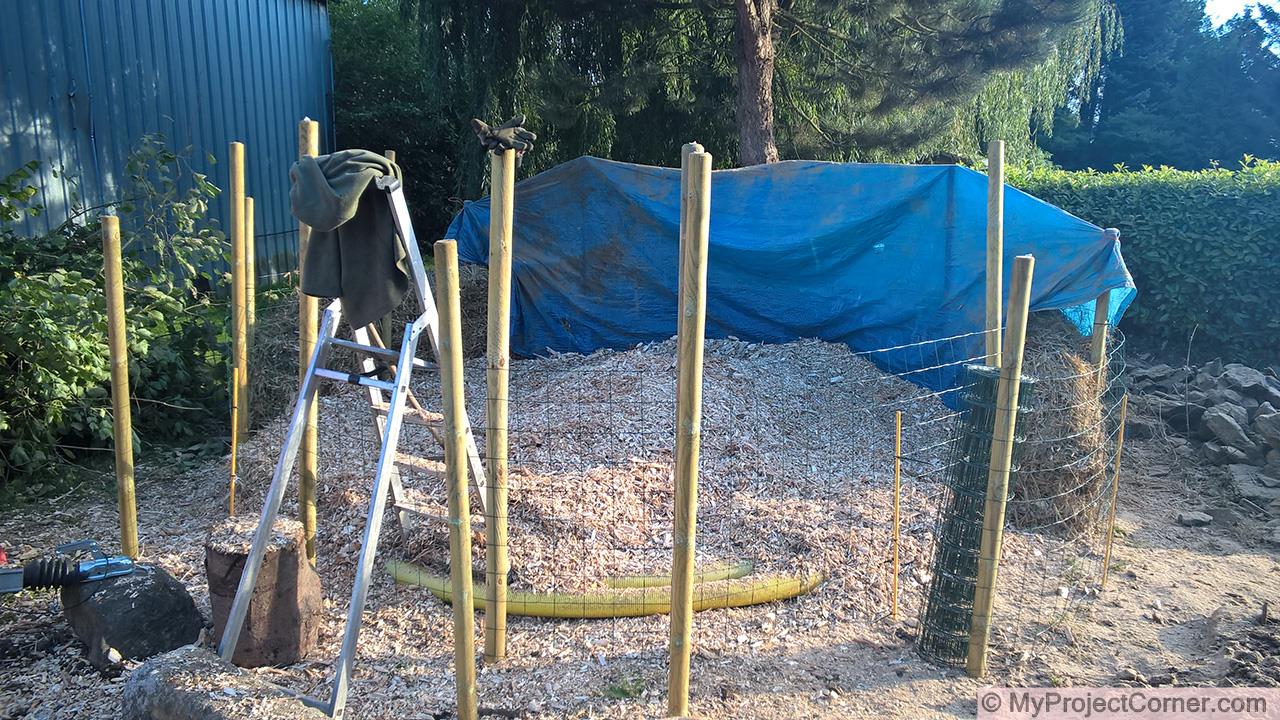

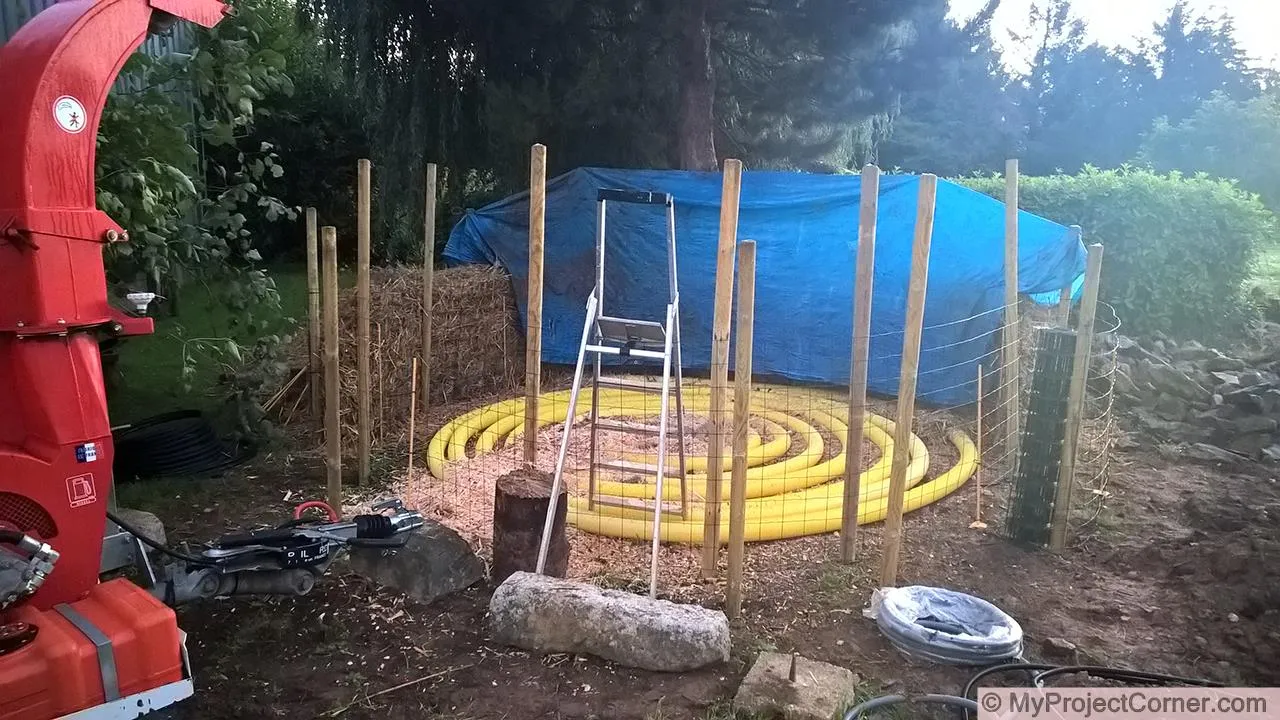

Usando la trituradora de madera para soplar directamente sobre el tubo de aireación llené la primera capa (alrededor de 40 cm) con la madera más seca que tenía. No quería que esta capa se convirtiera en abono para que el aire pudiera pasar a través de ella. La hoja azul de la foto era para detener las astillas de madera para ir a todas partes.
Empieza a añadir astillas de madera
Etapa de construcción tres
Colocando en capas la pila de abono
Construyendo las capas

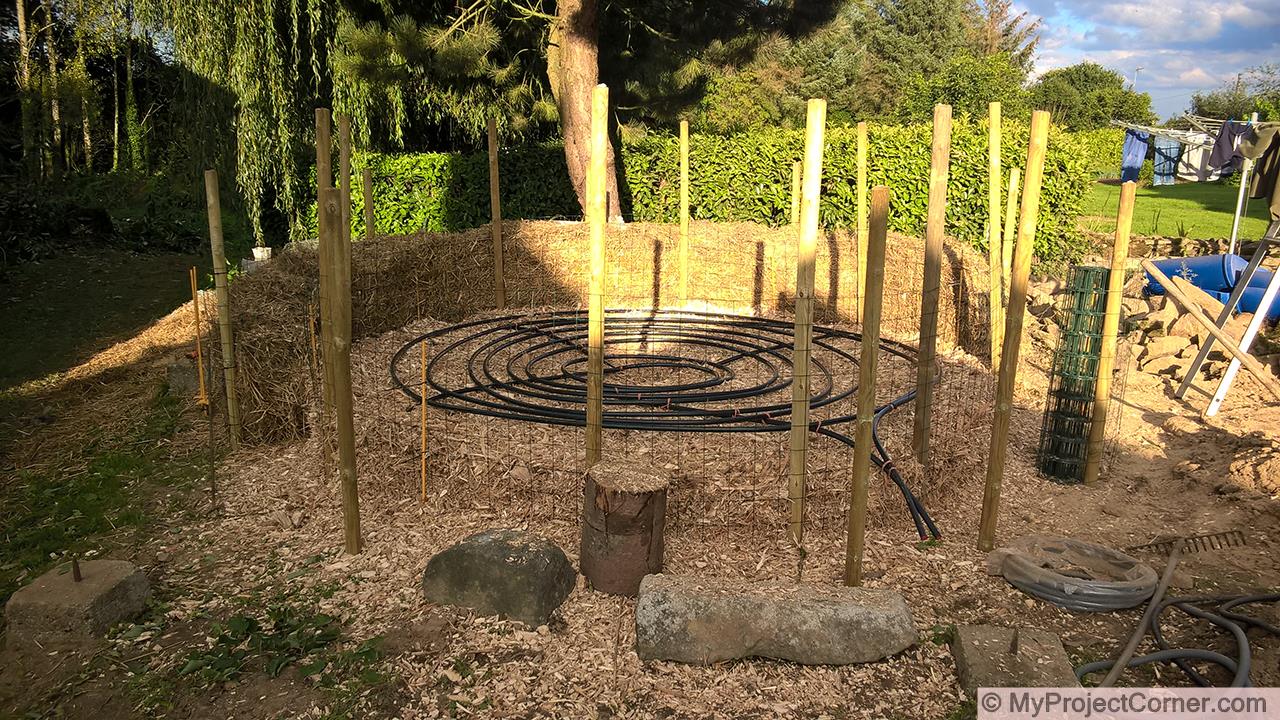

Había decidido no tener conexiones de tuberías en la propia pila de abono, así que se me ocurrió la idea de tener bobinas individuales en cada capa.
Compré la pipa en tramos de 50 metros que funcionó muy bien, como puedes ver en la foto.
La primera capa
La ventaja de este método es que podría hacer las bobinas la semana que viene. Esto hizo que el montaje de la pila fuera muy rápido, ya que tres de nosotros lo terminamos en menos de un día.
Una vez terminada la capa base, llenamos la capa exterior de aislamiento de paja. Dejando un hueco de unos 60 cm para el acceso y la conexión de las tuberías.

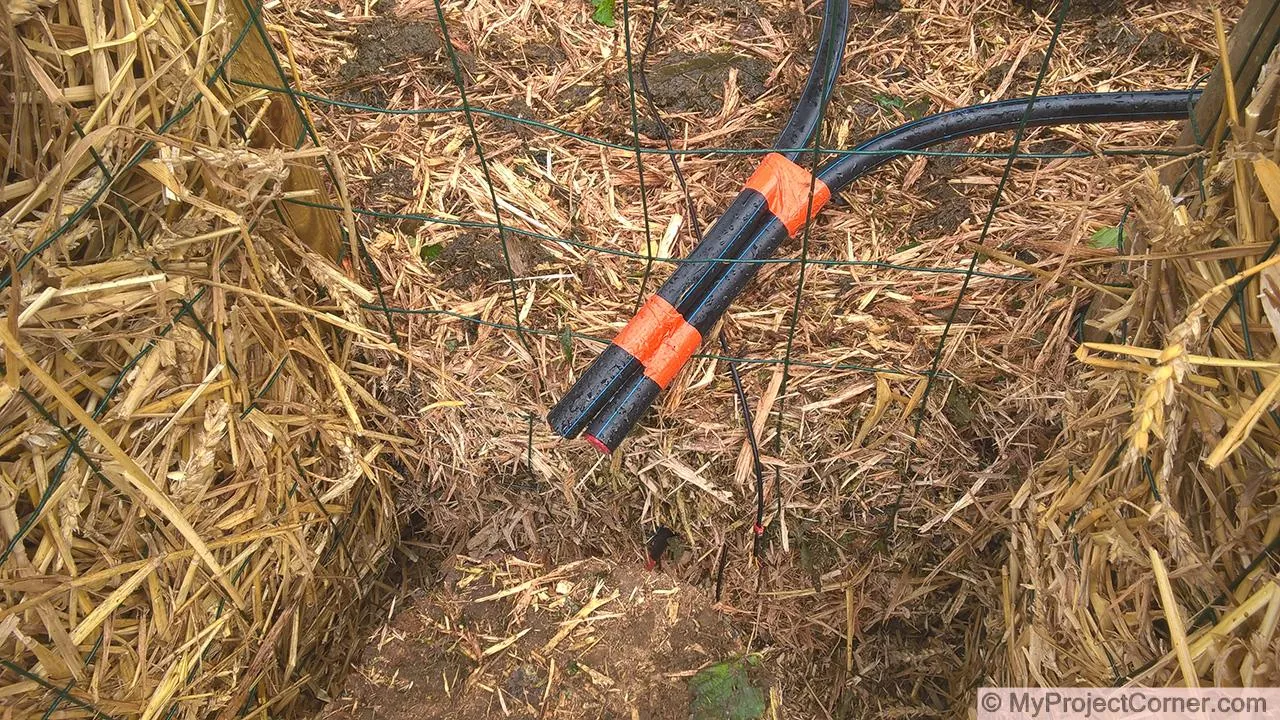

La brecha de acceso

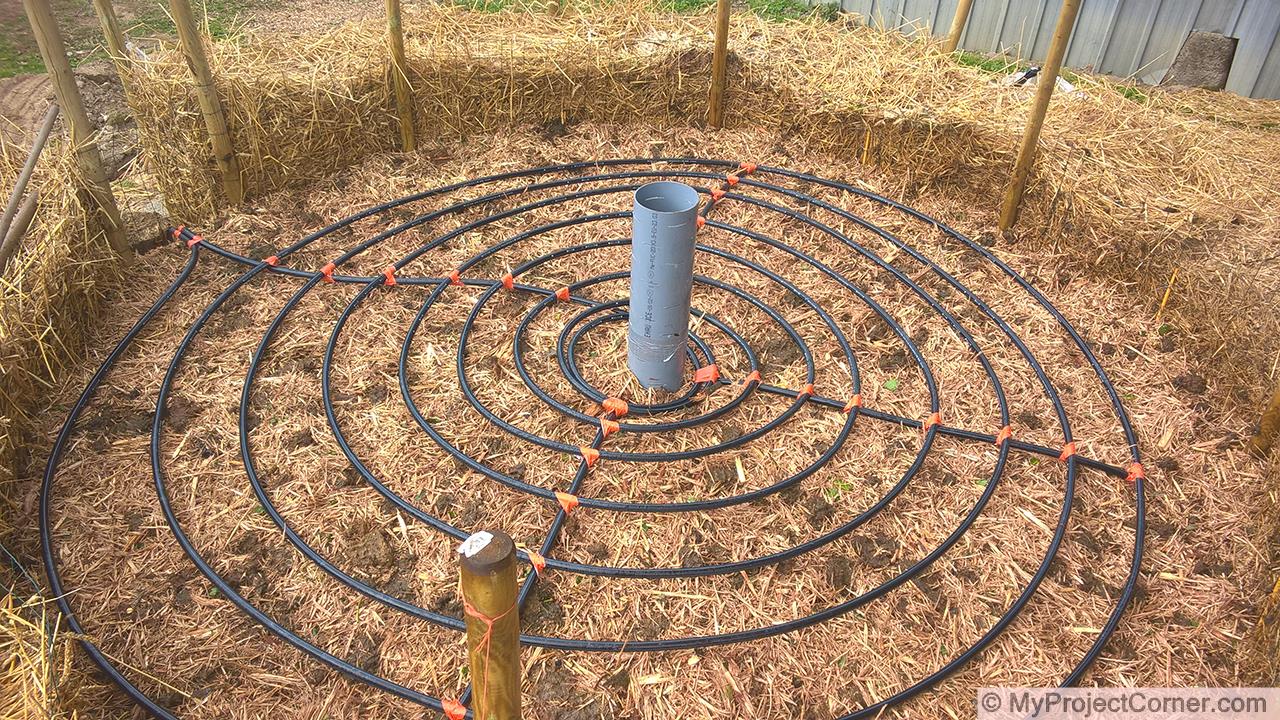

Cada capa consistía en 30 a 40 cm. de astillas de madera mezcladas, estiércol y aserrín y un buen remojo de agua. Añadí un tubo central de 20cm con ranuras cortadas en él, también con el objetivo de mejorar la aireación de la pila terminada.
También añadí un sensor digital de temperatura de un cable DS18B20 a prueba de agua en cada nivel para permitir el monitoreo de la pila con un Raspberry Pi.

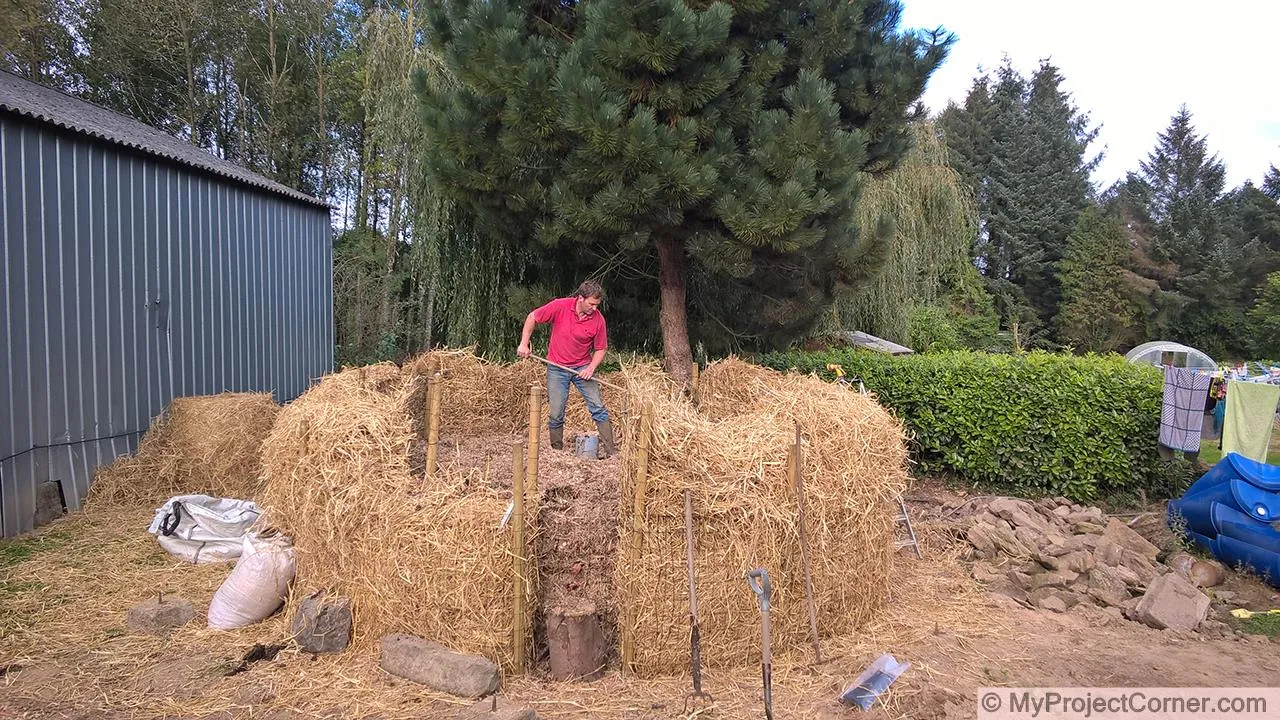

Acomodar la pila

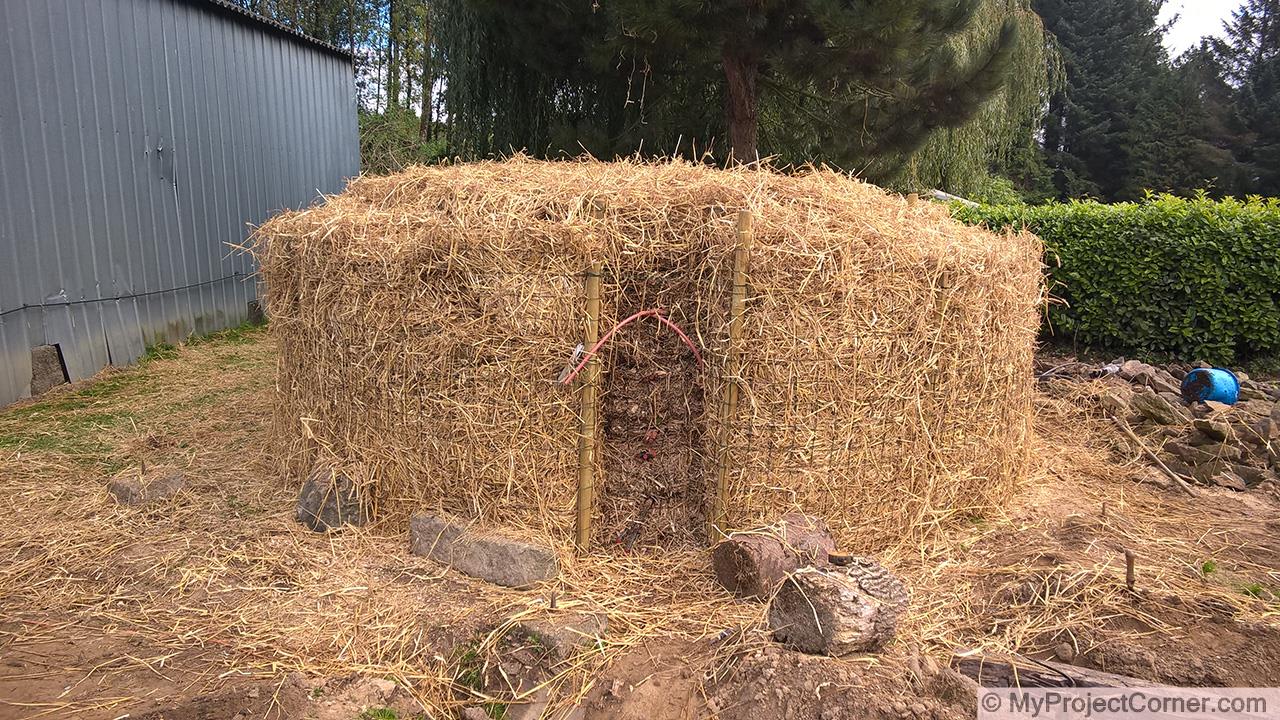

La pila de compost terminada
La etapa final...

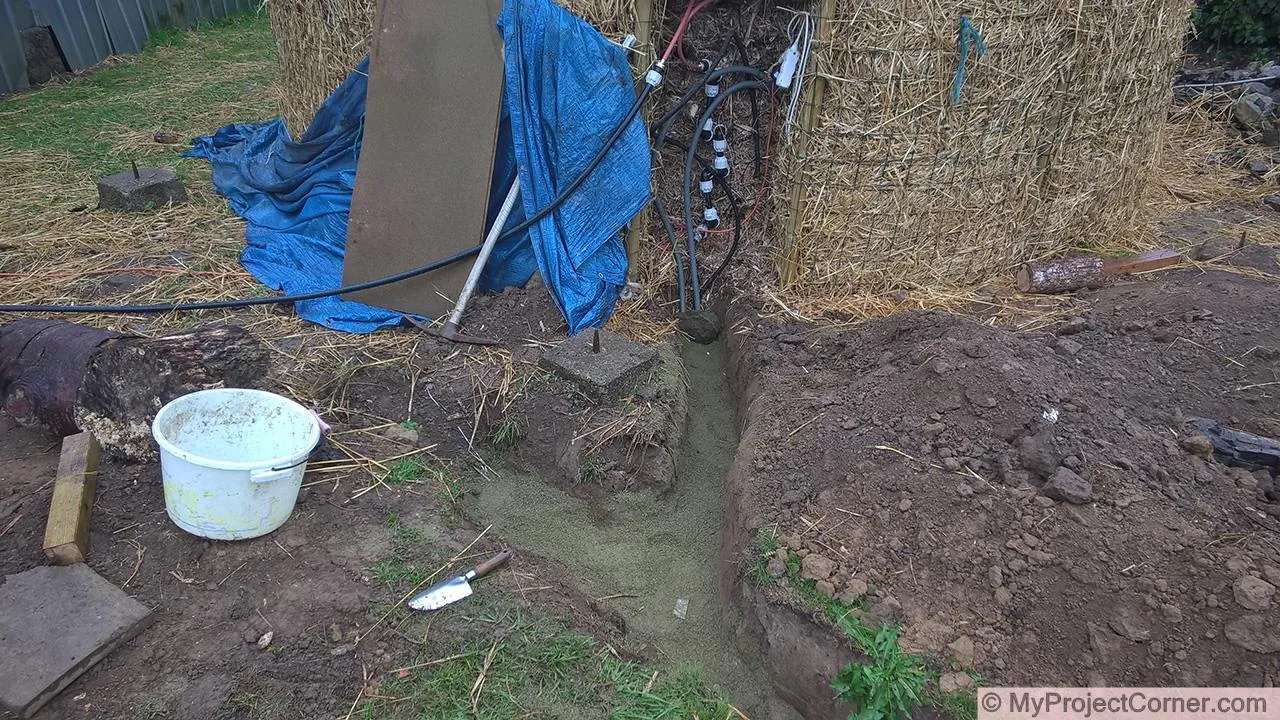

Conectando el sistema de calefacción de compost
Utilicé los conectores de plástico de la tubería de agua para unir las diferentes capas para producir una longitud de tubería continua.

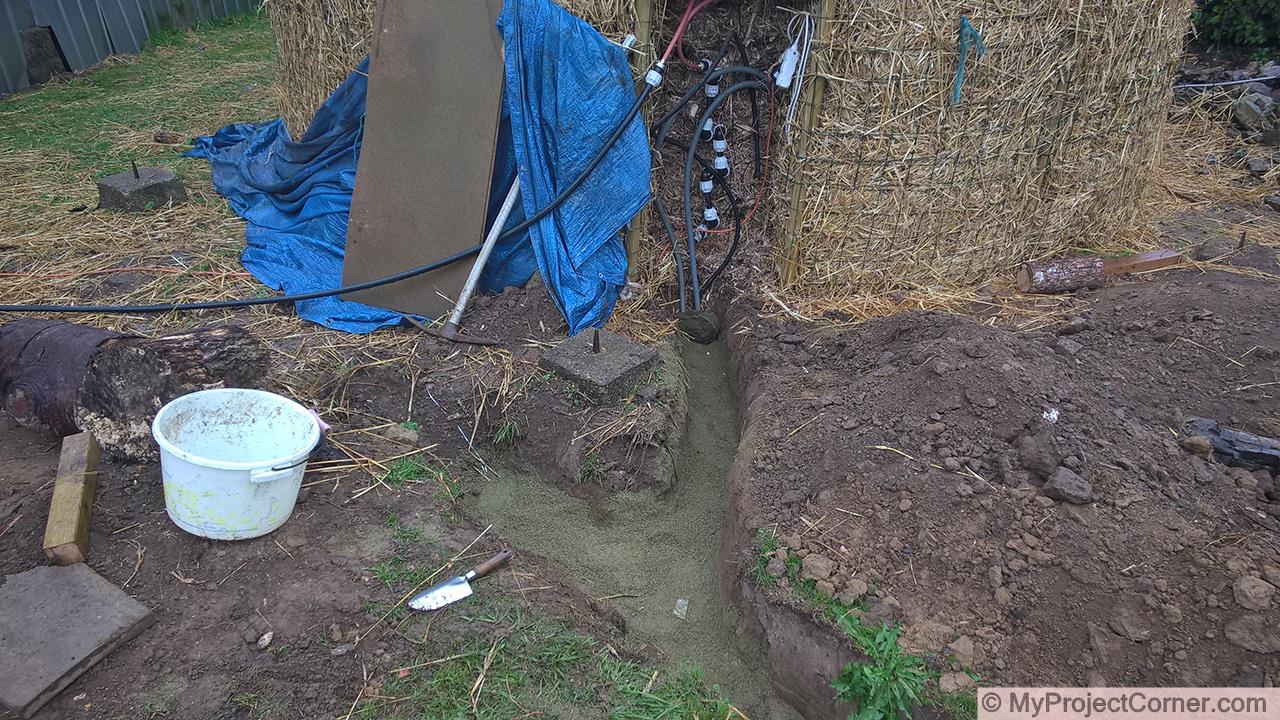

Y enterré las tuberías de suministro y retorno de agua (en un tubo aislado) en el fondo de una zanja, y también hice funcionar la red eléctrica y un cable de cat5 a la pila (para el Raspberry Pi).
Después de purgar la mayor parte del aire del sistema utilizando el suministro de agua a presión de la red, se conectó al sistema de calefacción por suelo radiante. Instalé una bomba de circulación dedicada para hacer funcionar el sistema.
Los sensores de temperatura estaban conectados a un Raspberry Pi que debía ser usado para monitorear la temperatura del sistema de calentamiento del abono y encender o apagar la bomba de circulación.
Resultados y conclusiones de mi sistema de calentamiento de compost
