Suspension Modulaire d'Affiche - Imprimée en 3D

Je cherchais un moyen d’accrocher les posters des enfants à moindre coût et en abîmant le moins possible le poster et le mur. Dans ce post, je vais montrer comment fabriquer un porte-affiche modulaire DIY en utilisant des aimants et des pièces imprimées en 3D.

Le support d’affiche DIY imprimé est composé de sections emboîtables qui peuvent être adaptées à différents formats d’affiches. Paysage ou portrait, étroit ou large. À partir de 40 cm, par incréments de 20 cm. Le poster est serré entre les sections imprimées à l’aide de petits aimants, ce qui évite d’endommager le poster.

Matériel nécessaire

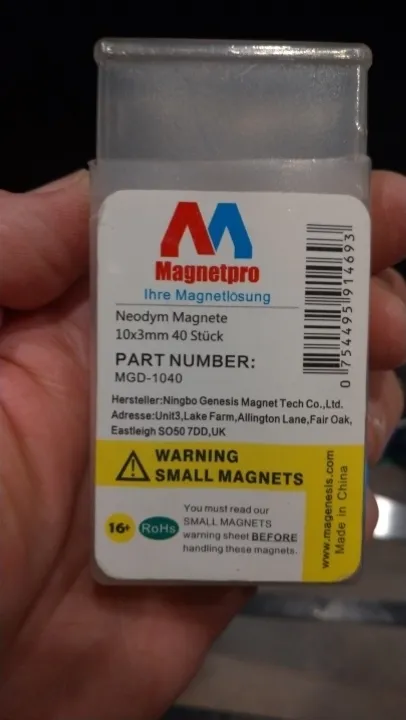

• 10 aimants en néodyme de 3 mm de diamètre
• Filament d’impression PLA+ noir
• Colle liquide
• Ficelle pour suspendre

Les aimants pourraient être remplacés par des aimants de 2 mm ou de 1 mm d’épaisseur, mais j’aime le poids supplémentaire que les aimants de 3 mm d’épaisseur donnent au cintre. La colle est utilisée pour ajouter de la rigidité aux sections avant, j’utilise une colle liquide de réparation Pattex à usage général. Le temps de durcissement avec cette colle est de 24 heures, mais elle fonctionne bien.

Le nombre d’aimants nécessaires dépend de la taille du poster. Pour un poster standard de 80 cm x 60 cm, 12 aimants sont nécessaires.

J’ai essayé d’utiliser de la superglue et j’ai constaté que les pièces n’étaient pas suffisamment ajustées pour obtenir un bon joint.

Le design du porte-affiches a été inspiré par d’autres que j’avais vus en ligne. Mais je voulais que le mien soit modulaire afin qu’il puisse être utilisé pour différentes tailles et formats d’affiches.

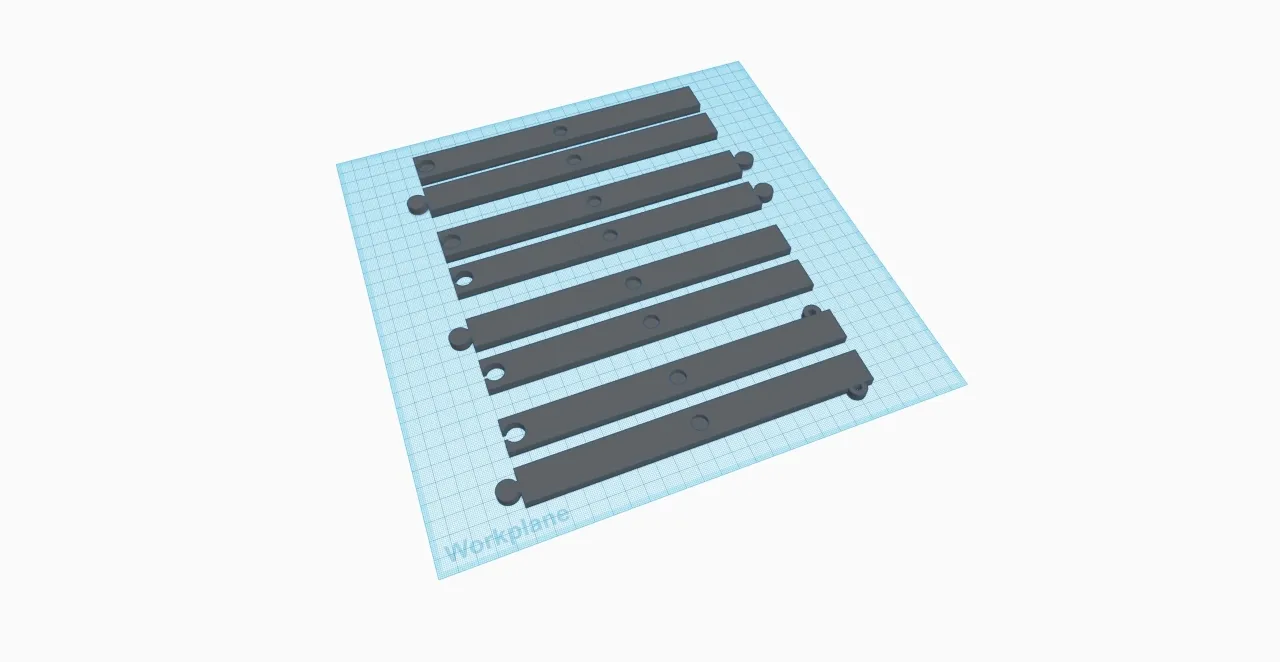

J’ai modélisé le design dans Tinkercad et il se compose de plusieurs sections différentes

• Haut arrière
  • Gauche, droite et centre
• Arrière inférieur
  • Gauche, droite et centre
• Avant supérieur et inférieur
  • Gauche, droite et centre

La largeur nécessaire peut être obtenue en ajoutant ou en supprimant des sections centrales.

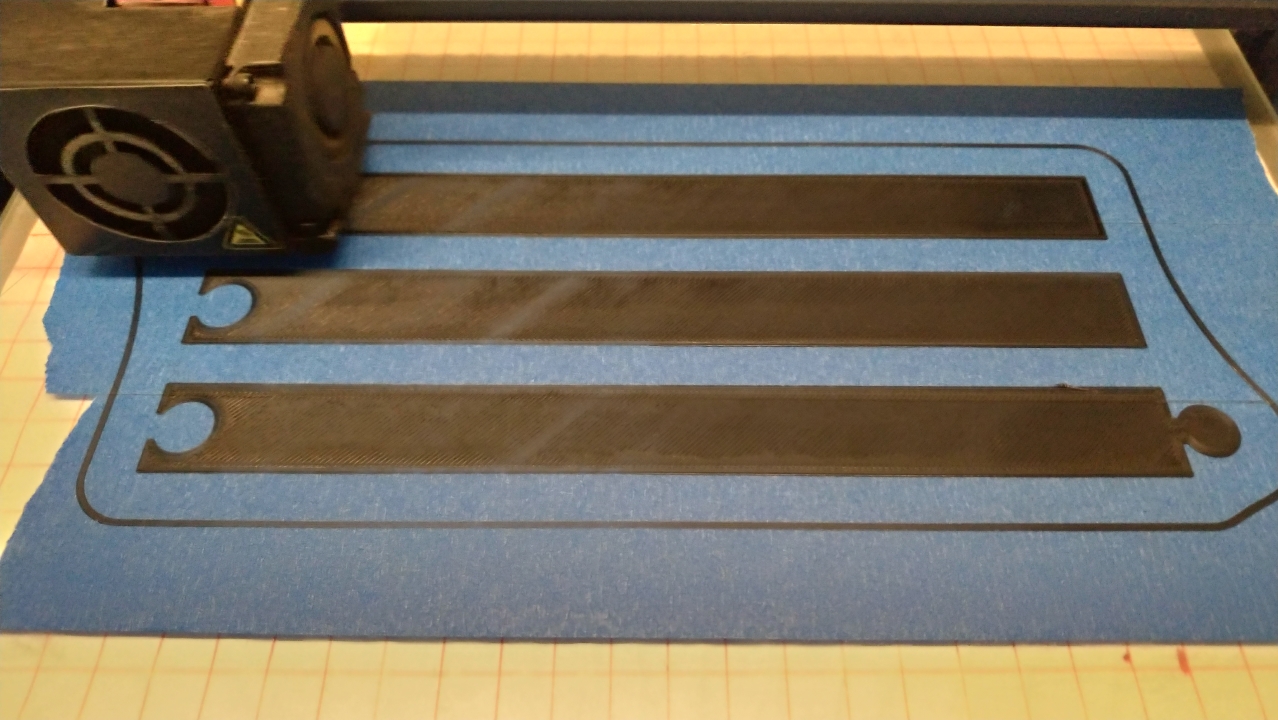

Après avoir été découpées dans le logiciel Cura, les sections sont imprimées en jeux sur mes Creality CR10s. Toutes les sections sont imprimées avec un remplissage de 40%, pour ajouter un peu de poids à la pièce finale. Les sections avant sont imprimées avec un support pour la patte de connexion.

Le temps d’impression est d’environ 4 heures par ensemble de 3 sections.

Le design se trouve sur ma page TinkerCad et les fichiers d’impression STL sont disponibles sur Thingiverse.

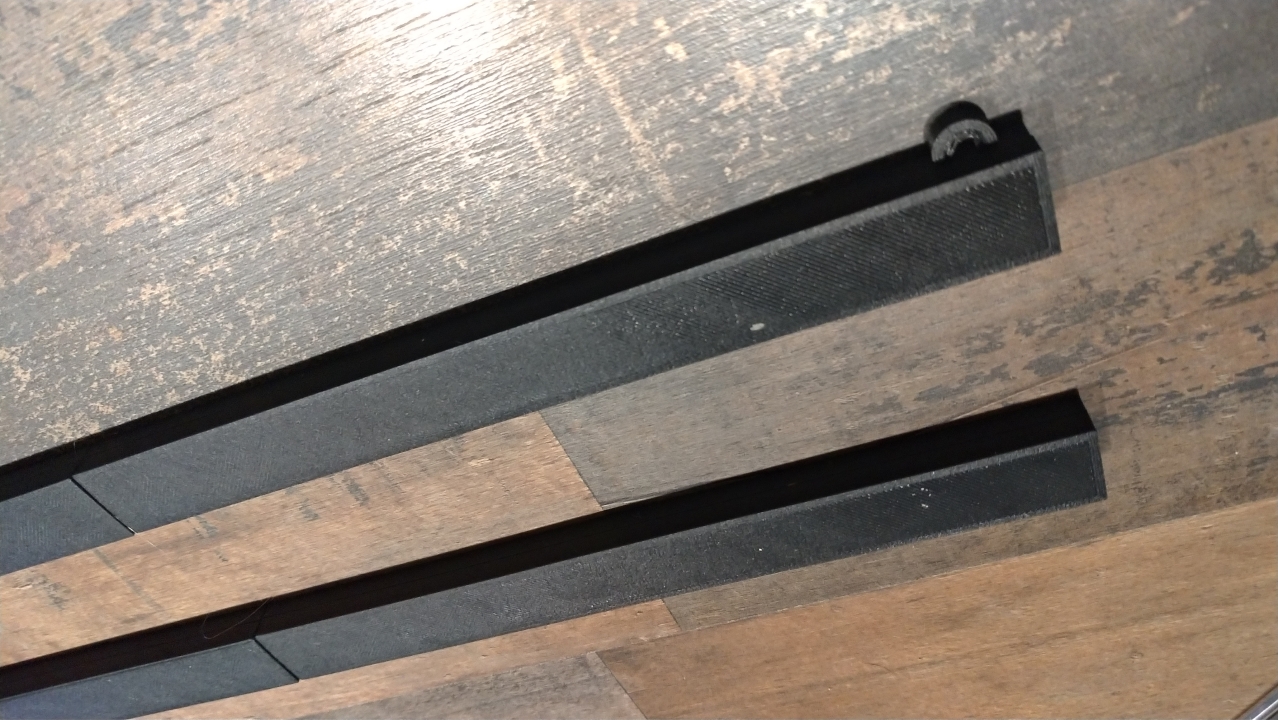

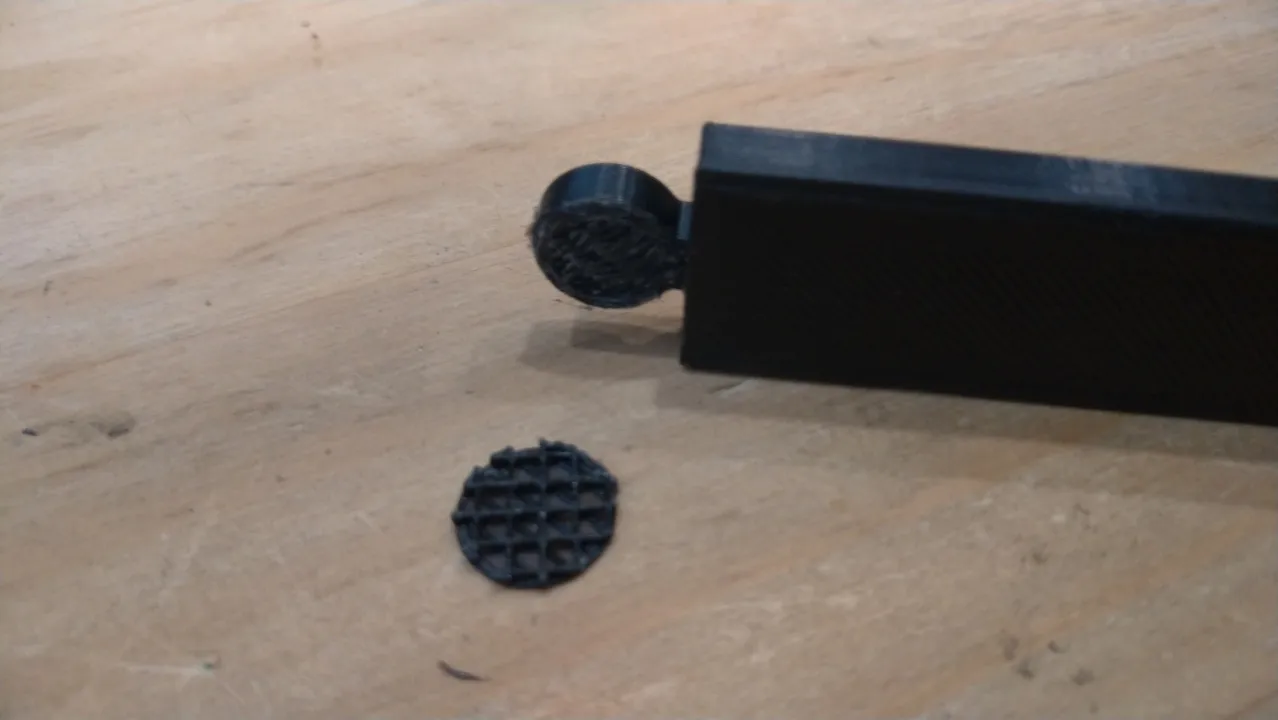

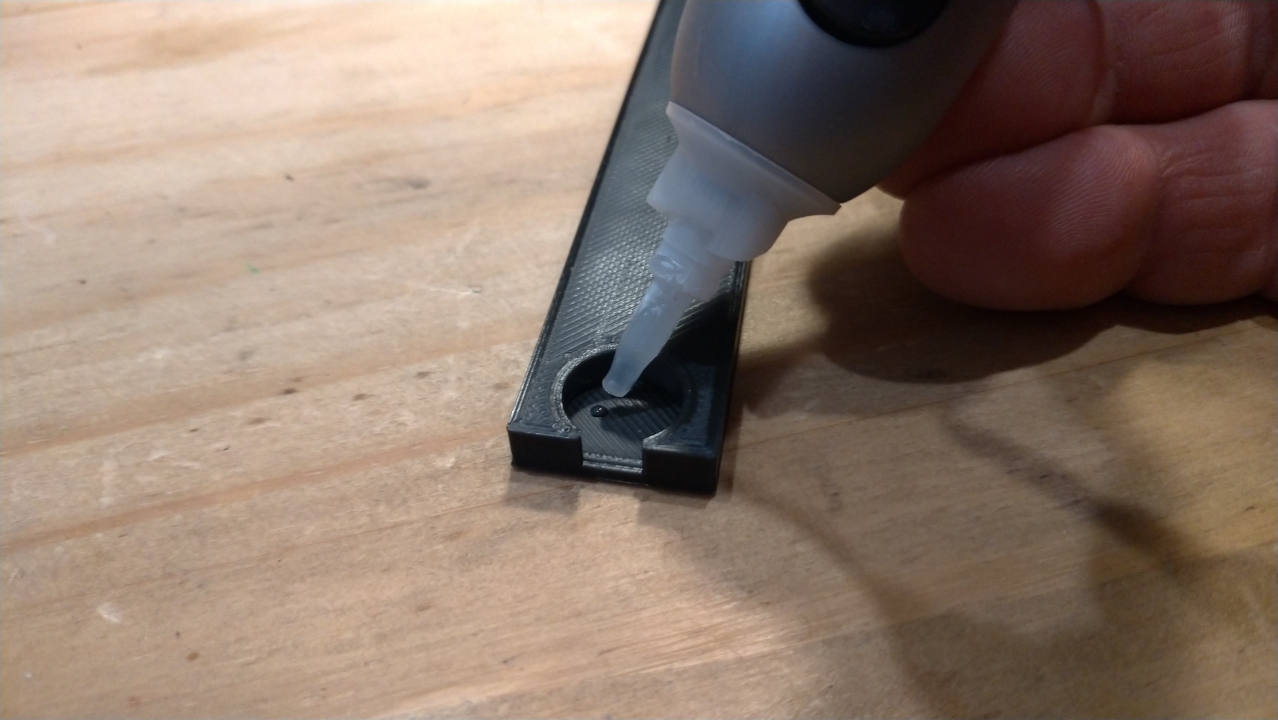

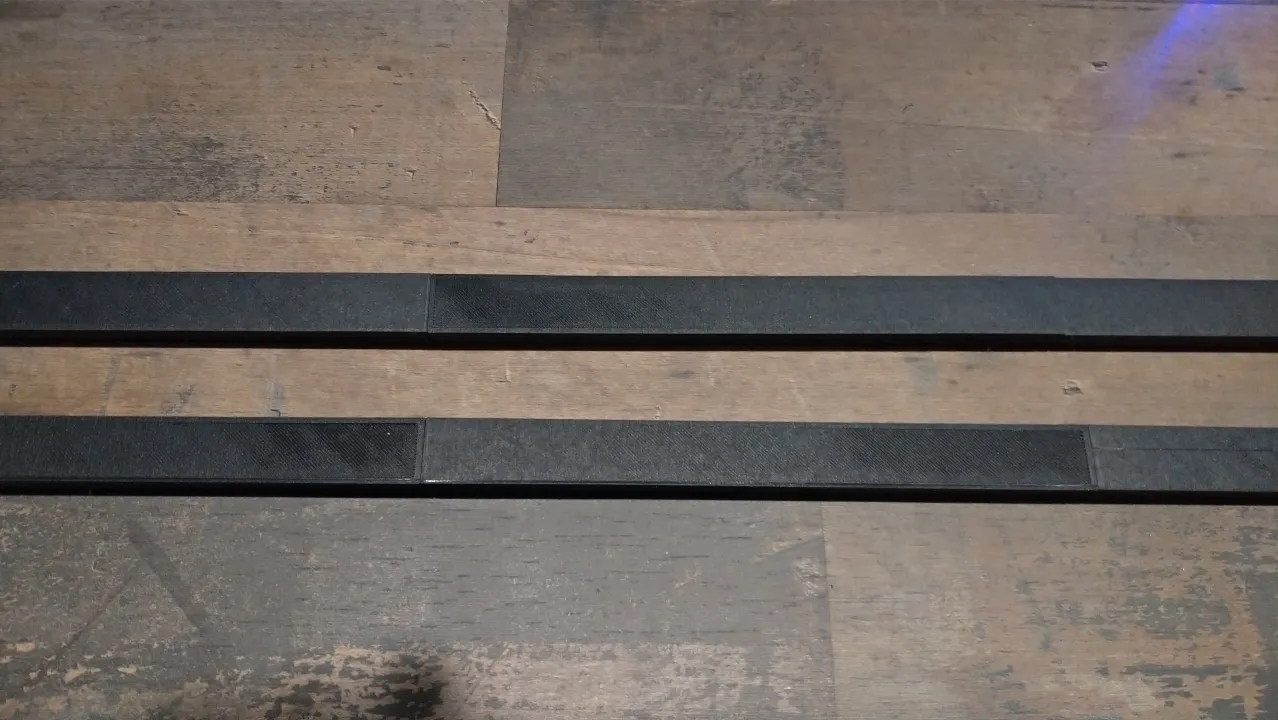

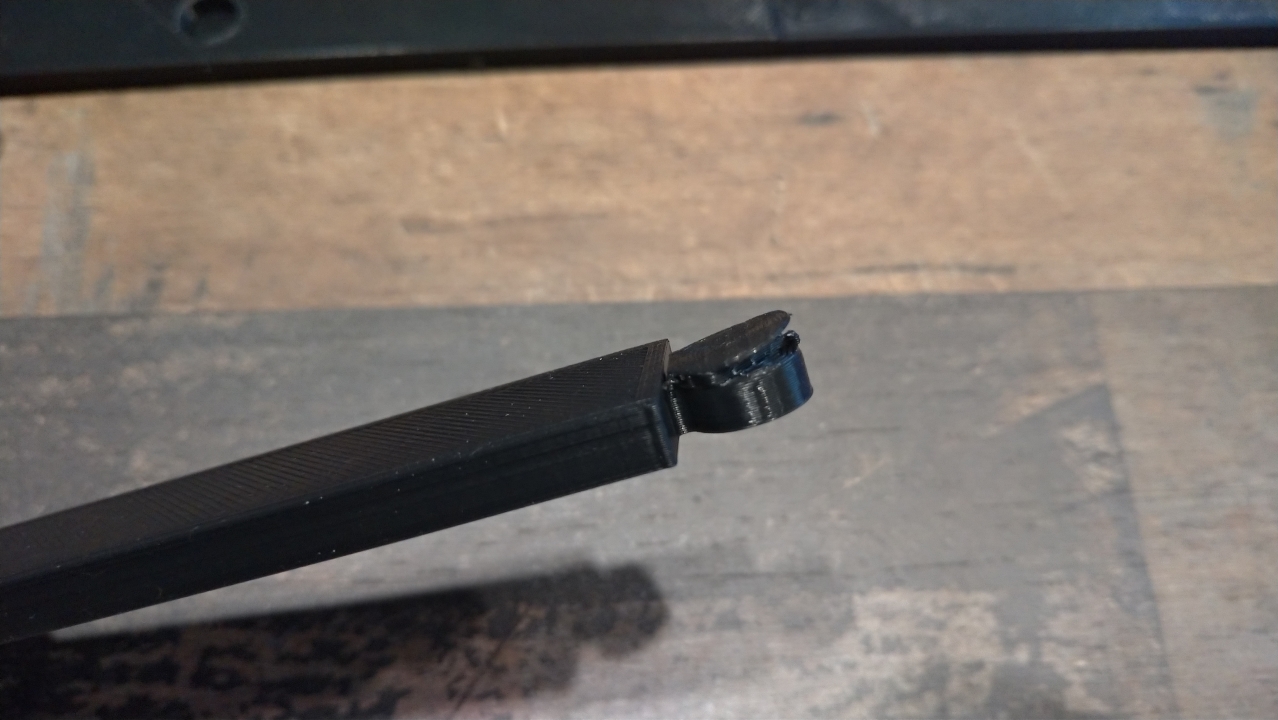

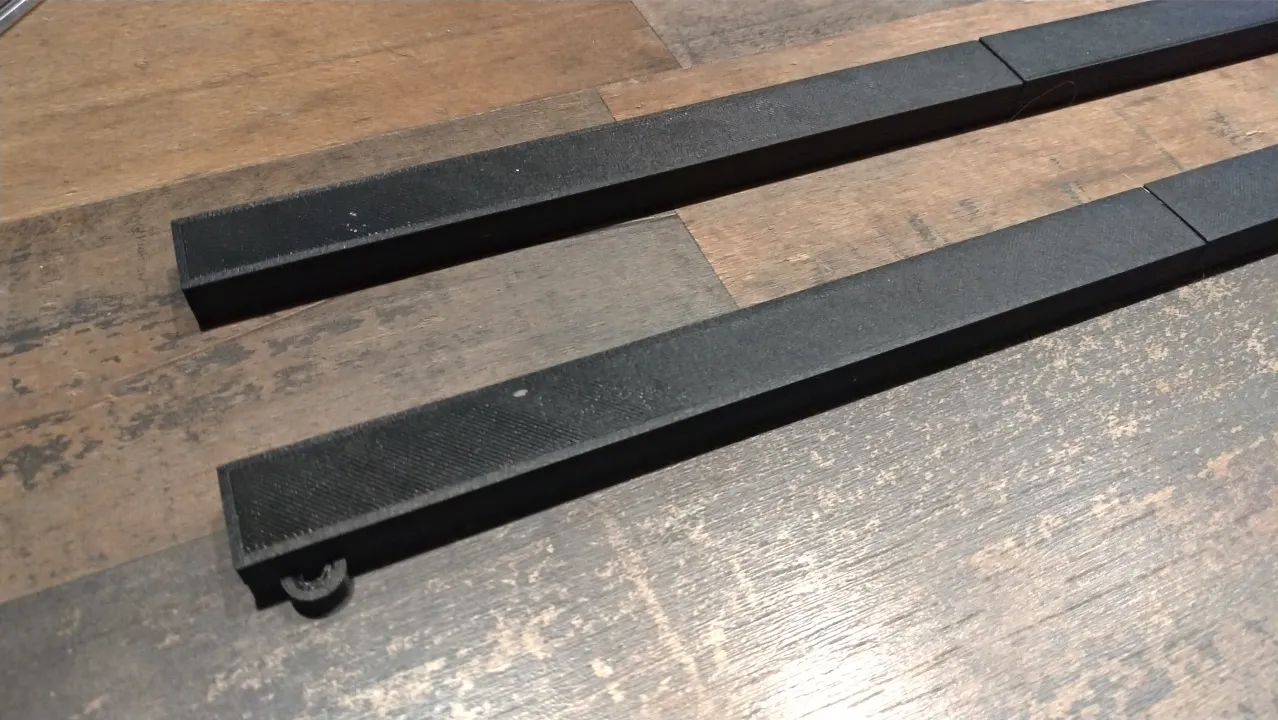

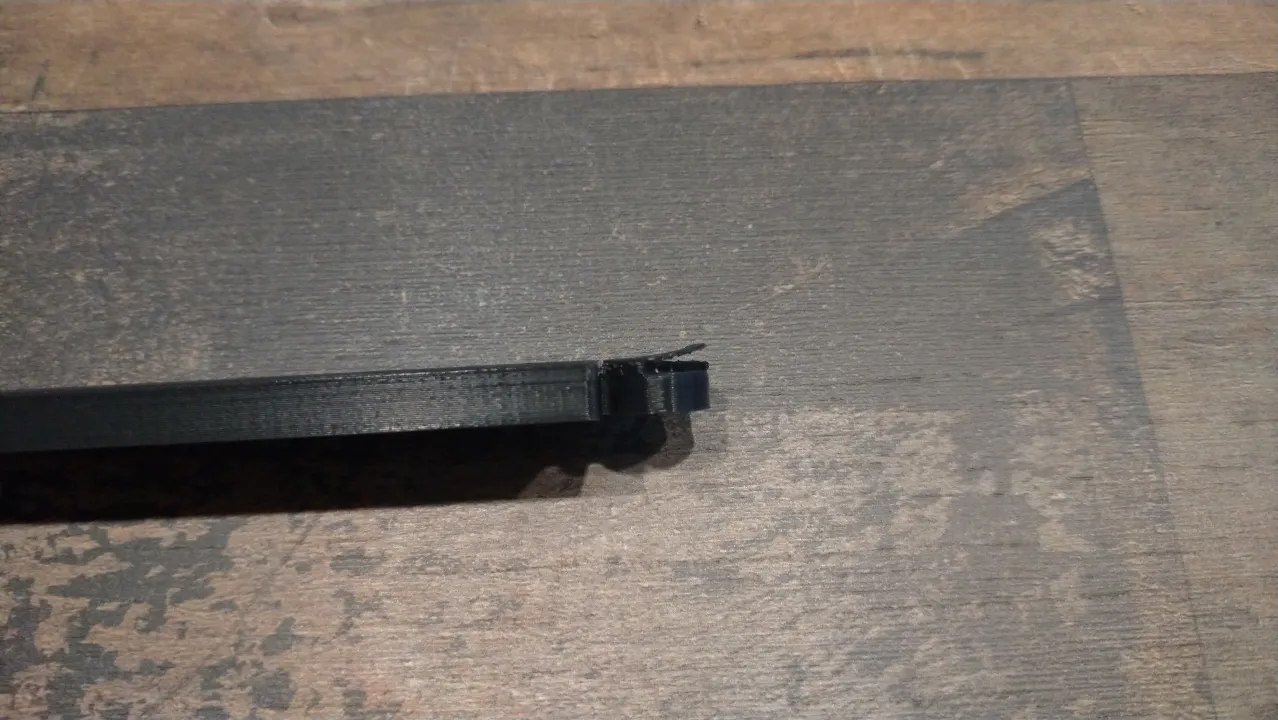

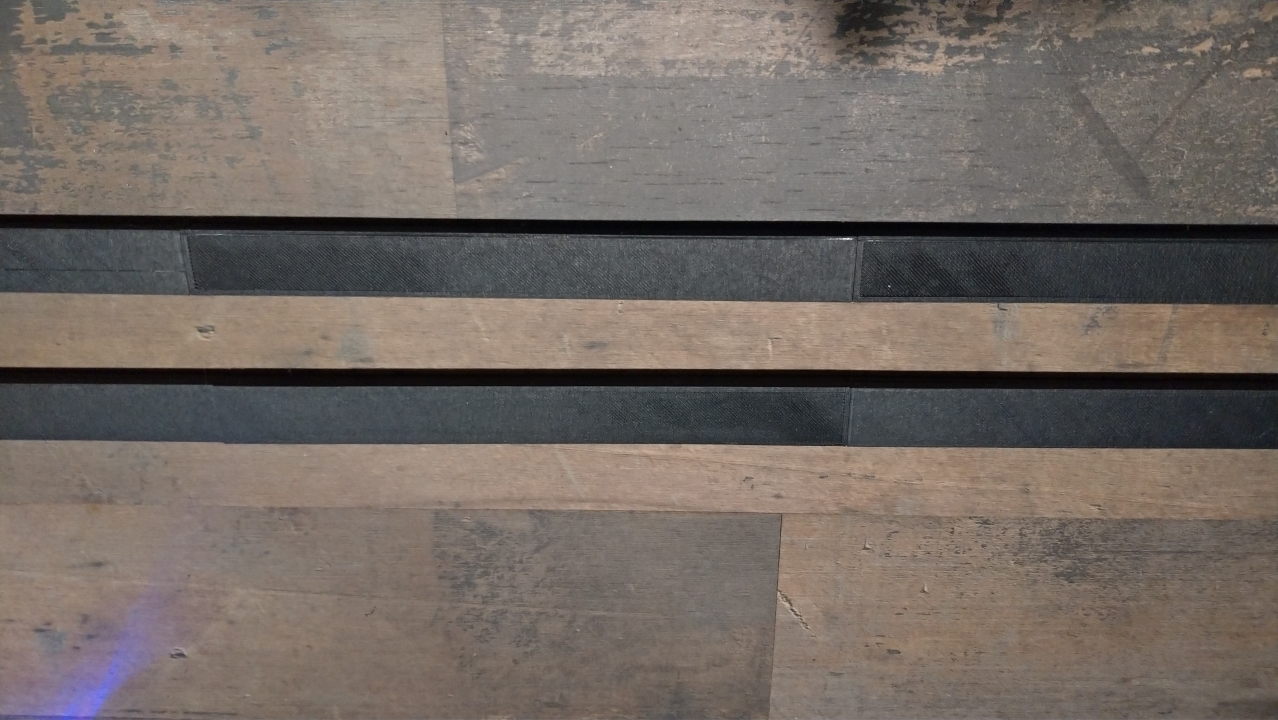

Un petit nettoyage après impression est nécessaire pour les pattes de connexion. Tout d’abord, retirez la fine couche de support générée, puis grattez autour de la patte pour enlever le bord tranchant. Cela aidera les sections à s’assembler de manière affleurante le long de la face avant. Les parties avant supérieure et inférieure doivent être assemblées avec une petite quantité de colle liquide. Cela ajoute de la rigidité au porte-affiches et l’empêche de plier sous le poids de l’affiche.

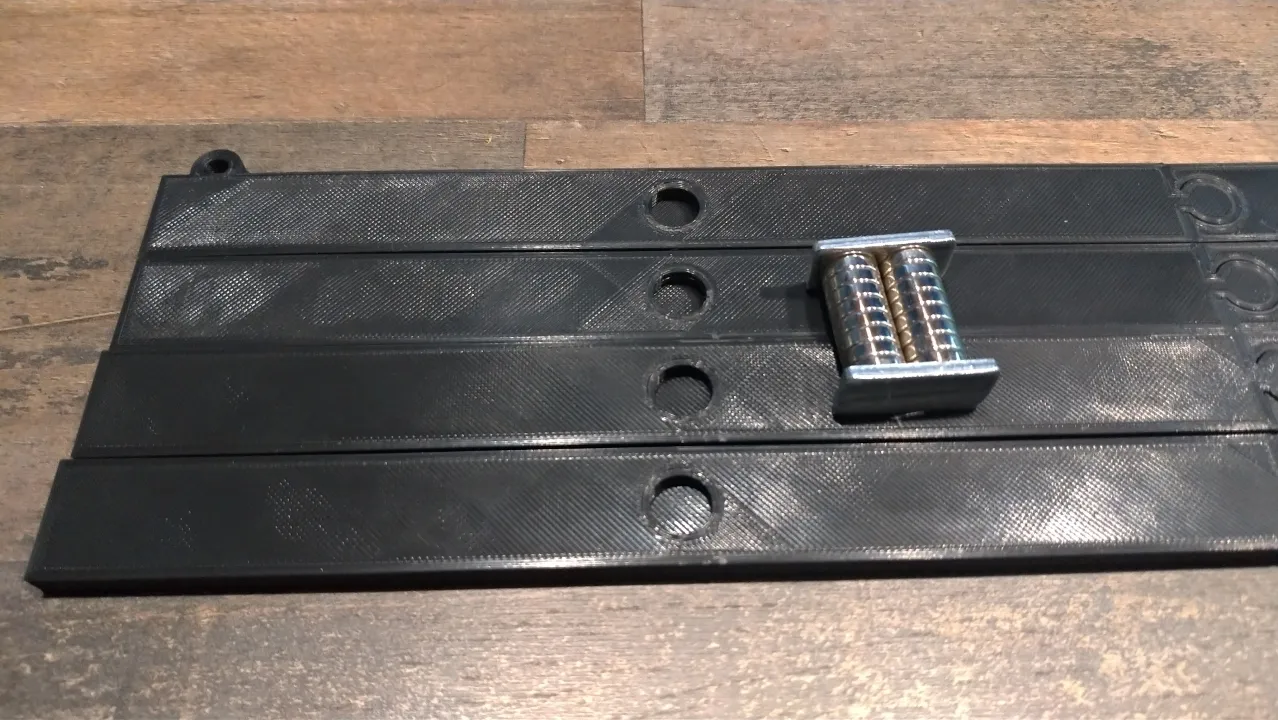

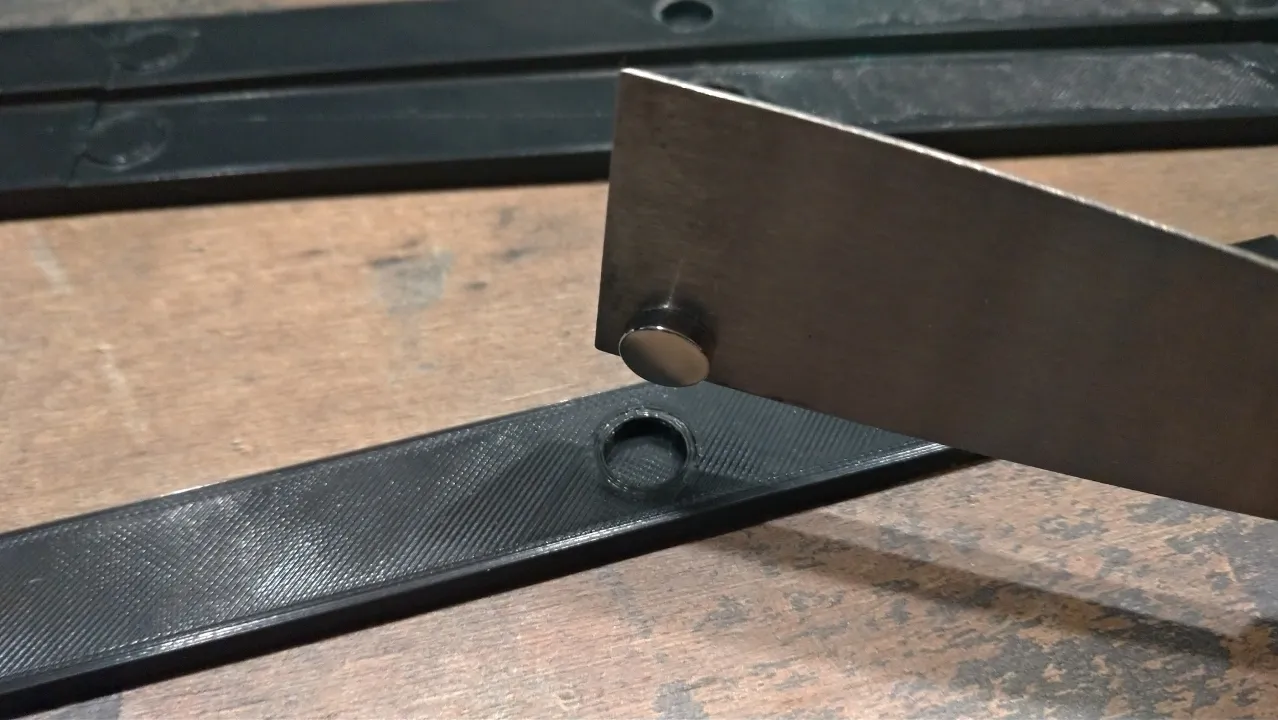

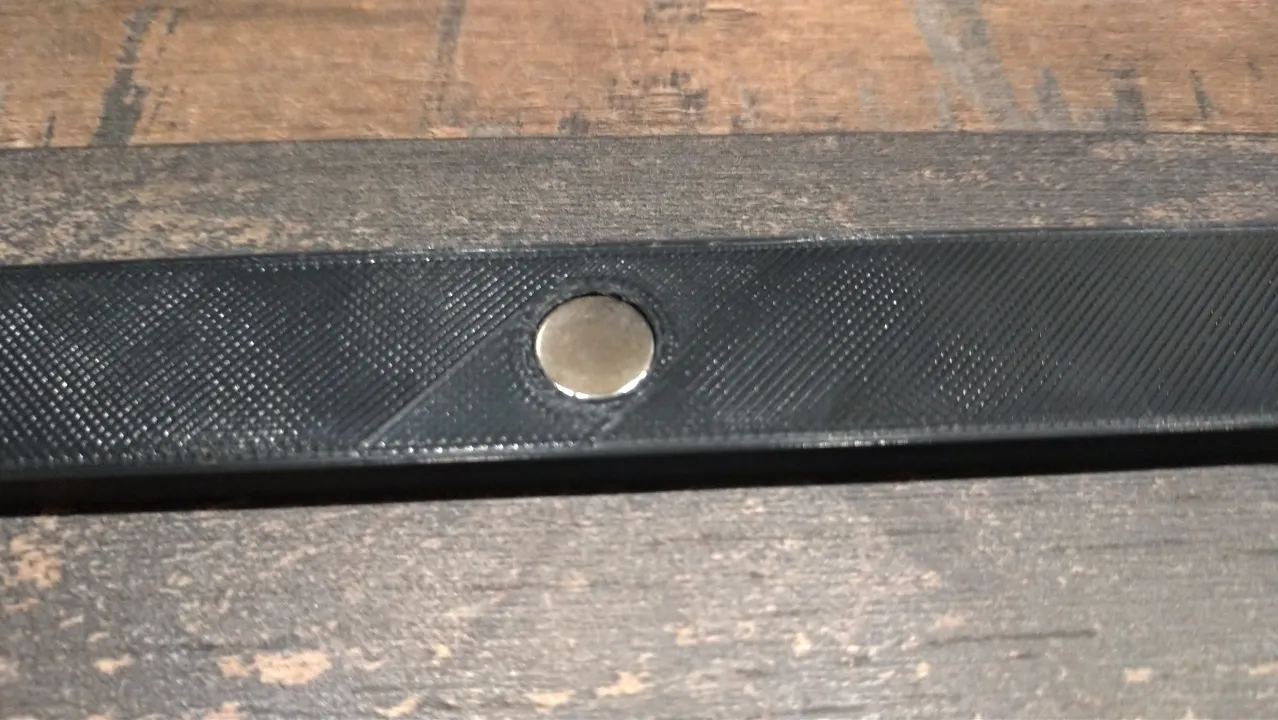

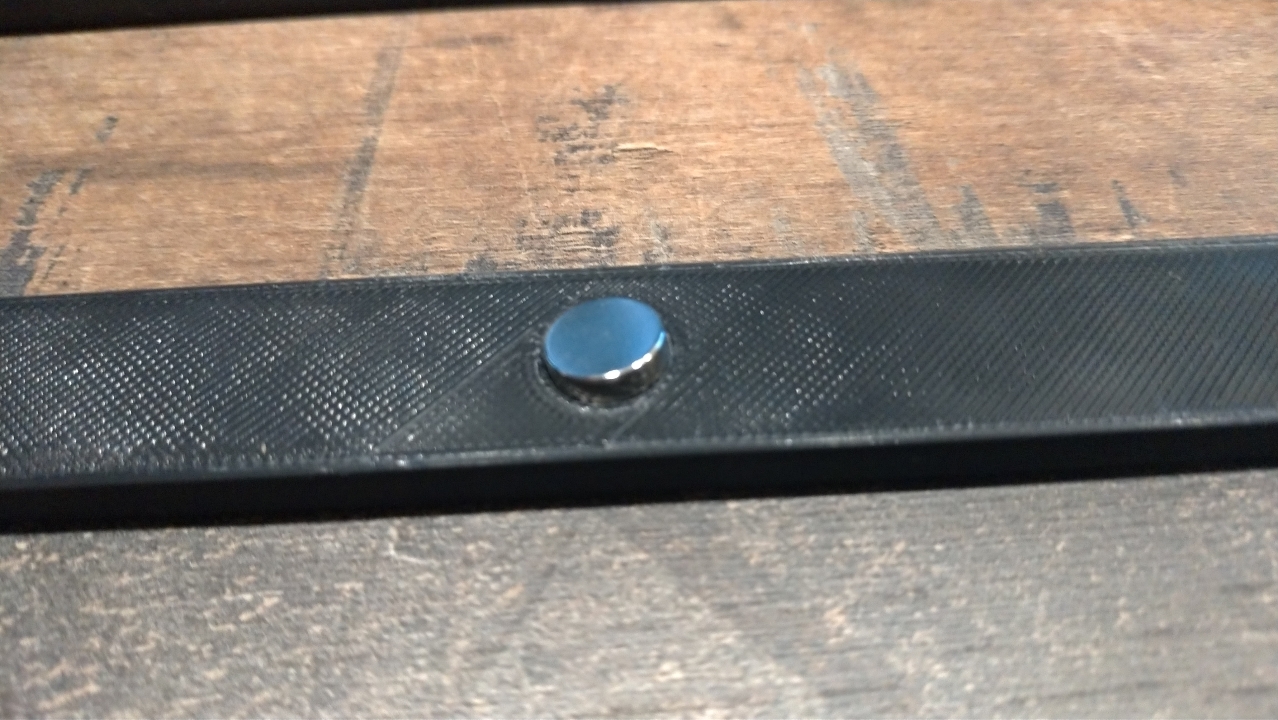

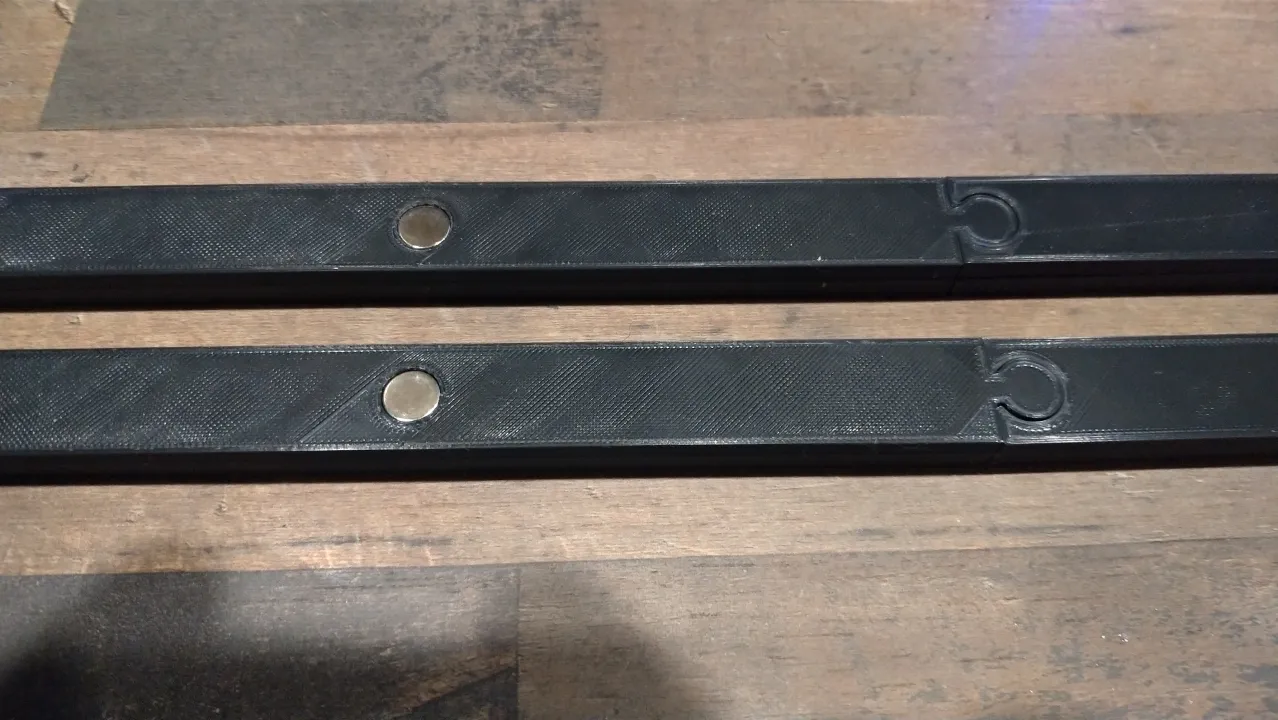

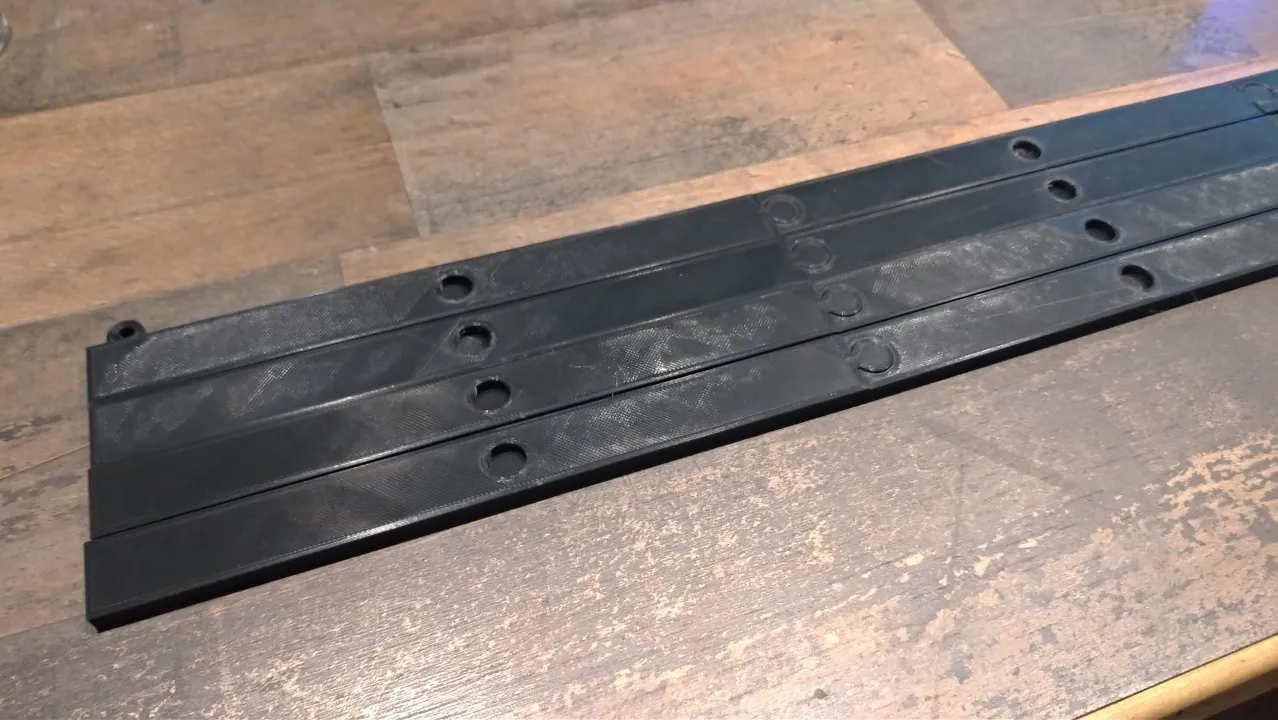

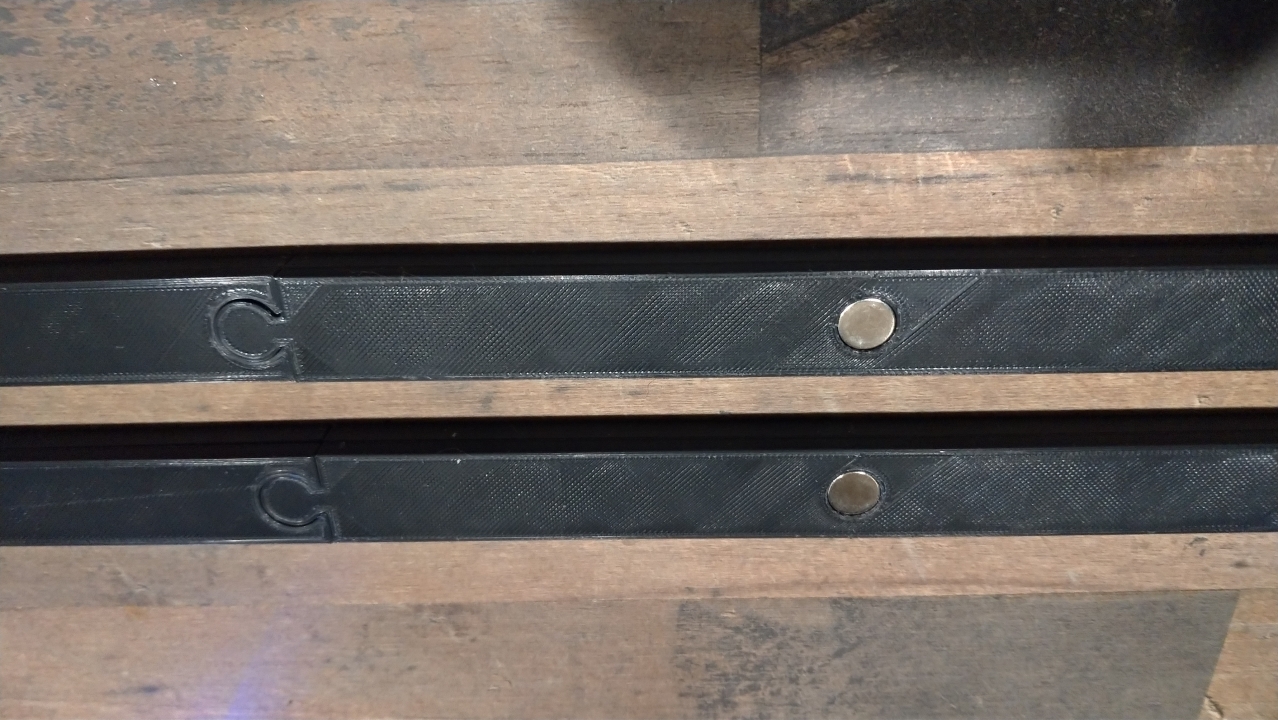

Lorsque la colle a complètement pris, il est temps d’insérer les aimants en néodyme. J’utilise le grattoir métallique de mon imprimante 3D pour tenir l’aimant pendant que je le pousse dans les trous encastrés. Les aimants se placent juste en dessous de la surface et sont bien ajustés.

Note ! Veillez à ce que les pôles des aimants soient correctement orientés avant de les enfoncer, car il est pratiquement impossible de les retirer sans casser la pièce imprimée.

Il ne reste plus qu’à fixer le poster en place entre les sections supérieure et inférieure du cintre magnétique et à attacher la ficelle de suspension. J’ai utilisé de la ficelle de cuisine blanche pour cela, mais elle s’intégrerait probablement mieux en utilisant du noir ou du gris.

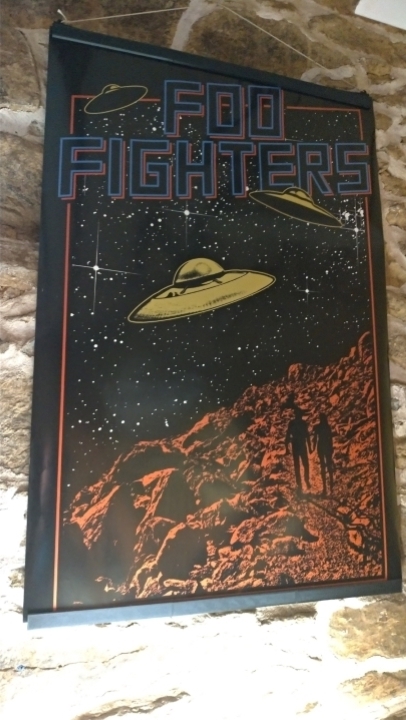

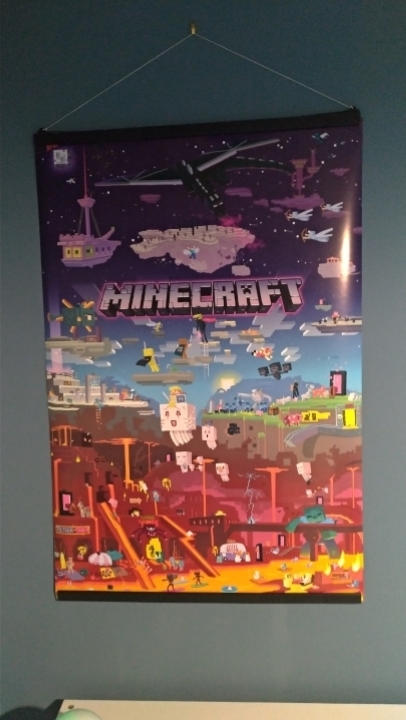

Voici l’un des posters standard 80 x 60 pour lequel je l’utilise. Les posters n’ont pas été endommagés et ils sont suspendus bien à plat, avec un seul crochet dans le mur.

Conclusion

Un moyen bon marché et pratique d’accrocher des posters de toute taille et de tout format. Plus de Blu-tack ou de punaises. Cela occupe également mon imprimante 3d, je cherche toujours à la faire fonctionner. La partie la plus chère de la construction est constituée par les aimants en néodyme, que j’achète sur Amazon. Je pourrais économiser un peu d’argent en les commandant en gros chez AliExpress.

Alternative en bois

Comme je l’ai mentionné au début de ce billet, ce modèle de porte-affiches est basé sur d’autres que j’ai vus en ligne. Beaucoup de ces autres porte-affiches étaient en bois. Si vous n’avez pas accès à une imprimante 3D, cela peut valoir la peine de vérifier ce modèle.
