Reparar la fuente de alimentación de Xbox One


Arreglo DIY para Xbox One PSU
La fuente de alimentación de la Xbox One reparada

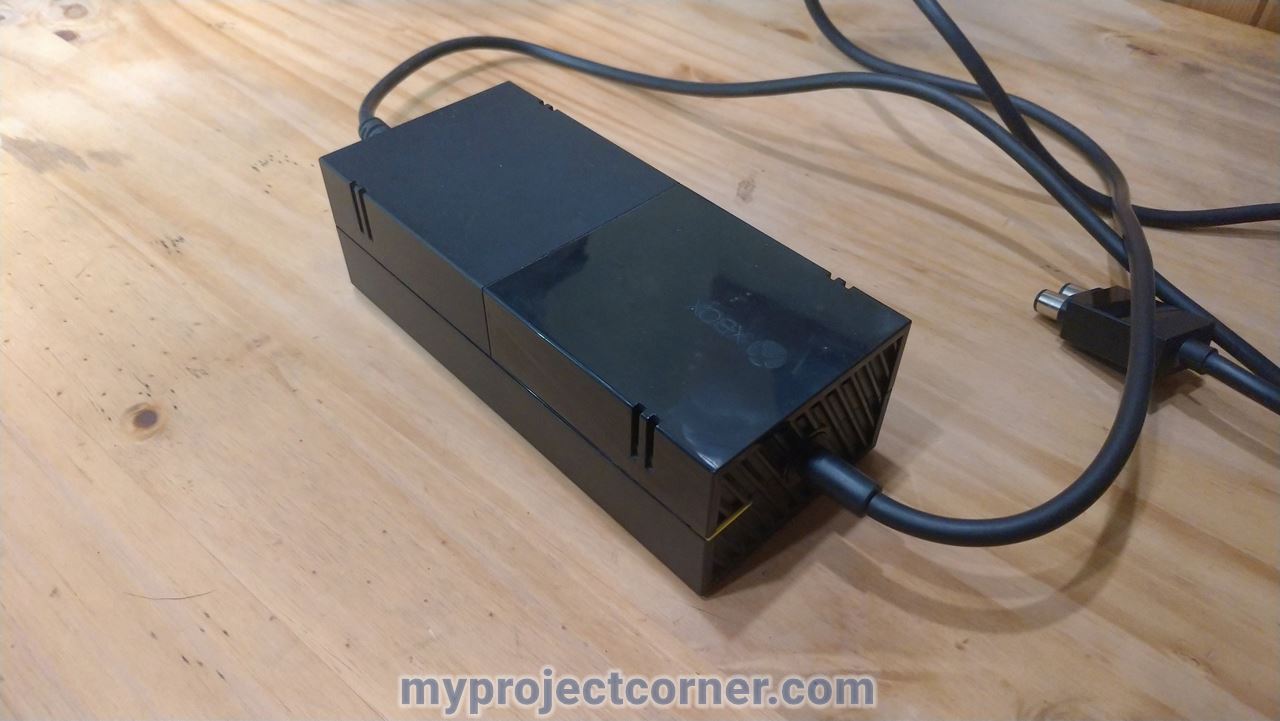

La PSU de Xbox One

Es la segunda vez que necesito reparar mi fuente de alimentación de la Xbox One. En ambas ocasiones el fallo han sido los condensadores.

Los condensadores tienen un ciclo de vida limitado (alrededor de 2000 horas), y la Xbox tiene ahora 8 años. Así que es bastante normal que hayan fallado. Pero en lugar de reemplazar toda la unidad, decidí cambiar los condensadores por una fracción del costo.

Identificar el problema

Si la Xbox One no arranca cuando se pulsa el botón de encendido y la luz de la fuente de alimentación permanece naranja, en lugar de volverse blanca, es probable que la culpa sea de un condensador defectuoso.

La siguiente guía mostrará los pasos que he dado para completar la reparación. Sólo se necesitan herramientas básicas y habilidades de soldadura.

En total me tomó cerca de 2 horas para completarla.


Herramientas

  • El soldador
  • T10 Torx destornillador

Condensador

  • 400v 180uf
  • 16v 1500uf
  • 16v 2200uf

Primer paso


Quitar la carcasa exterior para comprobar los condensadores

Descarga la PSU de la Xbox One

Un buen condensador almacena una carga eléctrica y puede permanecer energizado después de que la energía es removida.

Antes de empezar a desmontar la fuente de alimentación asegúrese de descargar la unidad.

Para ello, desenchufe la unidad de la red eléctrica y, mientras esté conectada a la Xbox, pulse varias veces el botón de encendido. Esto eliminará cualquier carga que permanezca en la fuente de alimentación.

La luz naranja de la unidad debería estar ahora apagada.

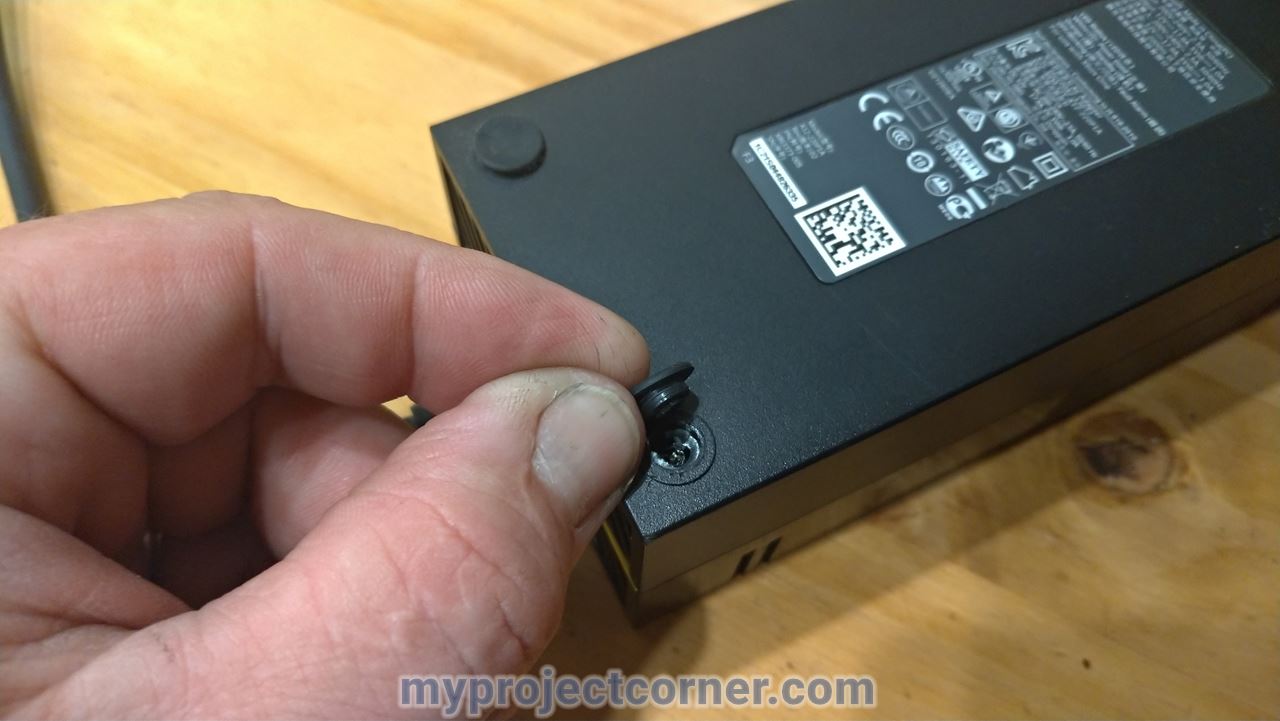

Empieza quitando los cuatro pies de goma de la base del bloque.

Quitando los pies de goma de la Xbox One PSU

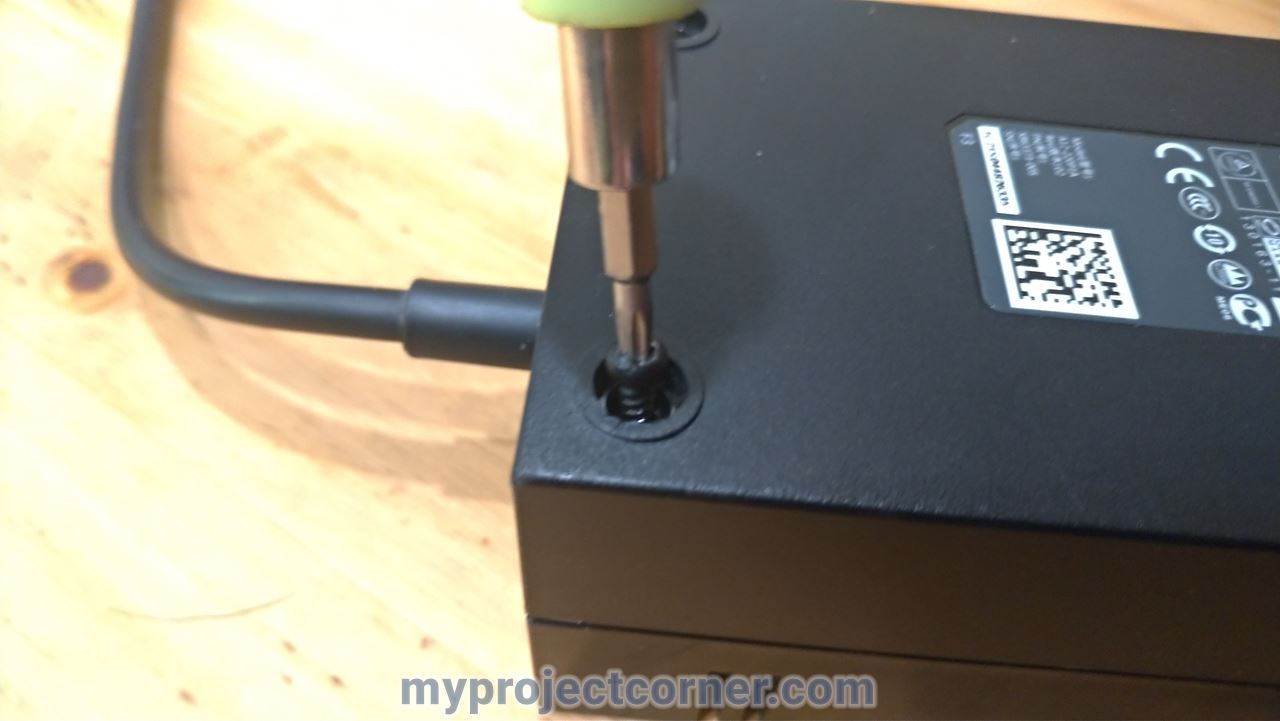

A continuación, desenrosque los cuatro tornillos Torx y quítelos.

Quitando los tornillos torx de la Xbox One PSU

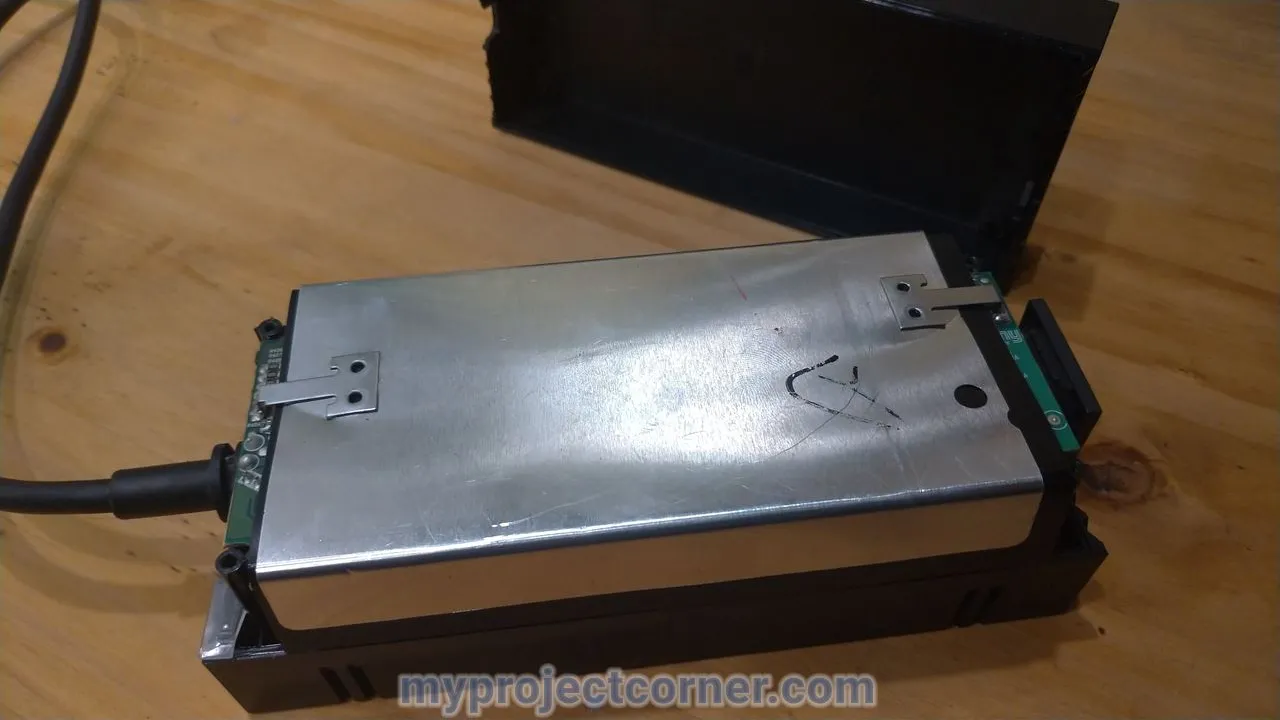

Quitando la mitad inferior de la caja de Xbox Psu

Quitar la mitad inferior de la caja

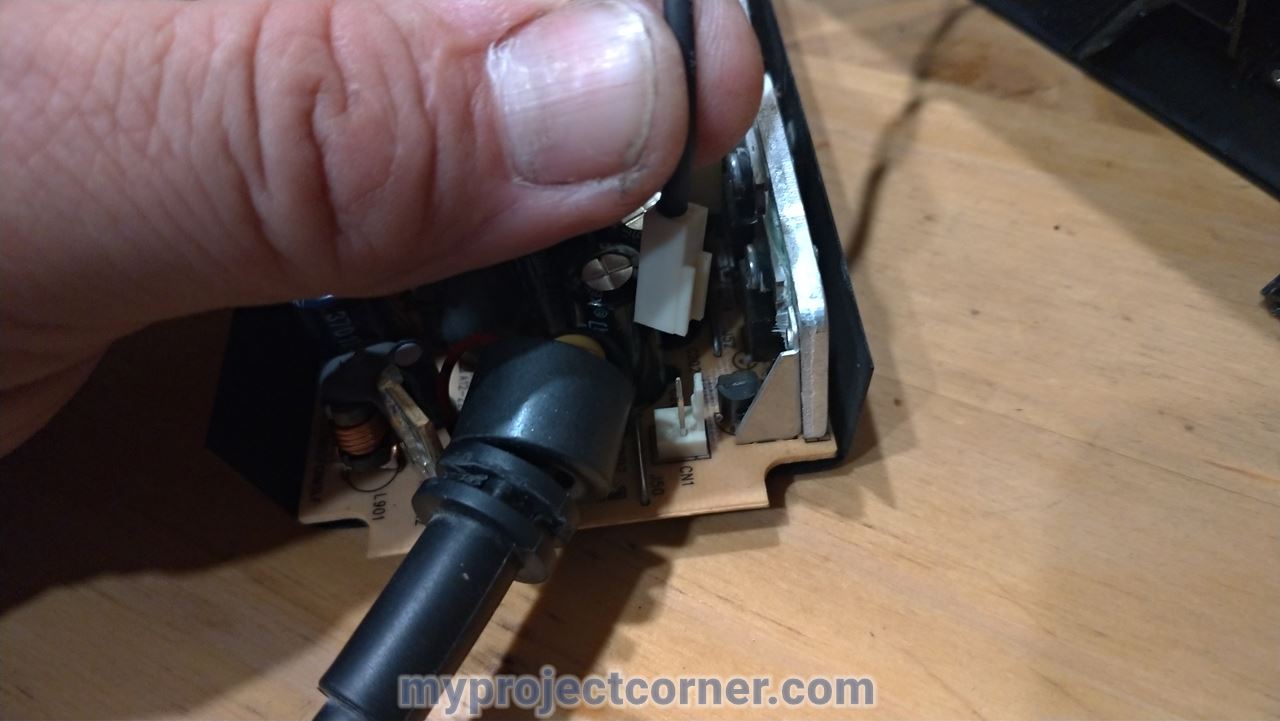

desconectando y quitando la mitad superior de la caja del CSU de xbox

Desconecte y retire la mitad superior de la caja


Comprobando los condensadores

Hay varios métodos para comprobar si un condensador es bueno o no. Me decidí por el más básico, la comprobación visual.

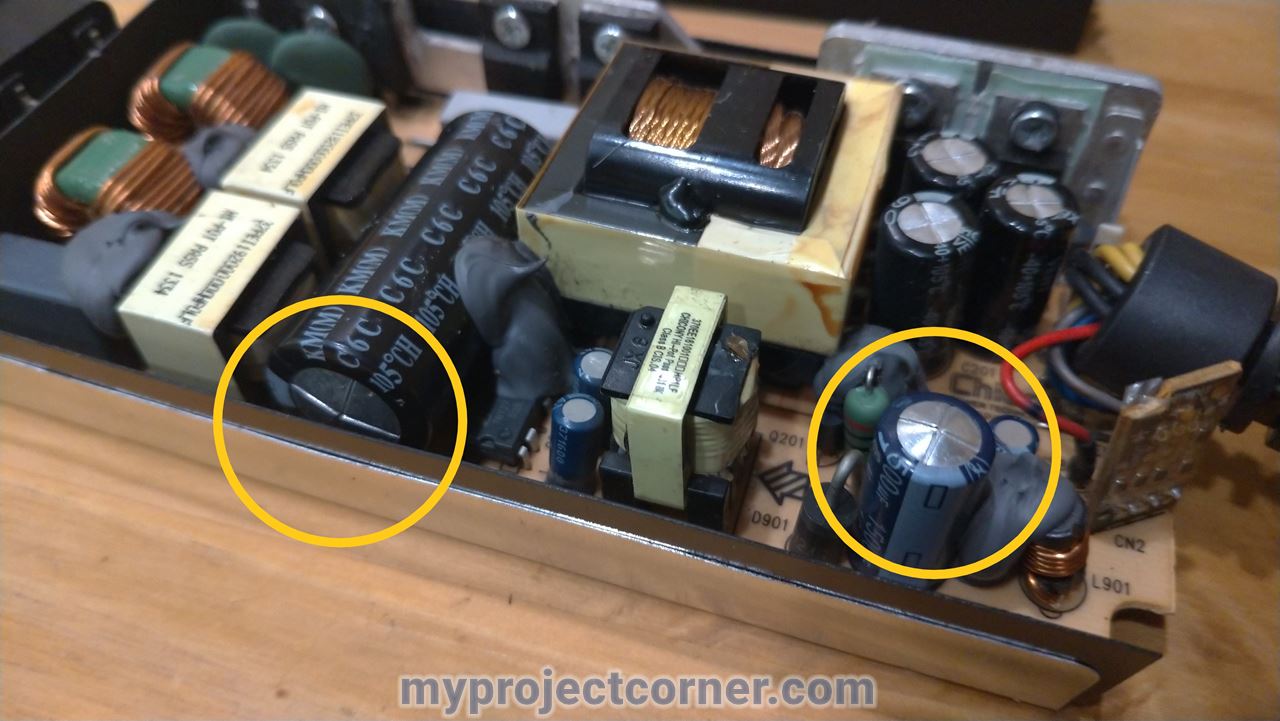

Examina la parte superior de los condensadores y si, como se muestra en la imagen de abajo, están abultados, entonces quieres reemplazarlos.


Mostrando a los condensadores defectuosos

La primera vez que reparé esta fuente de alimentación, fueron los tres condensadores agrupados los que necesitaron ser reemplazados. Eso fue hace un año, tengo otra Xbox One que es 4 años más reciente.

No he tenido el mismo problema con su fuente de alimentación todavía, pero si lo hago, cambiaré todos los condensadores al mismo tiempo para evitar tener que abrirla dos veces.

Segundo paso


Cambiar los condensadores defectuosos

Compra de nuevos condensadores

Tomando las especificaciones de los condensadores existentes encontré equivalentes en los componentes RS en línea.

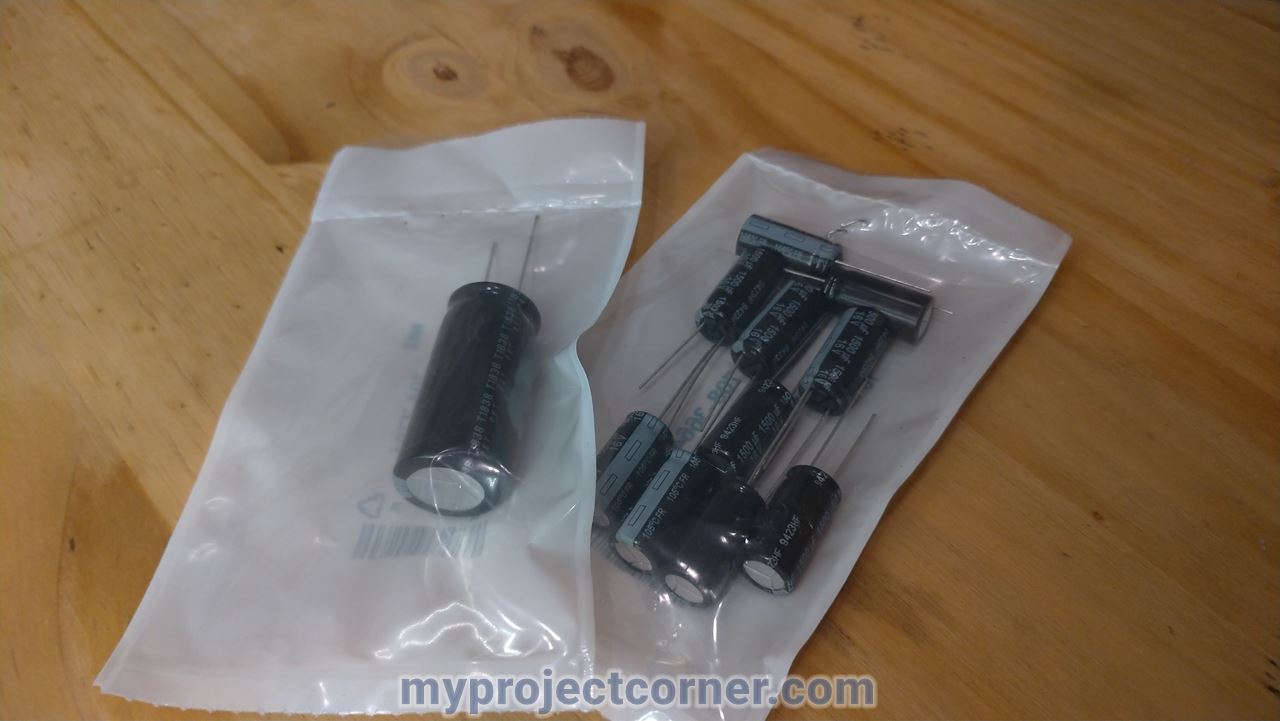

Condensadores de repuesto de RS para xbox one PSU

Artículos similares estaban disponibles en Amazon, pero prefiero RS ya que tengo más confianza en la calidad de sus componentes eléctricos. La fuente de alimentación de la Xbox One funciona bastante caliente, así que no querría que se incendiara por culpa de un condensador barato.

De todos modos, un condensador grande y 10 pequeños de RS llegaron a alrededor de 10€ + 6€ p&p. Entrega en 48 horas, así que todavía no es caro.


Retire la cubierta de la placa de circuito

Desoldar los dos extremos de la tapa de la placa de circuitos metálicos y dejarlos a un lado. Utilizo una bomba de vacío manual para aspirar la soldadura fundida.

Luego quita las almohadillas de gomaespuma.

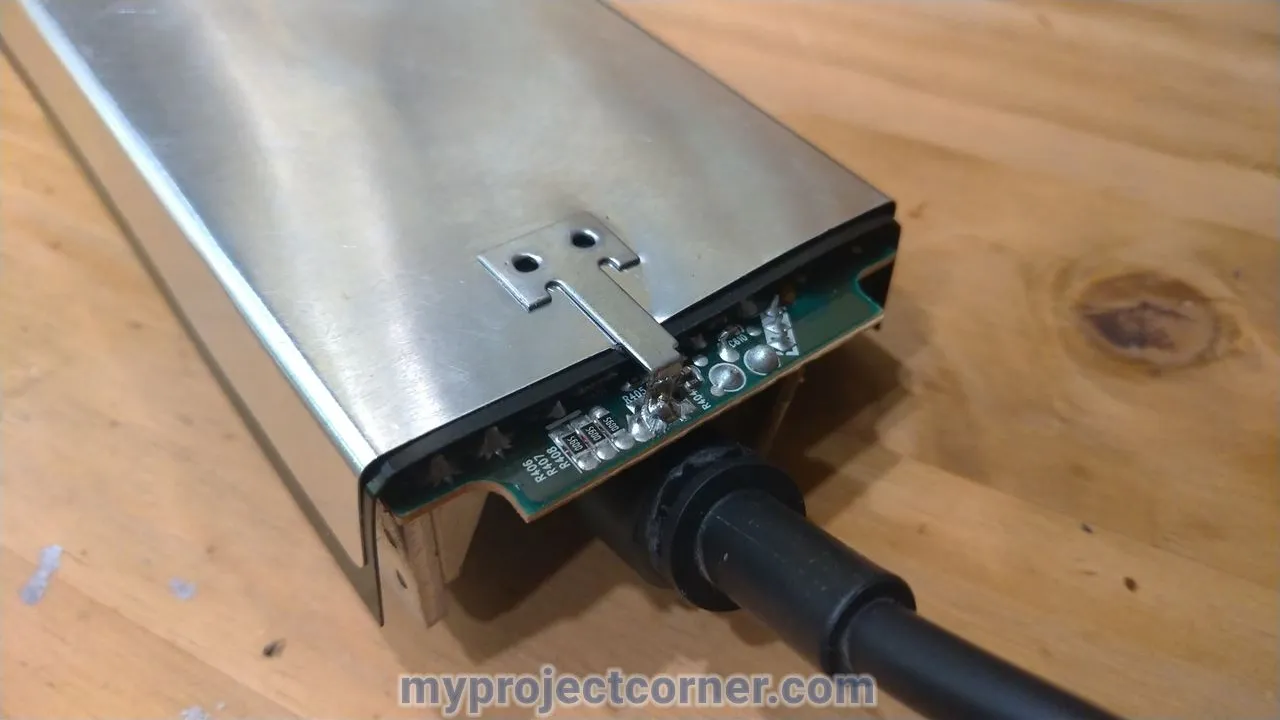

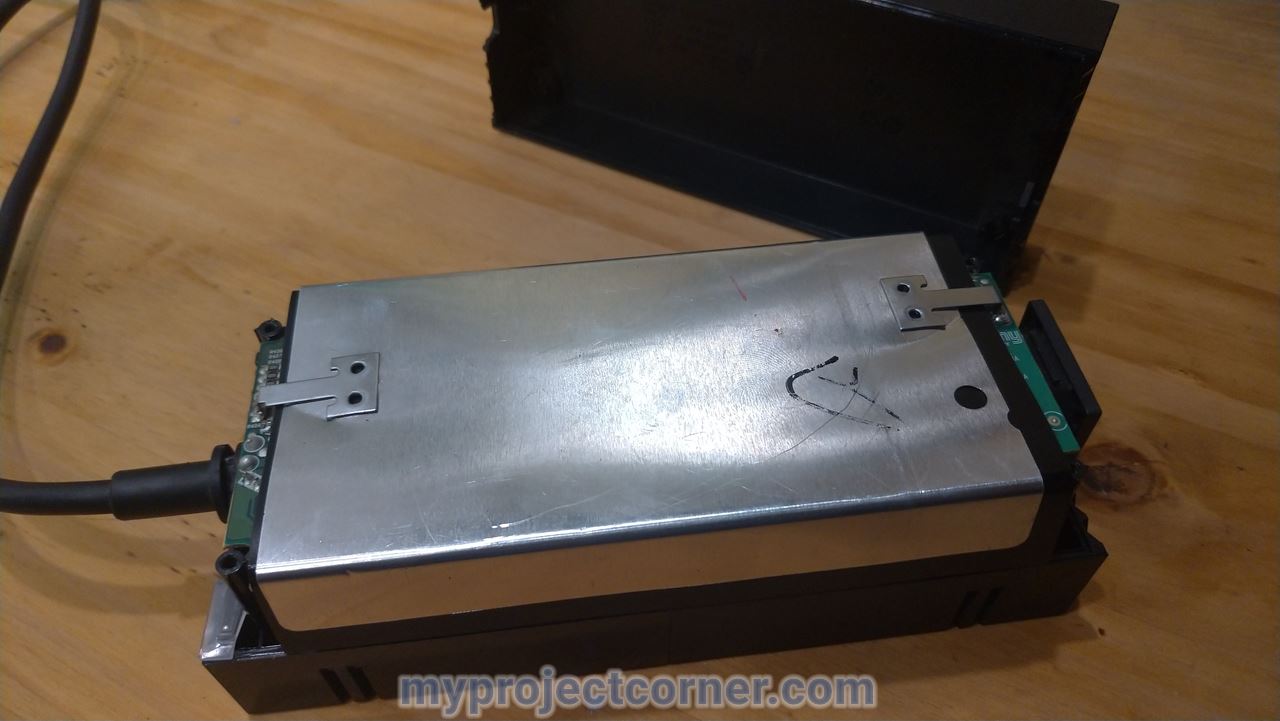

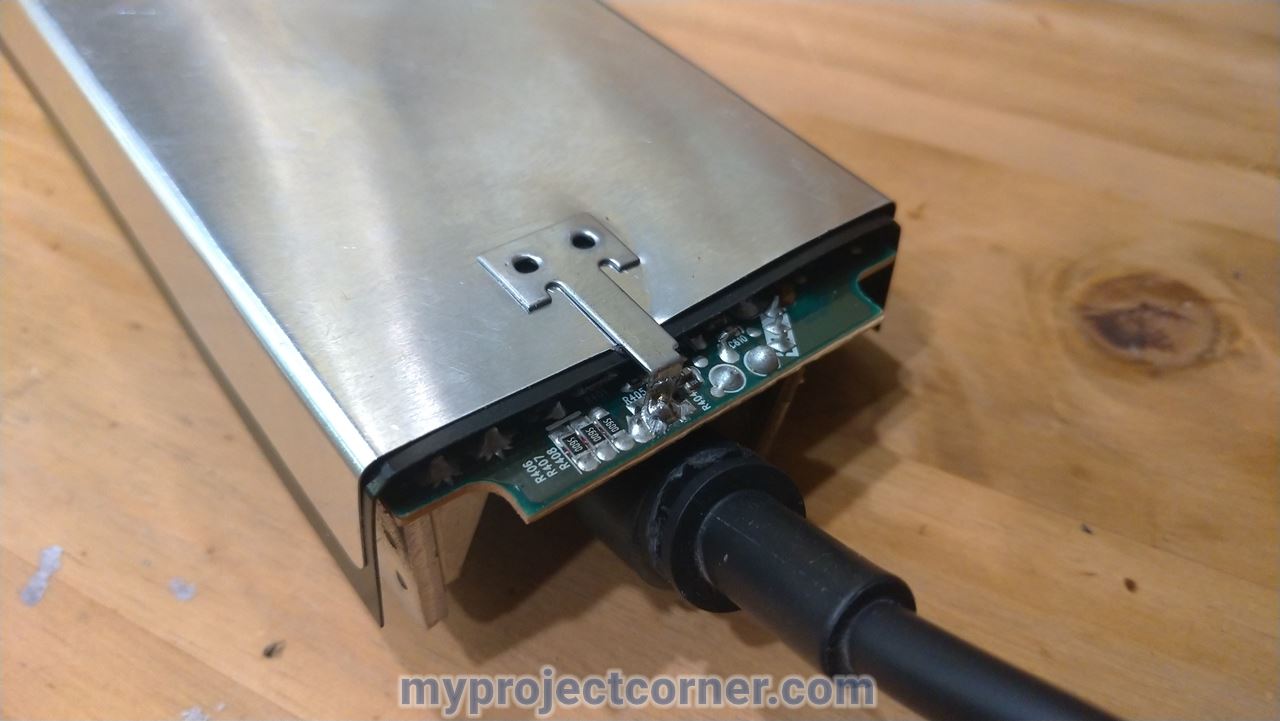

Preparando para desoldar los extremos de la cubierta de la placa de circuitos metálicos de la Xbox One PSU

La cubierta soldada

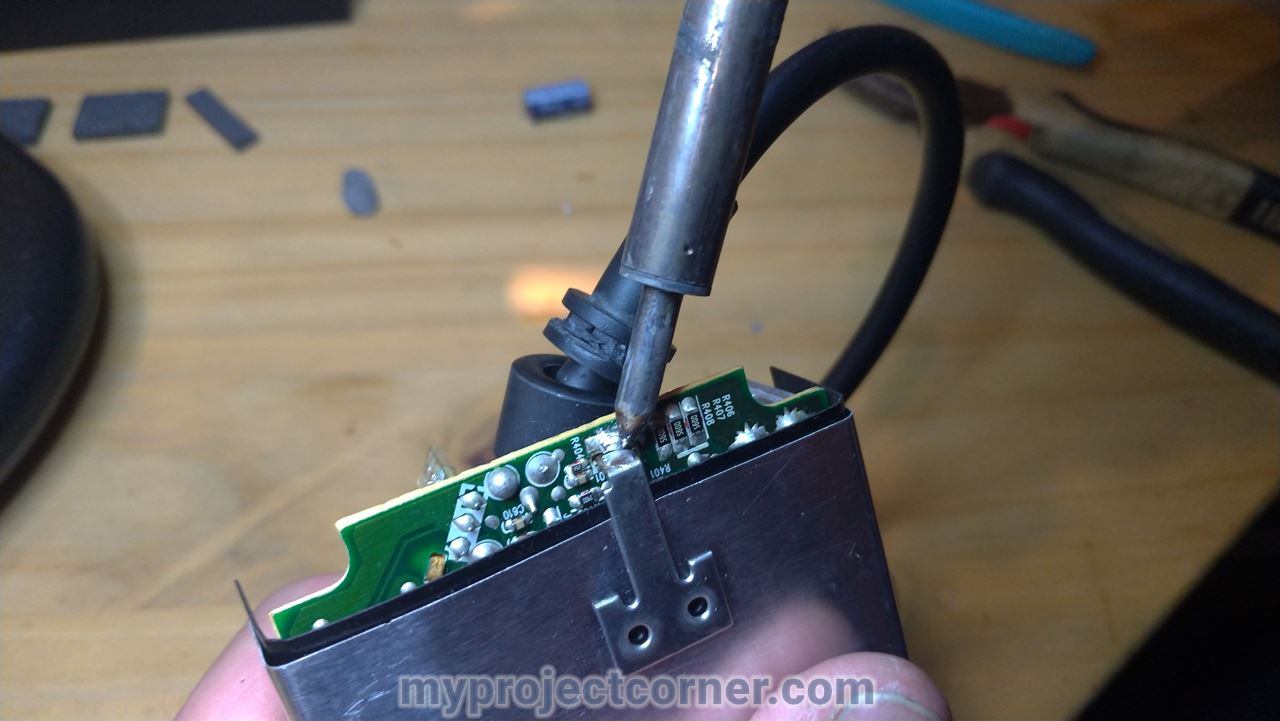

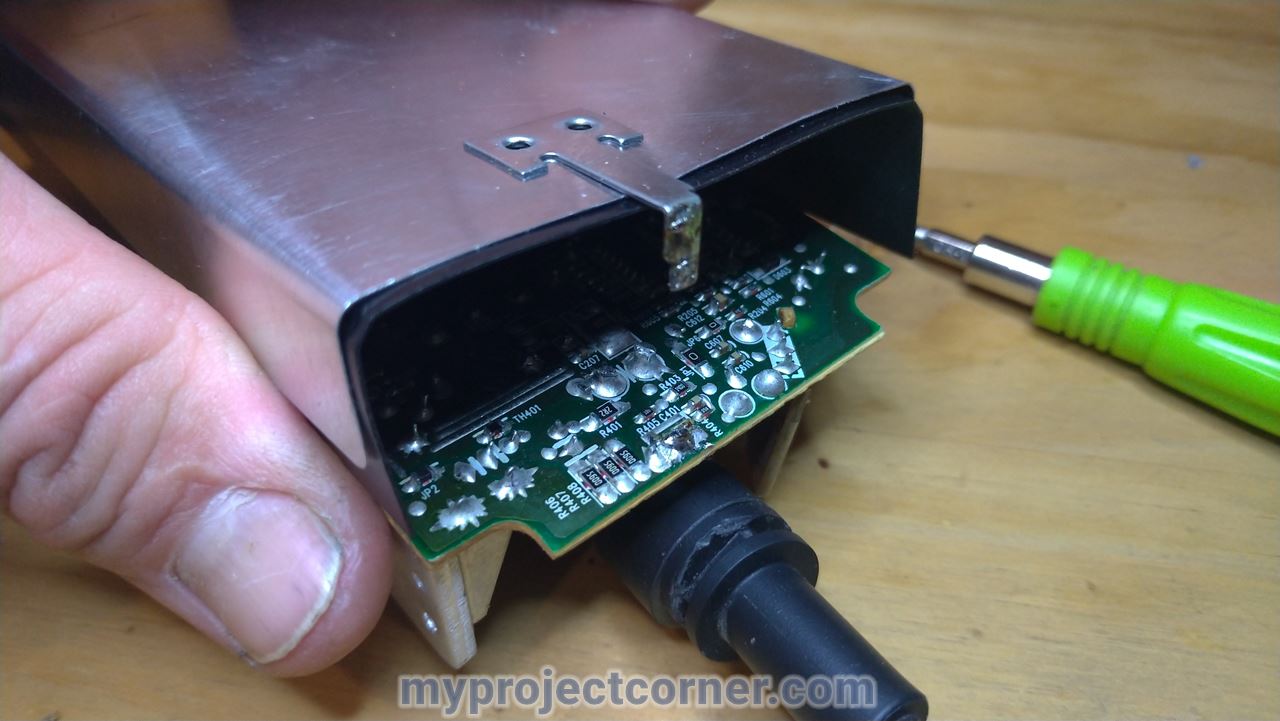

Desoldando los extremos de la tapa de la placa de circuitos metálicos de la Xbox One PSU

Desolidarización

quitó la tapa de la placa de circuitos metálicos de la fuente de alimentación de la Xbox One

Un extremo desprendido

quitó la tapa de la placa de circuitos metálicos de la fuente de alimentación de la Xbox One

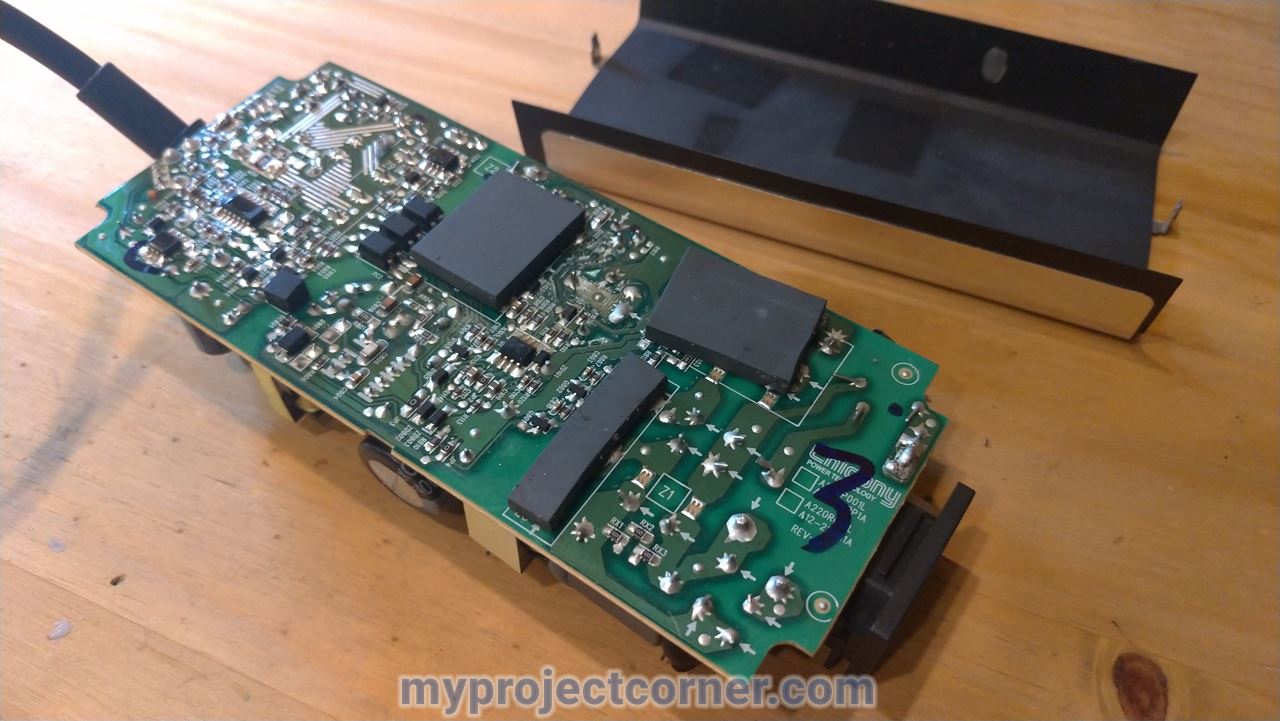

La cubierta quitada, mostrando las almohadillas de gomaespuma


Reemplazar los condensadores de la PSU

Empecé con el pequeño condensador,

  • Desoldar y quitar.
  • Usándolo como modelo, corta los terminales del nuevo condensador a la longitud.
  • Soldar el nuevo en su lugar.

Siga la misma secuencia para el gran condensador, y luego pliegue a su posición horizontal.

¡Atención! Asegúrate de que los condensadores están orientados correctamente usando la franja vertical de sus lados

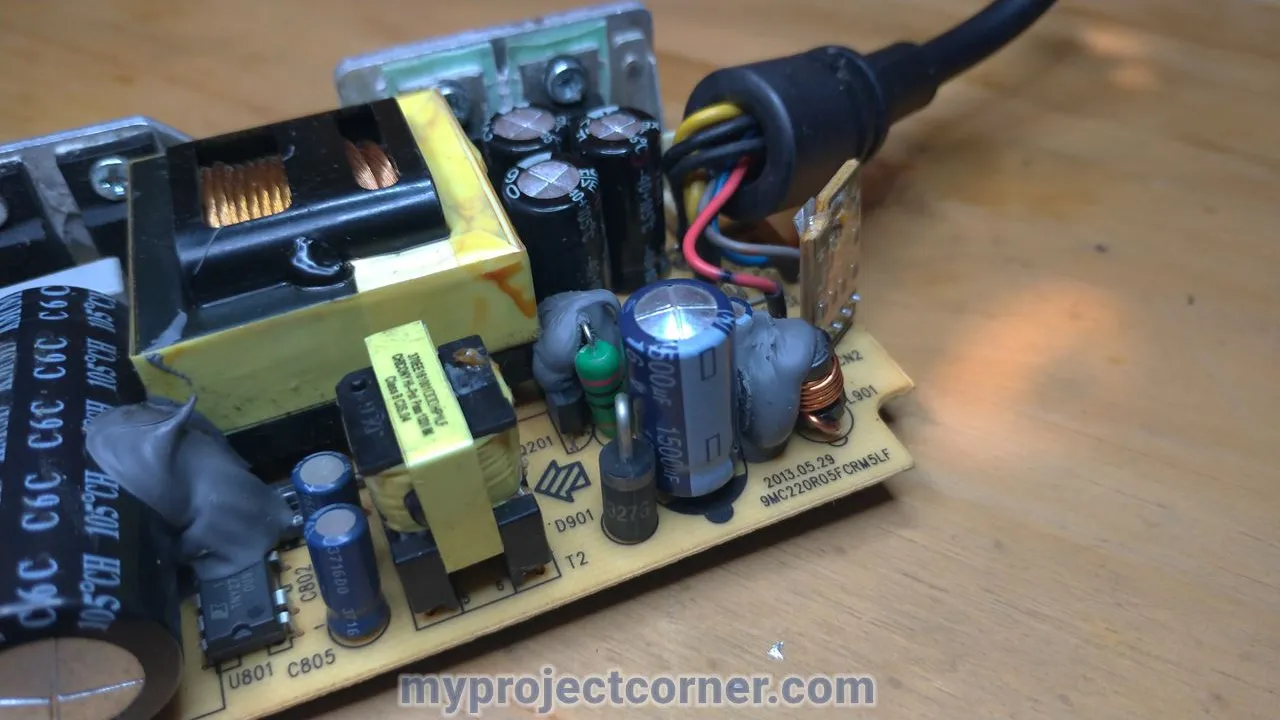

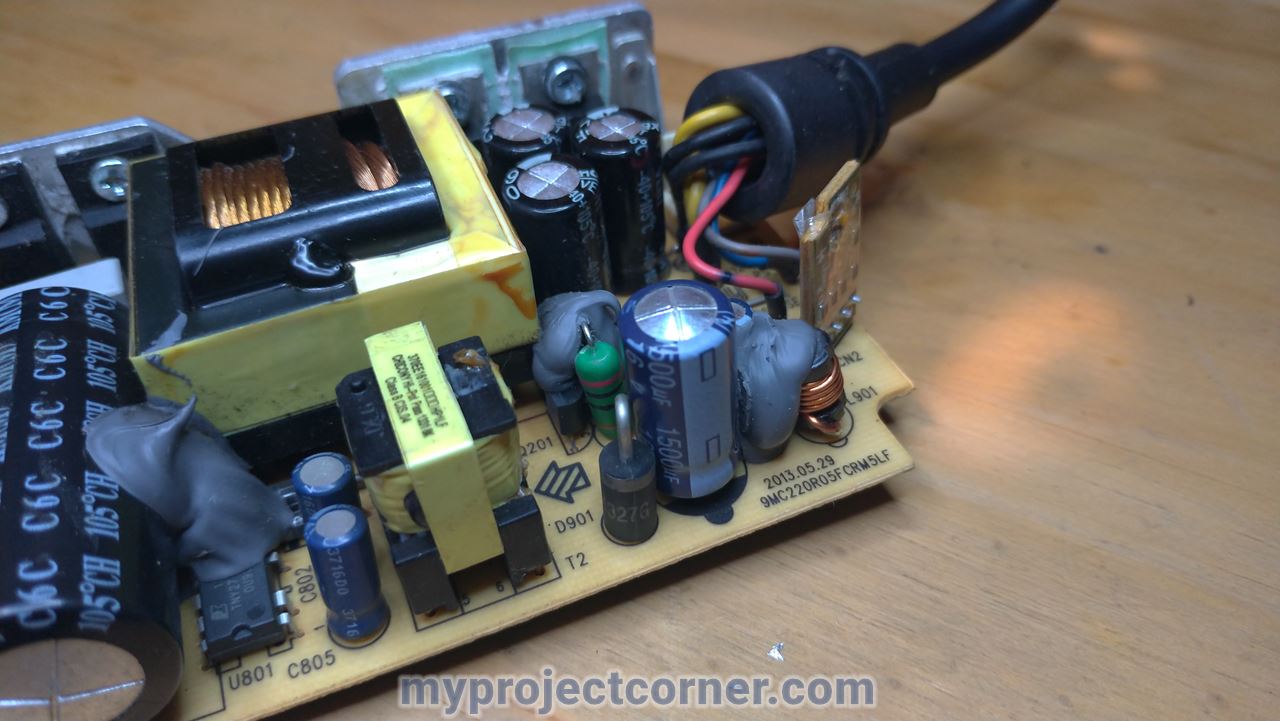

Listo para desoldar el condensador en la xbox un psu

Preparándose

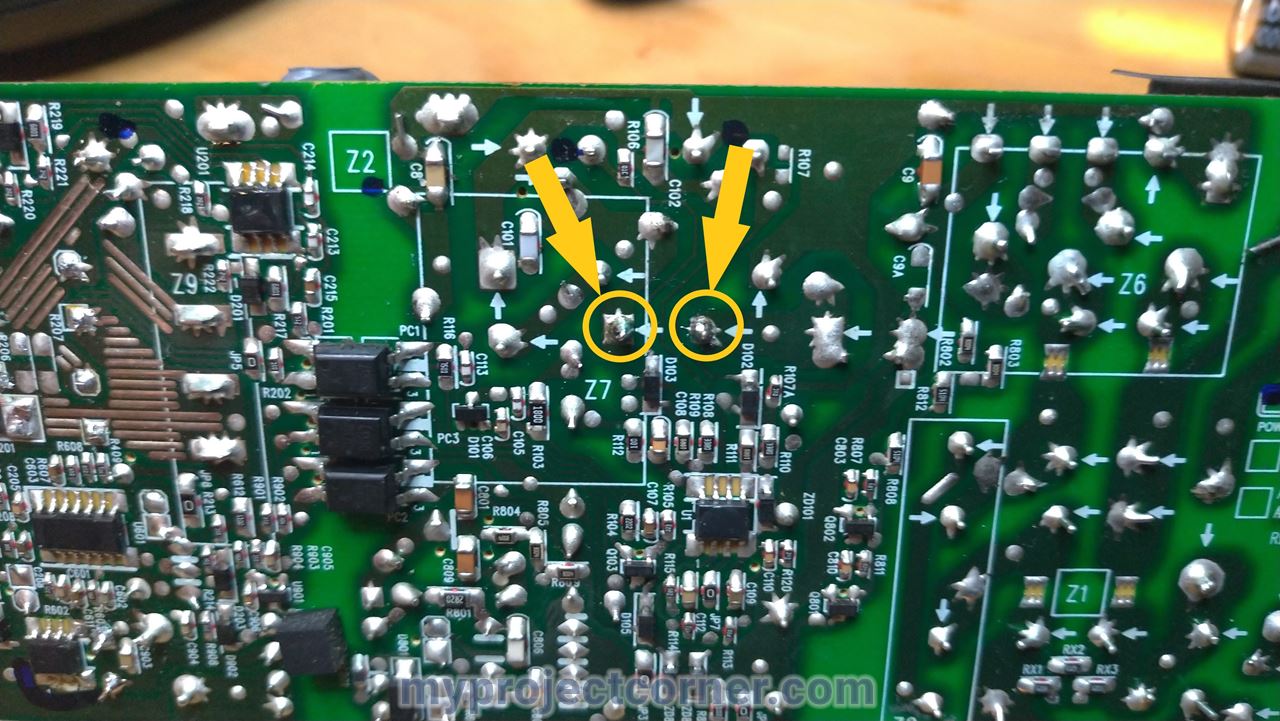

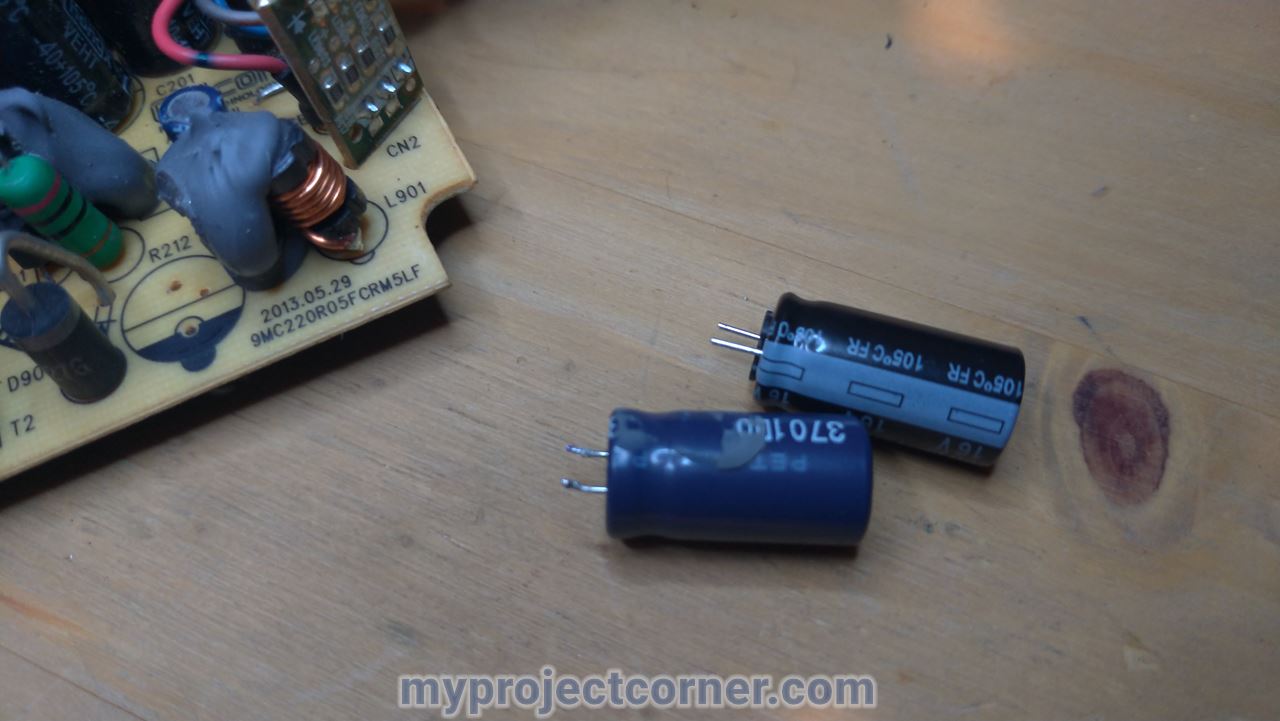

Un pequeño condensador sin soldar en la xbox un psu

El primero que se hace

Soldando un nuevo condensador pequeño en la xbox un psu

Soldando en el lugar

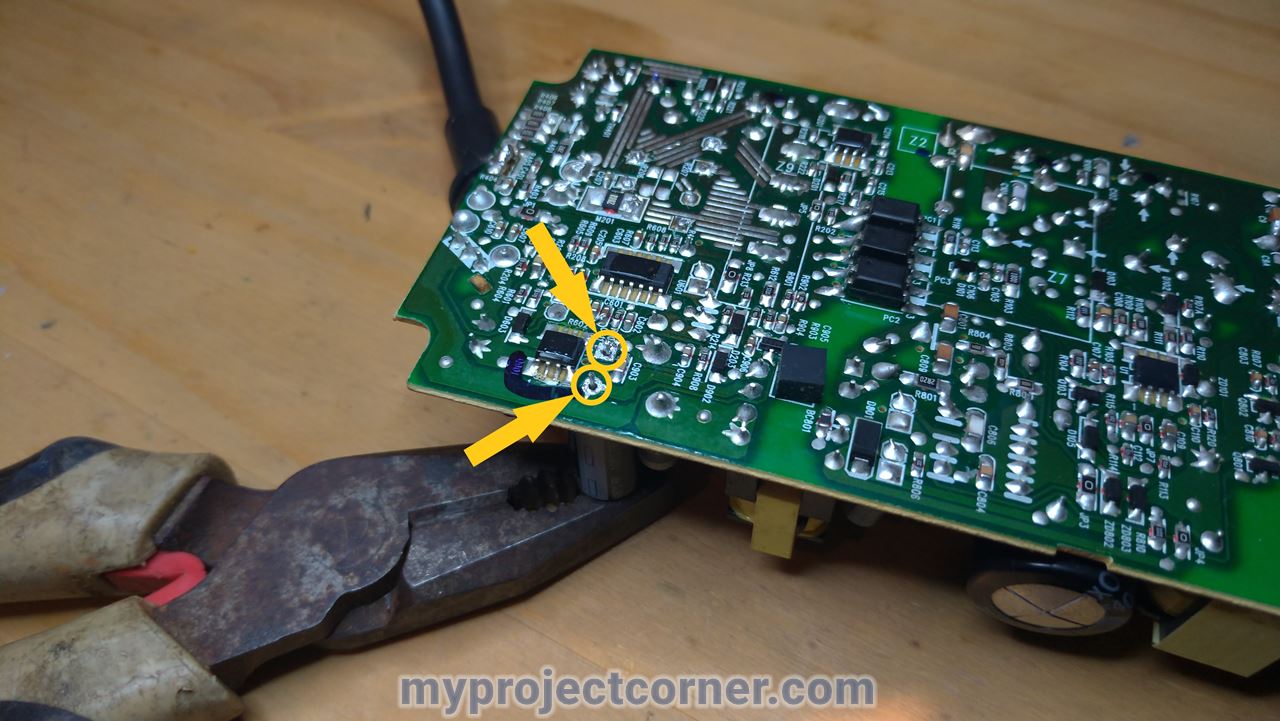

Soldando un nuevo condensador grande en la xbox un psu

Soldando el gran condensador

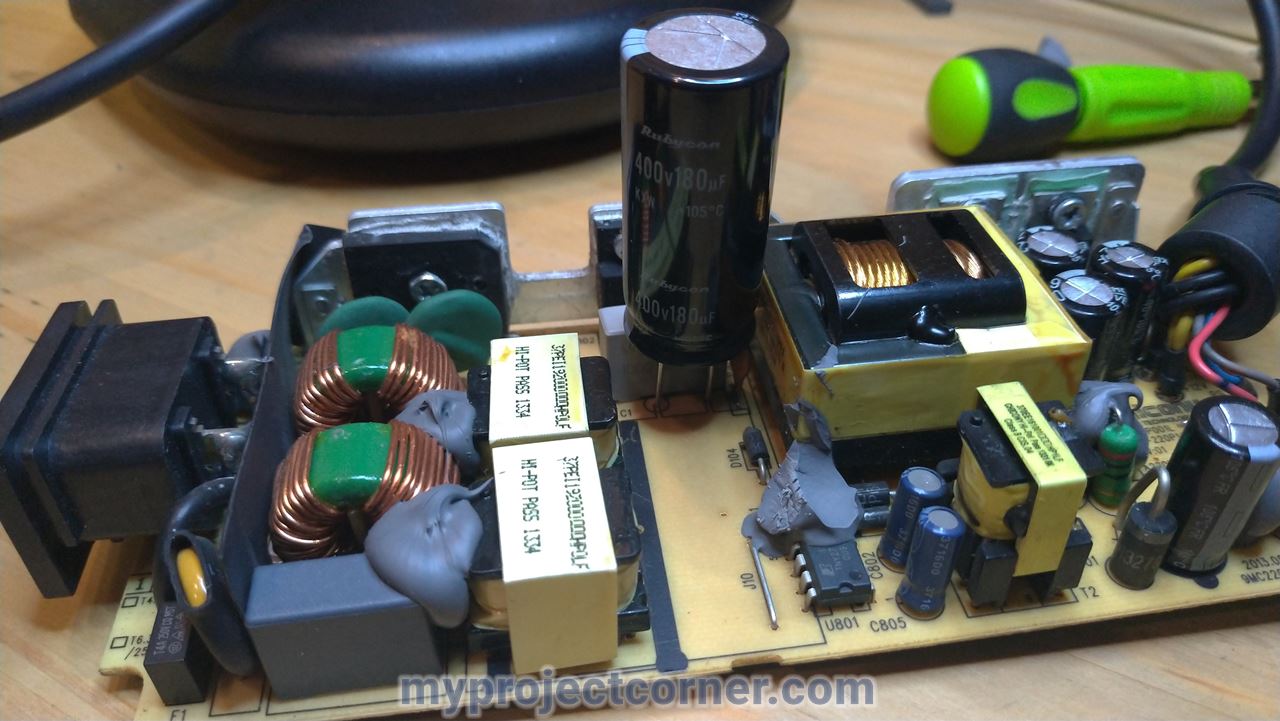

Un gran condensador soldado en la placa de circuito de un psu de la xbox

Condensador grande en su lugar

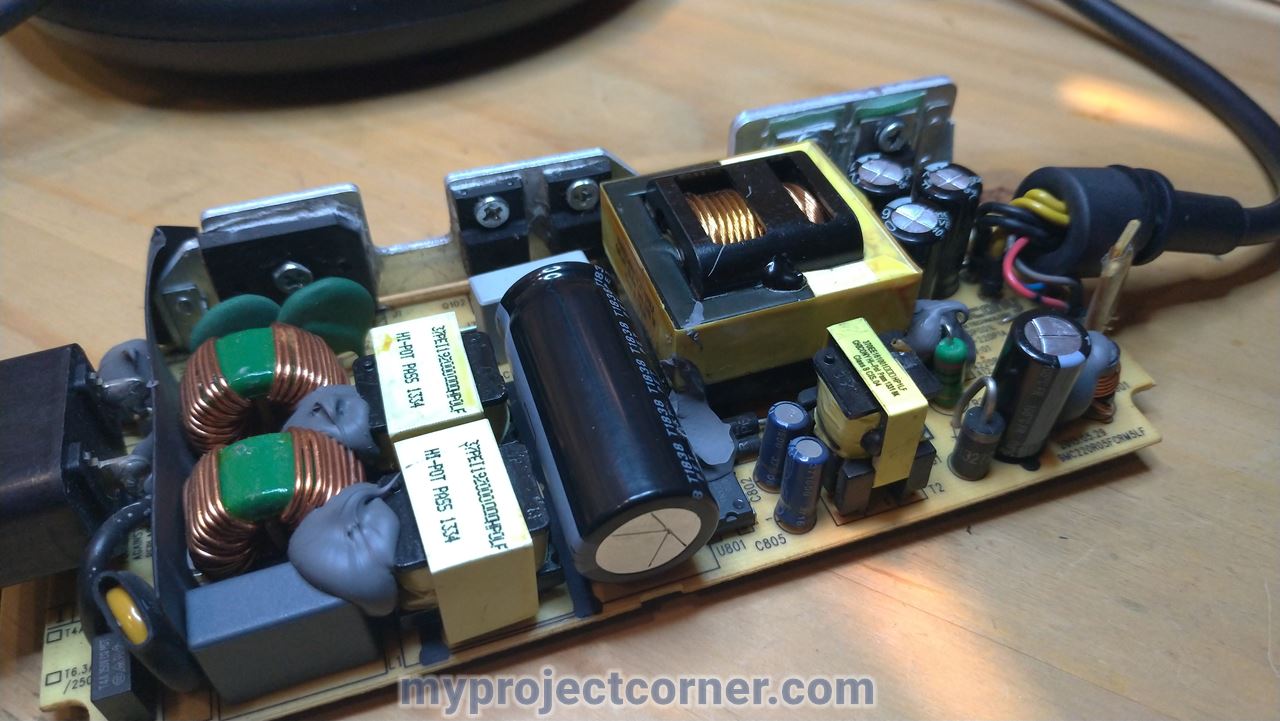

Xbox una placa de circuito de PSU con condensadores cambiados

La placa de circuitos terminada con nuevos componentes


Reensamblar la fuente de alimentación de la Xbox One

Ahora que los condensadores defectuosos han sido reemplazados, es sólo cuestión de volver a armarlos.

No olvides, como yo, los trozos de gomaespuma en la parte posterior del circuito impreso. ¡Sólo me di cuenta una vez que volví a soldar la cubierta!

Una vez reensamblada, conéctela y empiece a jugar.
