Poêle à fusée multicombustible fait maison

Depuis quelques années, je chauffe notre maison à l’aide de mon poêle-fusée à gravité. Cela a très bien fonctionné, mais avec l’augmentation du prix et la disponibilité réduite des granulés de bois, j’ai décidé de construire un nouveau poêle-fusée. Le poêle a été utilisé pour chauffer l’eau pour mon système de chauffage au sol.

L’idée est de faire un poêle à fusée qui pourrait fonctionner avec différents combustibles. Tout ce qui est granulés de bois, bûches, déchets de bois, briques de sciure, bûches de papier et vraiment tout ce qui brûle ! Le principal matériau utilisé pour la construction était des briques réfractaires, car elles sont facilement disponibles, et des cornières en acier pour la structure. Encore une fois, la chaleur est transférée au système de chauffage au sol. J’ai également prévu de réutiliser autant que possible mon poêle à fusée alimenté par gravité.

Depuis quelques années, je travaille comme dessinateur sur acier et j’ai donc accès au logiciel Tekla Structures.

J’ai donc décidé de modéliser le nouveau poêle à fusée à l’aide de ce logiciel, qui présente l’avantage, par rapport à SketchUp, de pouvoir produire des dessins de fabrication complets et des nomenclatures pour le projet.

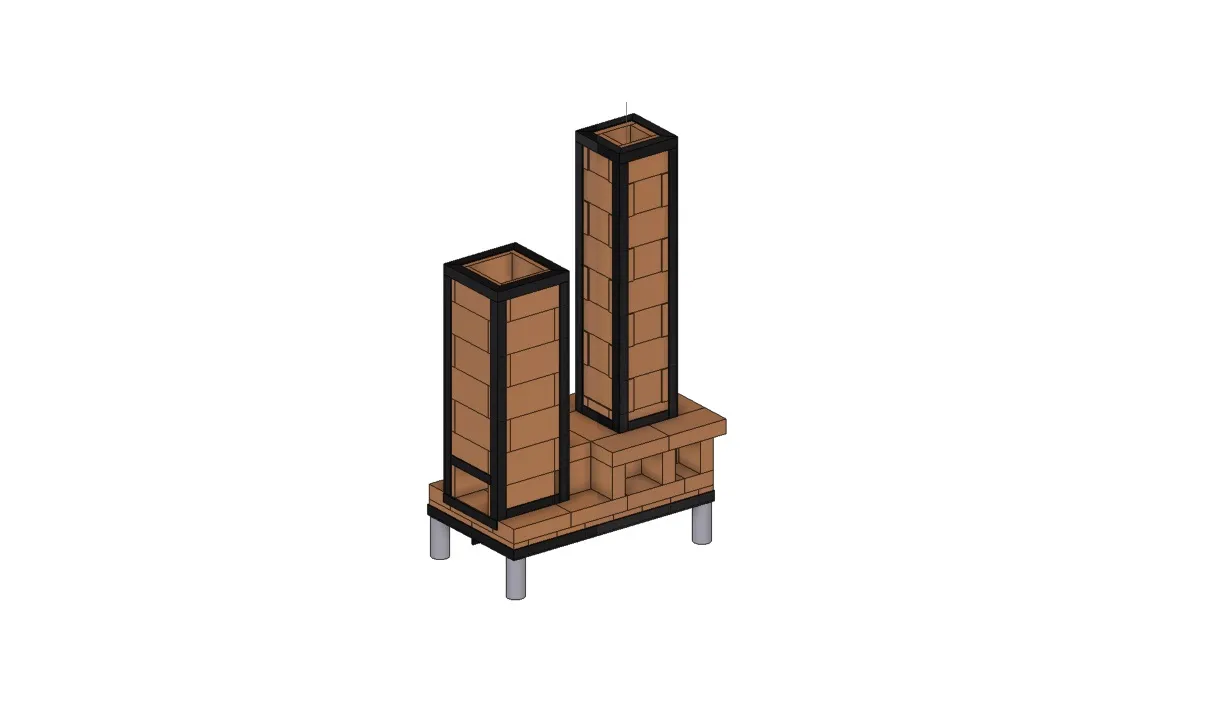

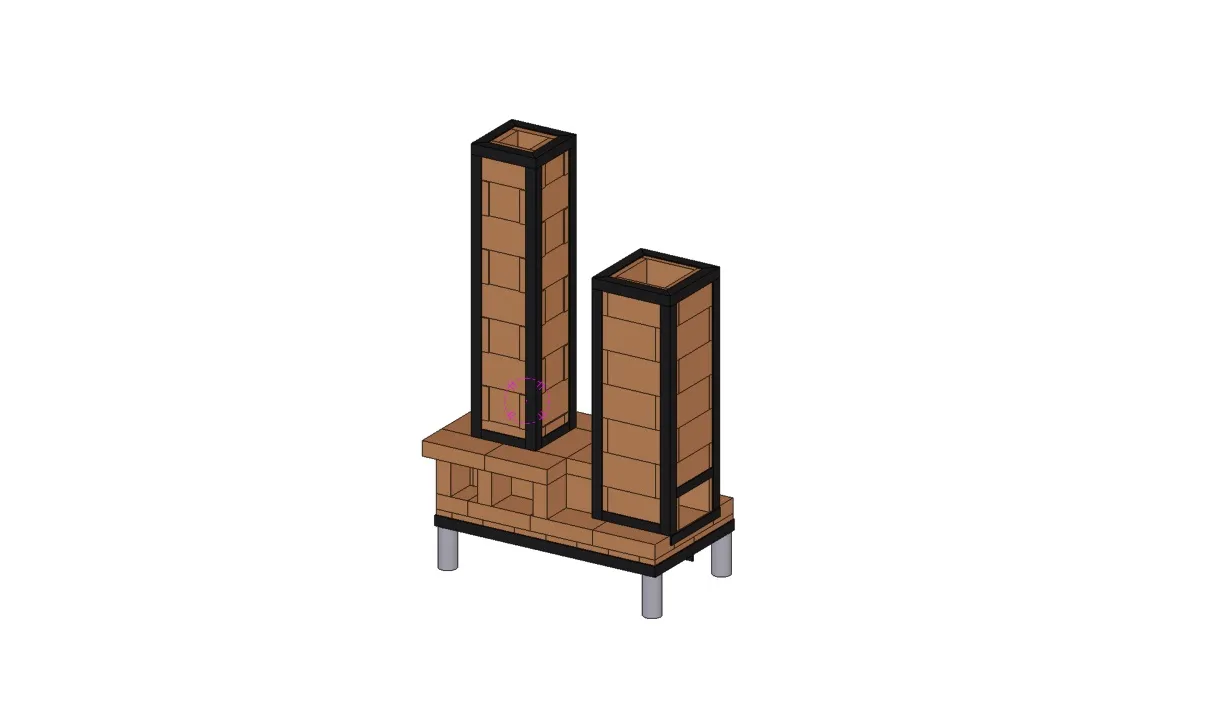

Comme on peut le voir dans les captures d’écran ci-dessus, la conception consiste en un cadre de base métallique sur pieds, avec des briques réfractaires comme principal matériau de construction. Et à nouveau un cadre métallique pour maintenir l’entrée du combustible et la cheminée de combustion.

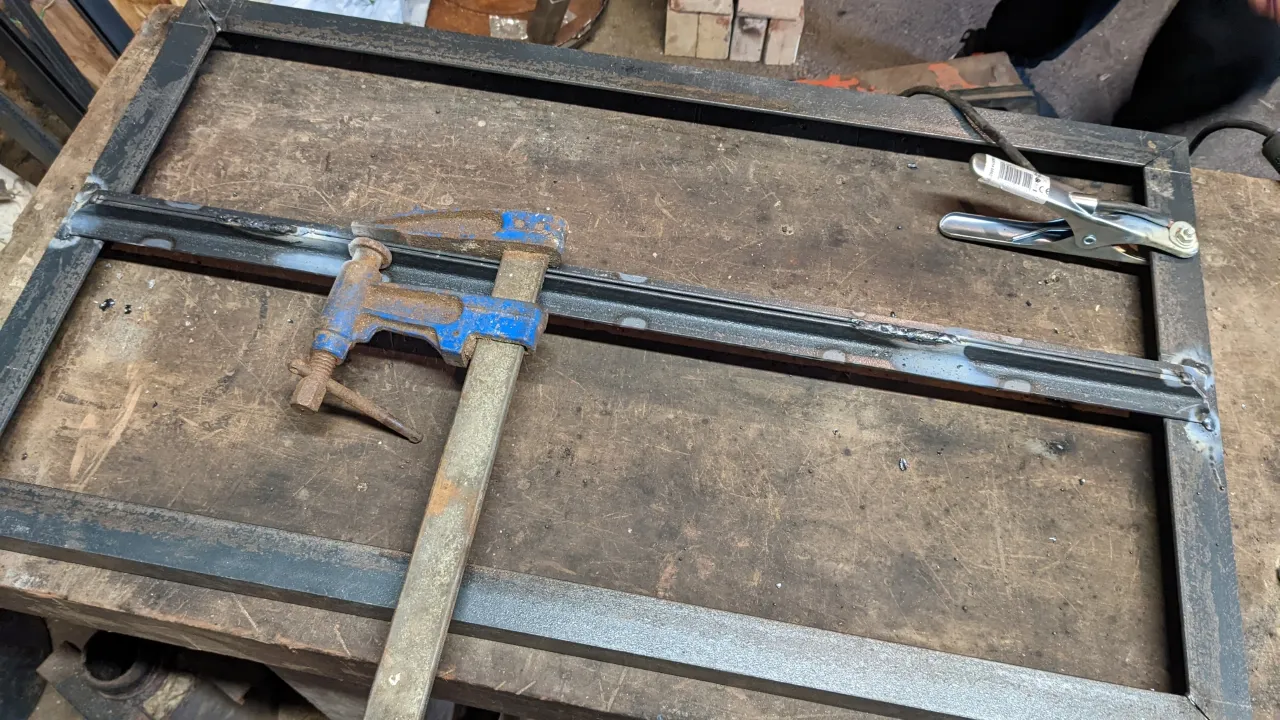

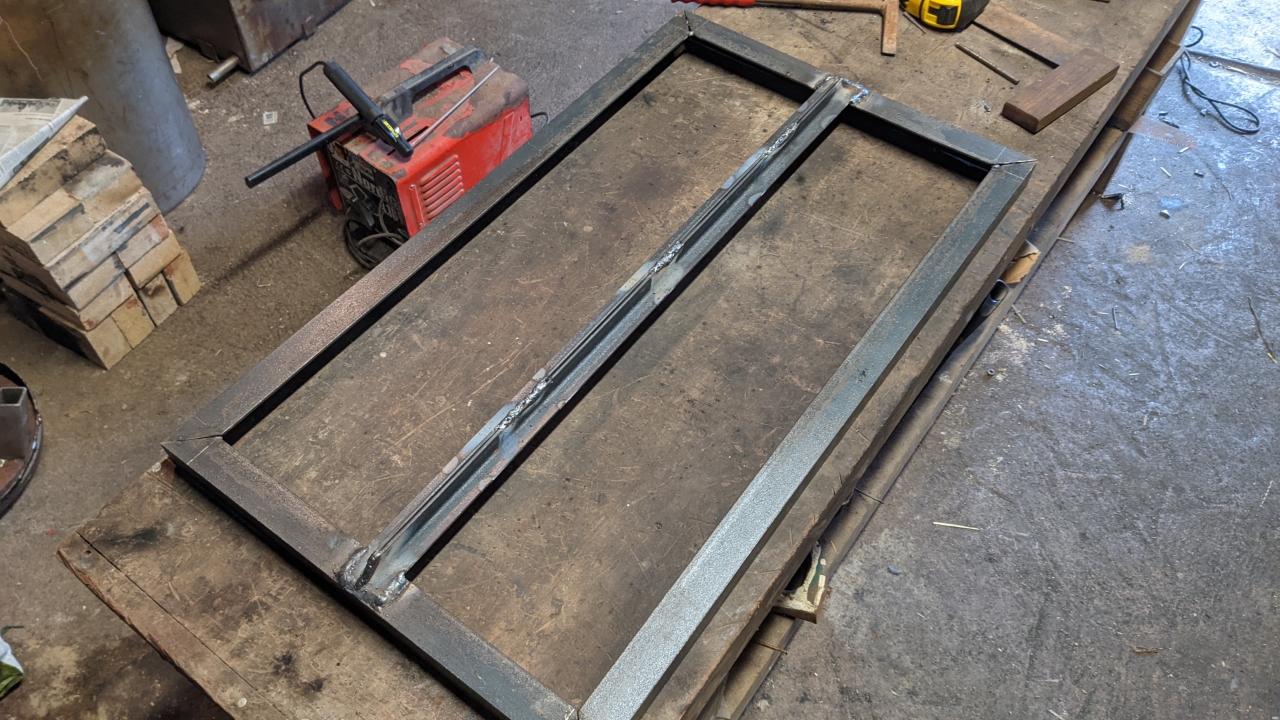

Le cadre rectangulaire est construit à l’aide d’un angle en acier de 35x35x3,5mm, coupé à 45° dans les coins. On ajoute ensuite un support central constitué d’un double angle en acier 20x20x3, dos à dos.

Cela permet d’obtenir un support solide pour les briques du poêle à fusée.

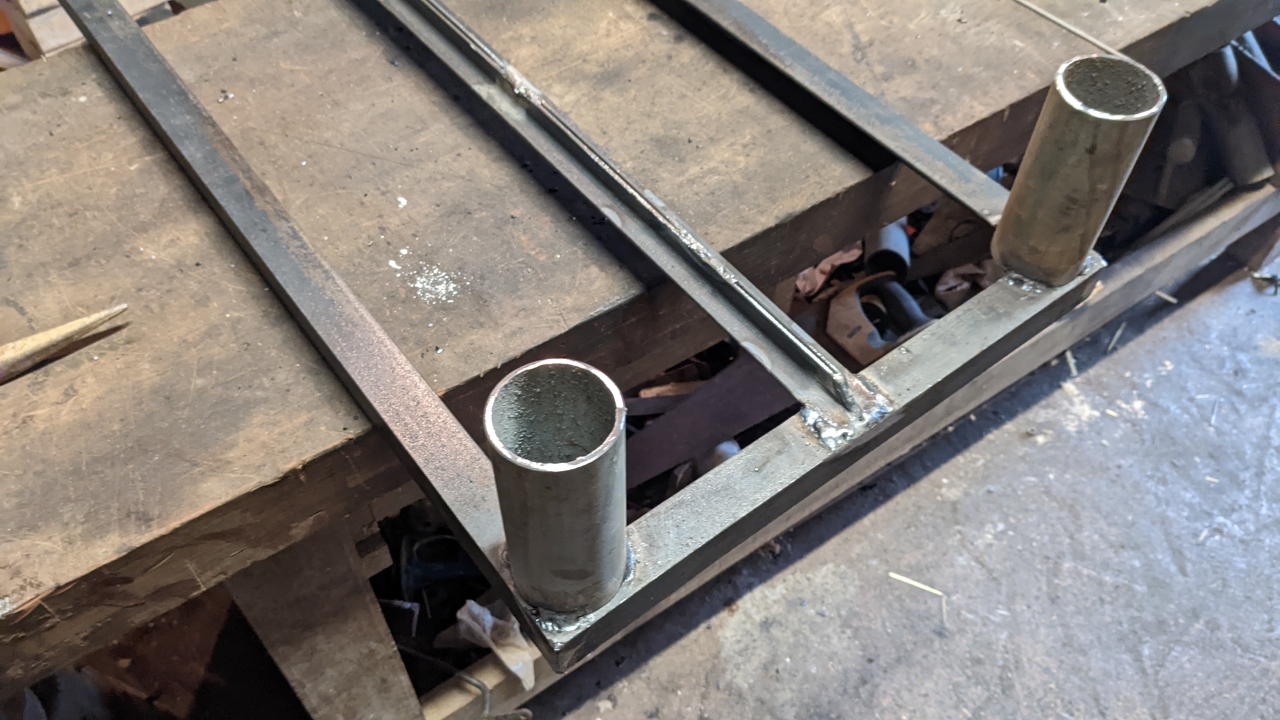

Puis j’ai ajouté une longueur de 120mm de tube de 70mm (ce que j’avais sous la main) à chaque coin pour finir la base.

Maintenant que l’armature de soutien est faite, il est temps de construire le poêle à fusée en position.

Il doit être construit sur place car il sera trop lourd à déplacer une fois terminé.

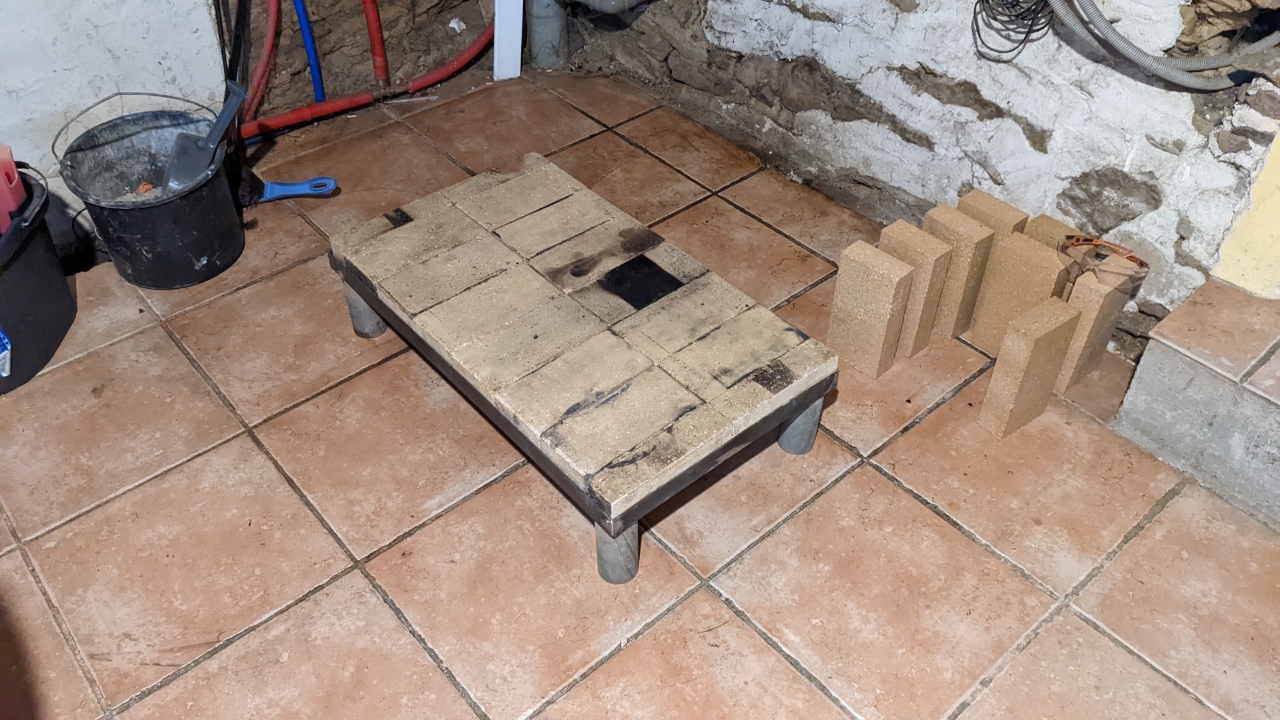

Ajout de la première couche de base de briques réfractaires en utilisant une petite quantité de mortier haute température entre les briques.

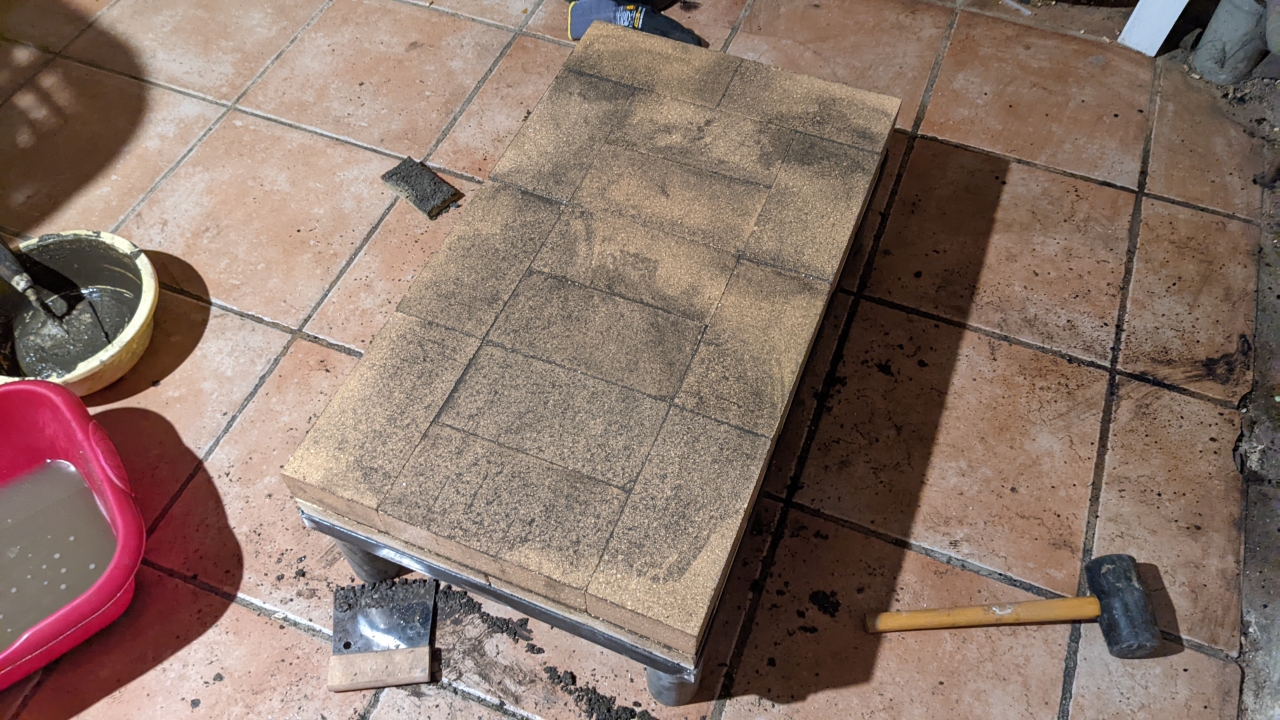

Puis on ajoute la deuxième couche de base avec une configuration différente pour produire une base étanche à l’air. Encore une fois en utilisant une petite quantité de mortier.

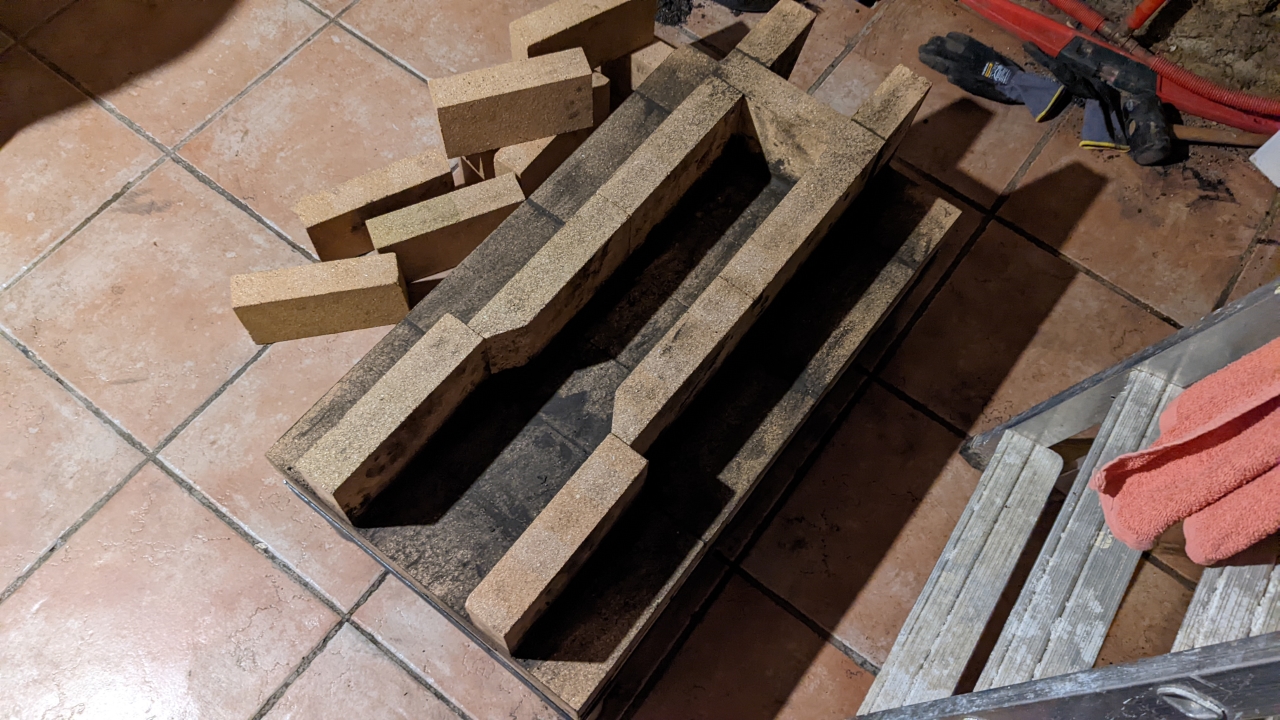

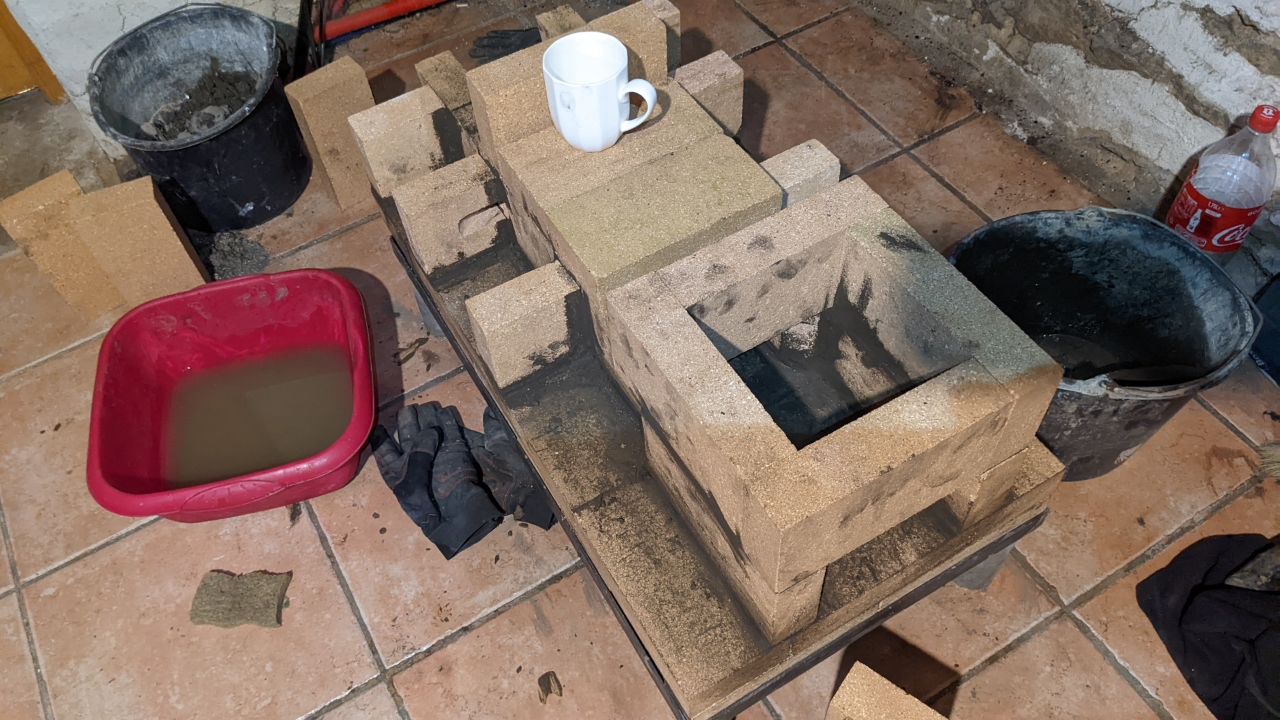

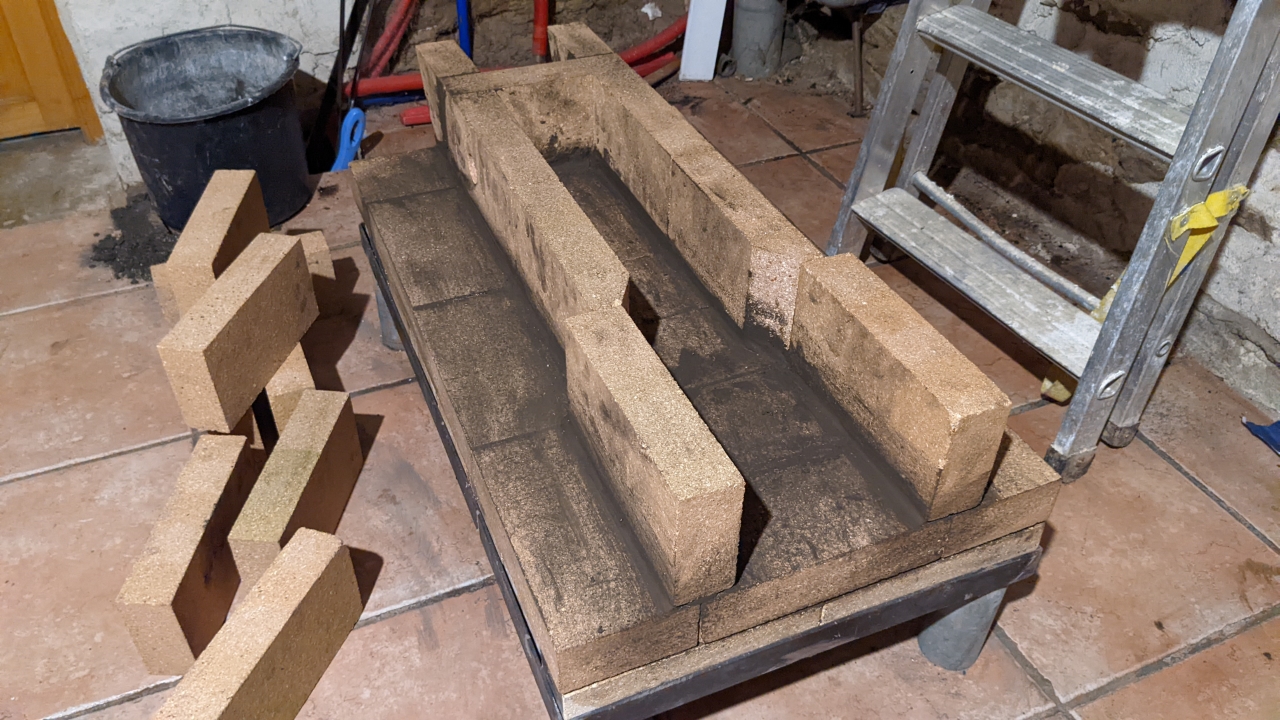

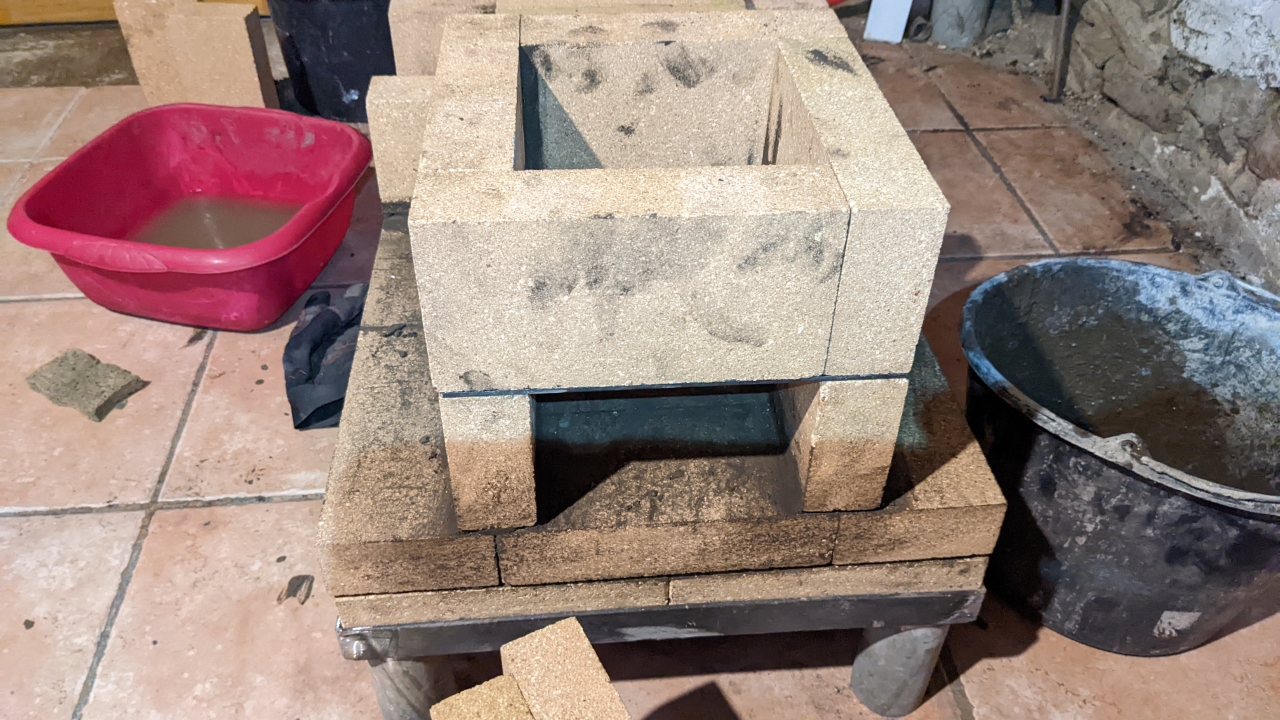

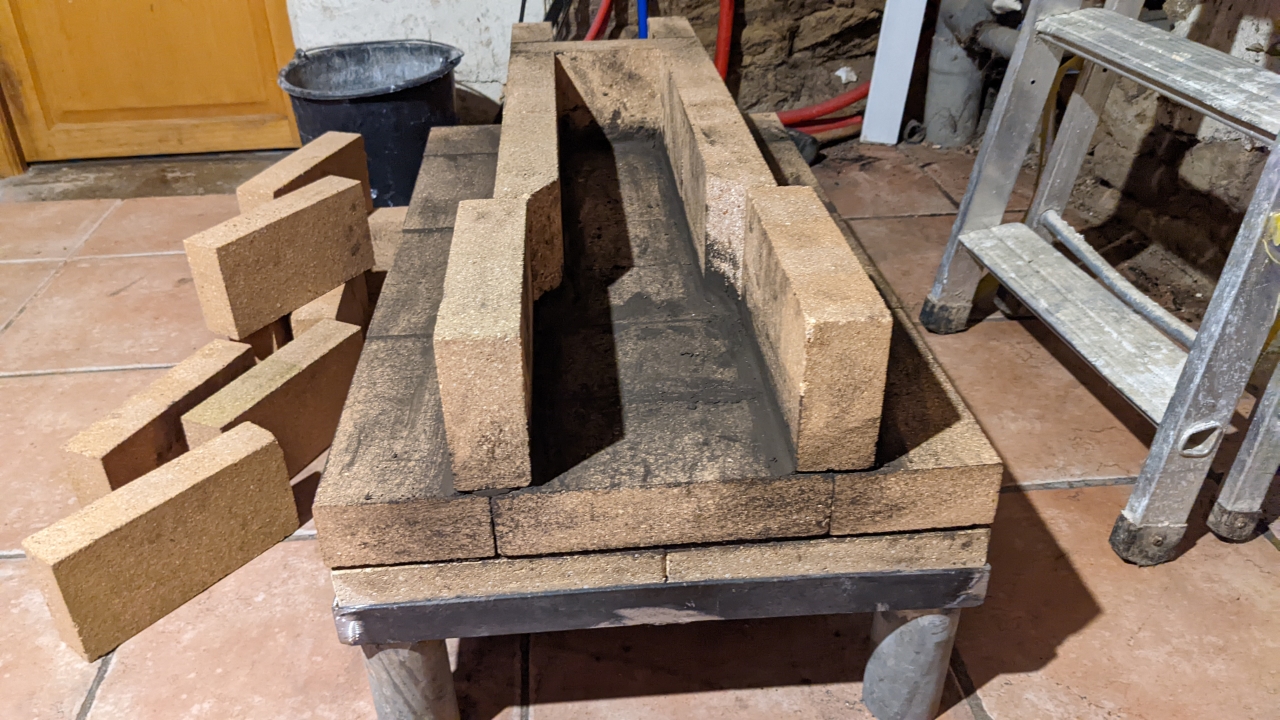

Maintenant que la base est terminée, il est temps de construire les différentes couches du poêle à fusée. La première couche est le foyer et la chambre de combustion menant à la cheminée.

J’avais prévu de faire une pause à ce stade pour laisser sécher le mortier. Mais les briques réfractaires, même après avoir été mouillées avant leur utilisation, aspirent l’humidité du mortier.

Je vais devoir travailler rapidement !

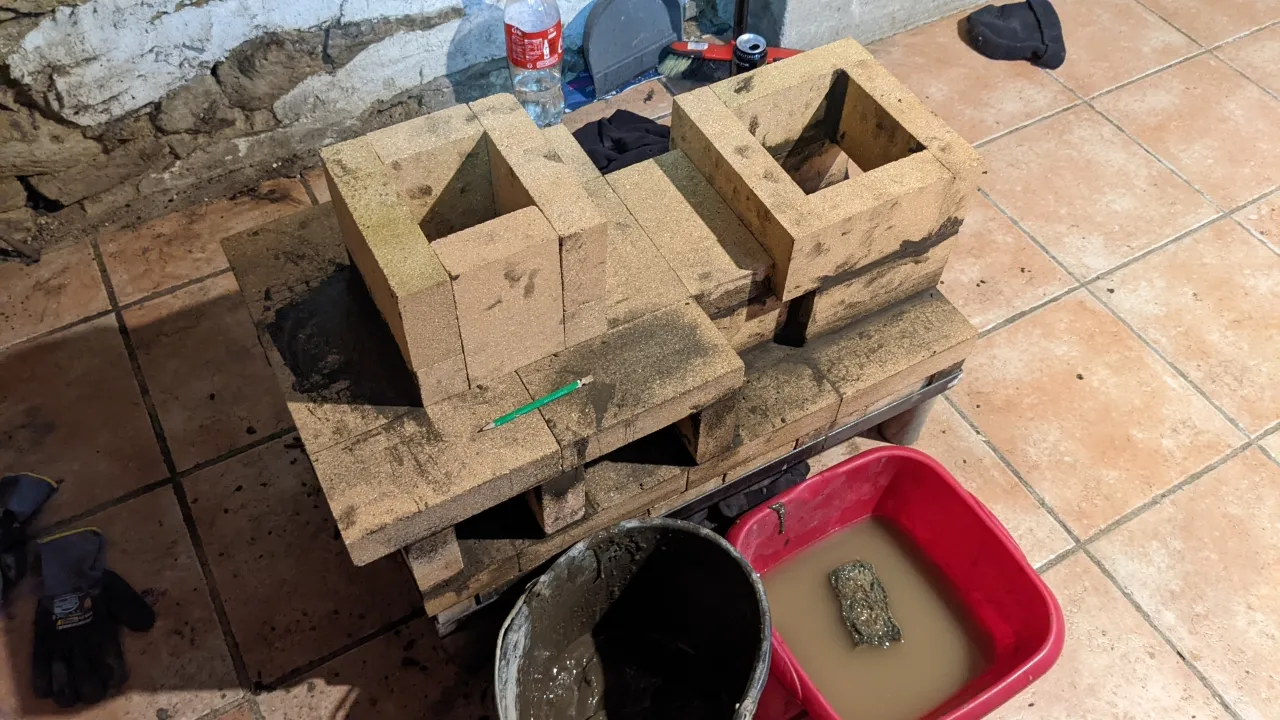

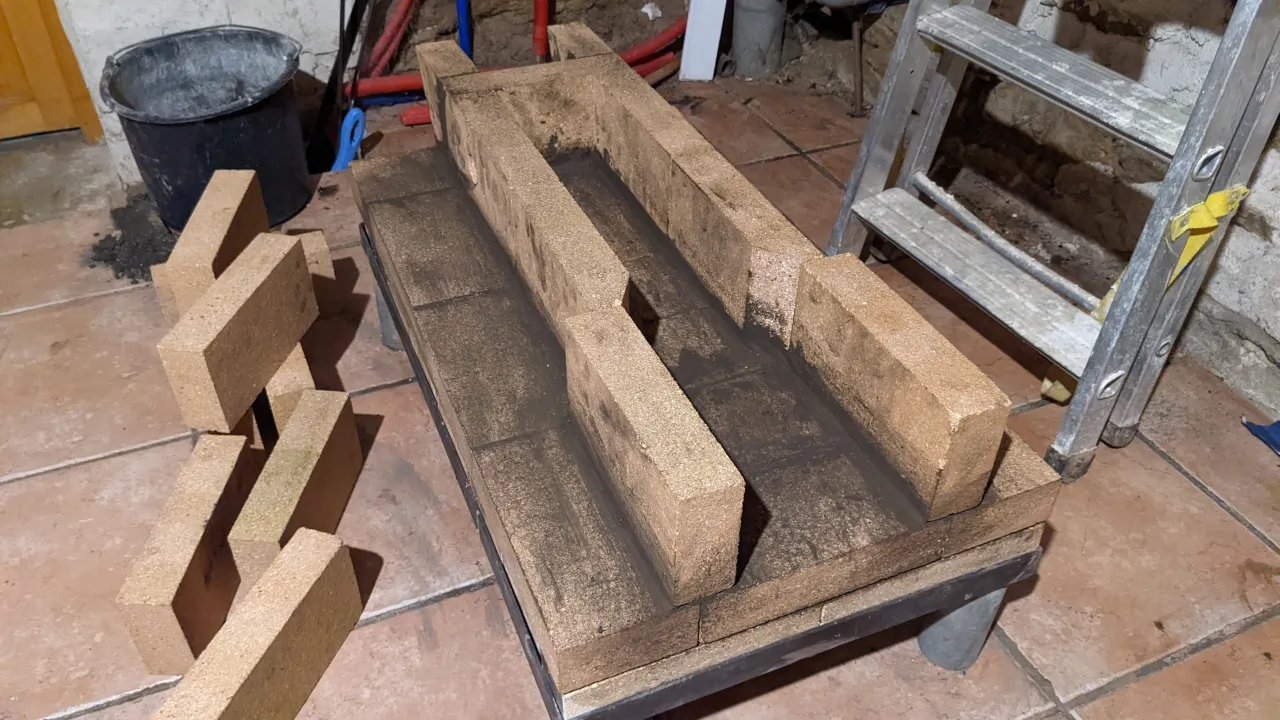

La couche suivante ajoute la plate-forme pour le cylindre qui sera utilisé pour transférer la chaleur au système de chauffage au sol.

Cette couche scelle également le canal de combustion entre le foyer et la cheminée.

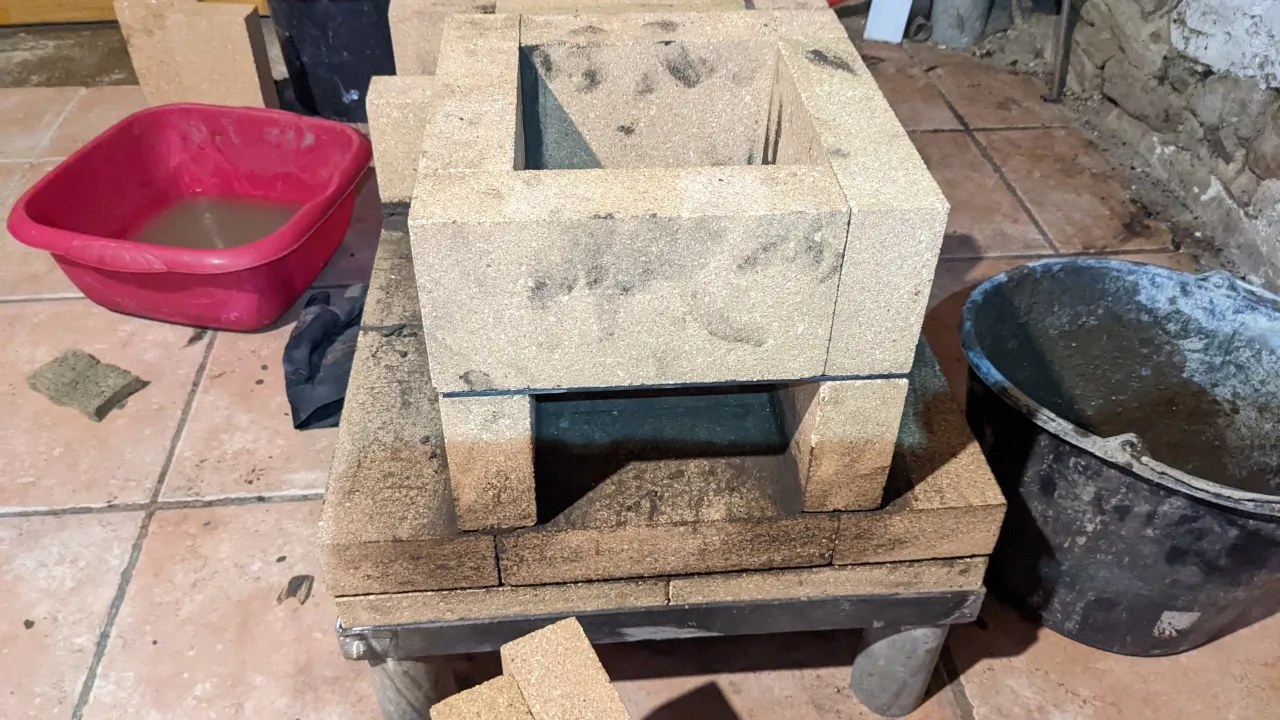

J’ai incorporé un morceau de barre plate en acier pour soutenir les briques au-dessus de l’accès à l’éclairage et au nettoyage.

Désormais, je n’utiliserai plus de mortier, les briques réfractaires seront empilées et maintenues en place par une armature en acier.

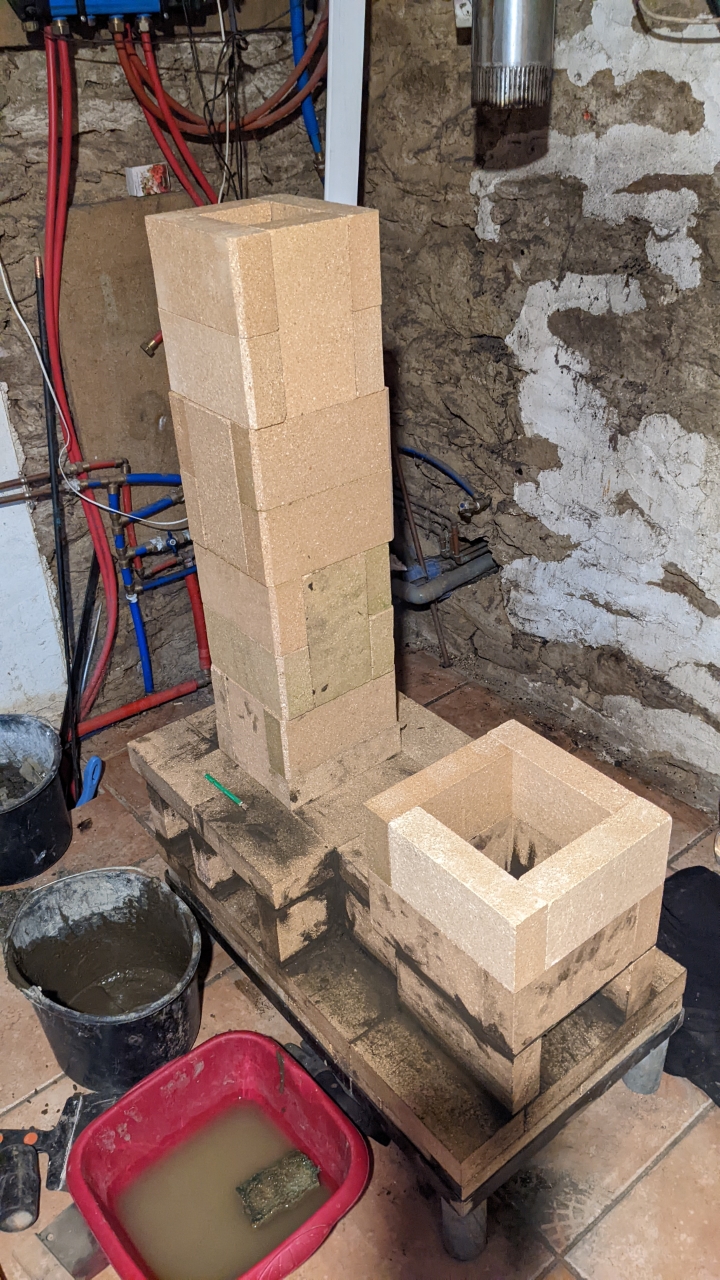

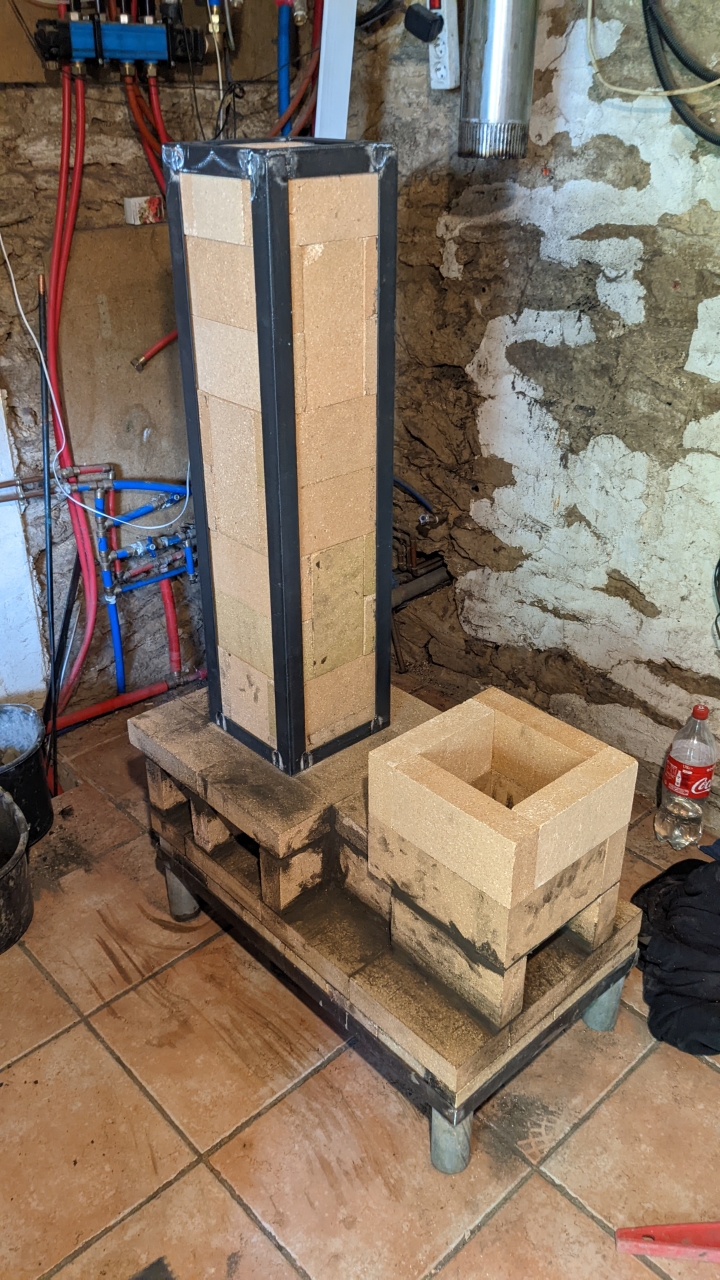

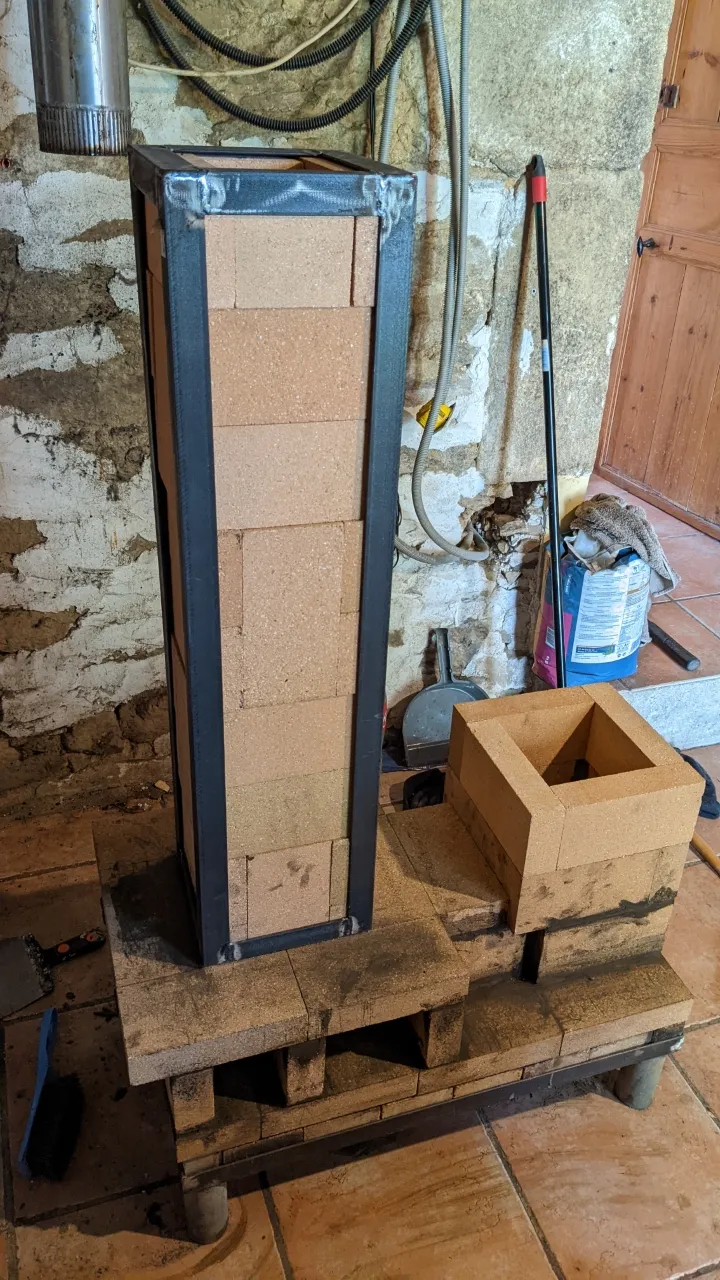

En commençant par la colonne montante de la cheminée, j’empile les briques réfractaires en alternant 4 configurations horizontales et 2 verticales. Cela donne une contremarche carrée de 12 cm de côté et, avec huit couches de briques, une hauteur de près de 90 cm.

Pour la construction de l’armature en cornières d’acier, je suis retourné à l’atelier pour la construire. C’était, comme je l’ai découvert, une mauvaise idée. Elle s’est avérée très serrée et difficile à glisser sur la pile de briques.

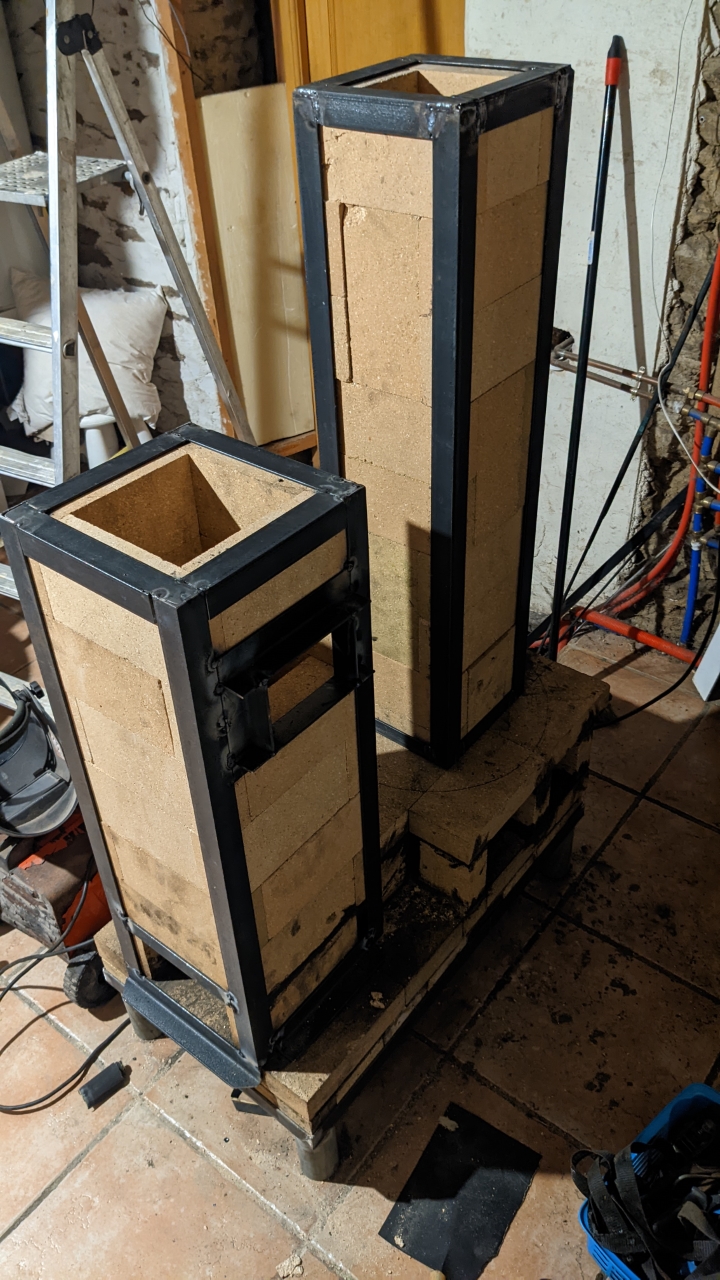

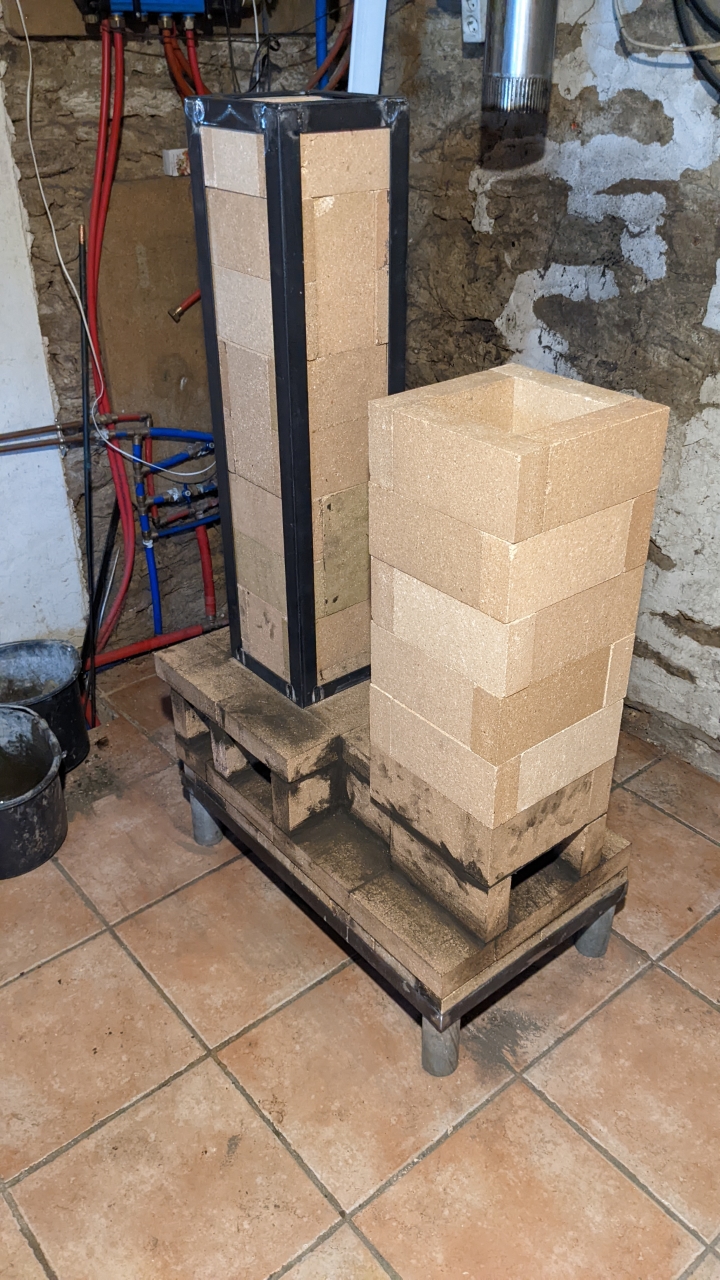

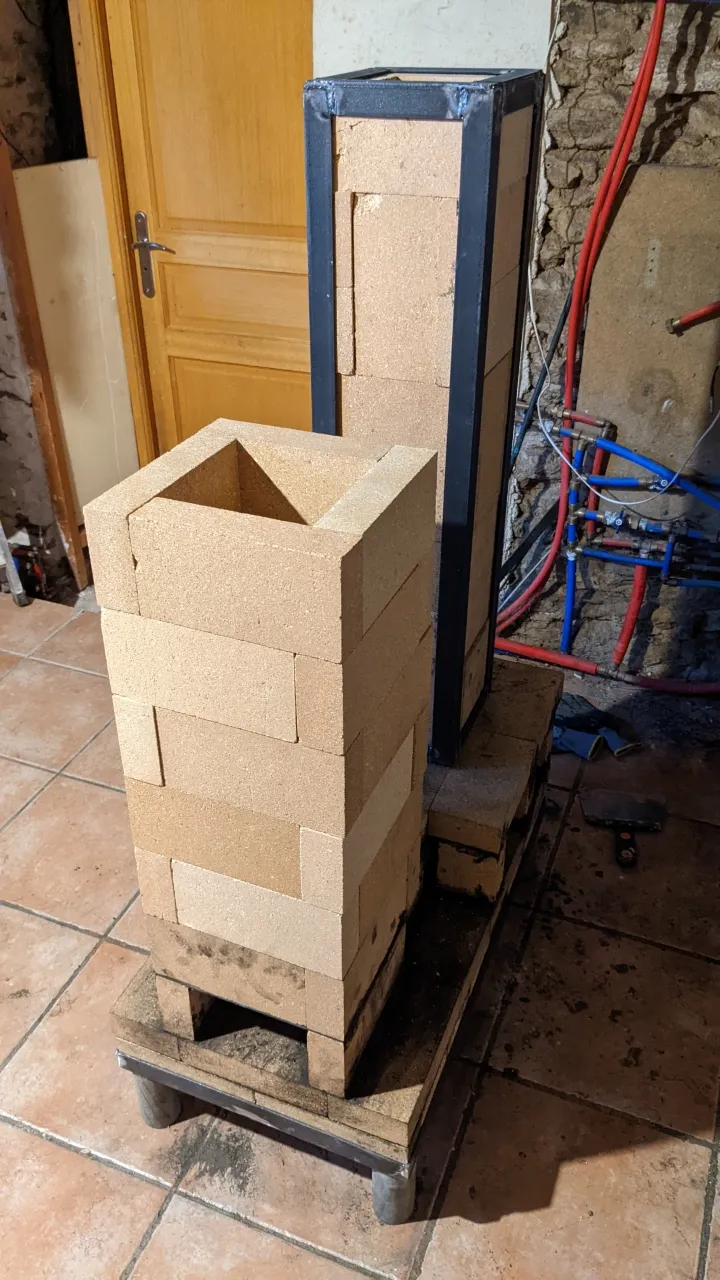

Ensuite, vous posez cinq autres couches de briques réfractaires pour l’alimentation en combustible, de manière à obtenir un carré de 18 cm de côté.

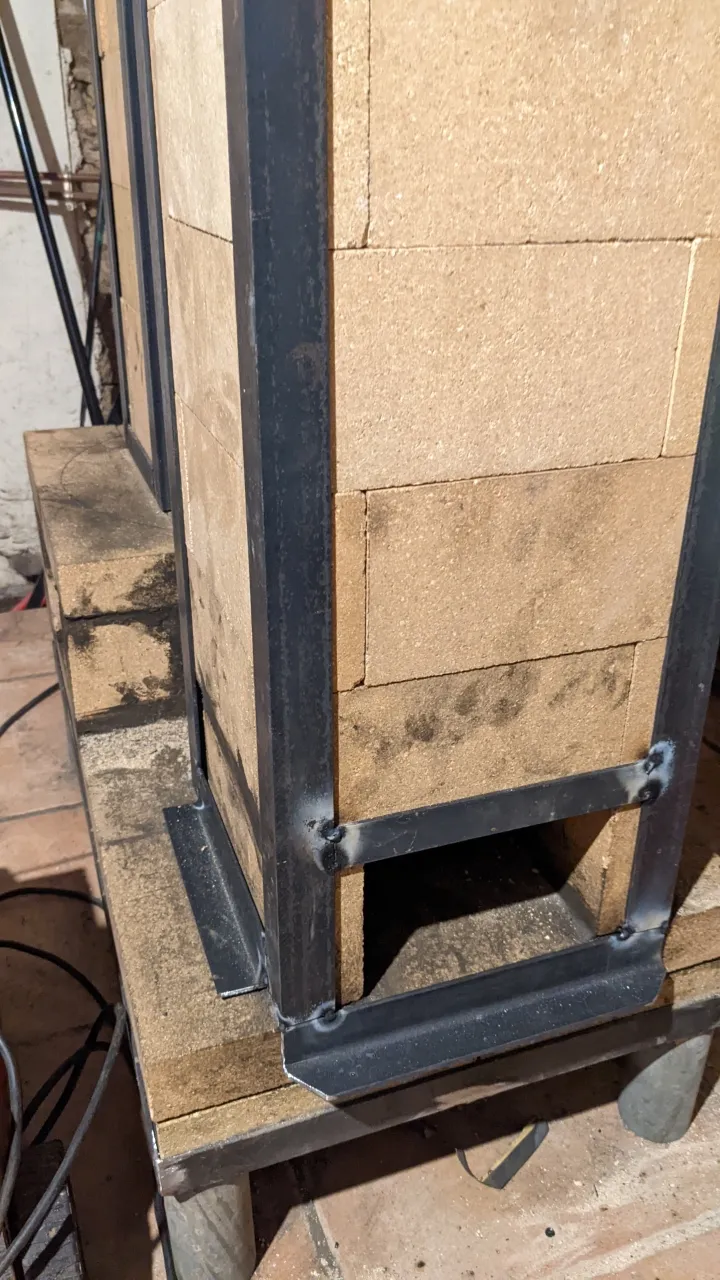

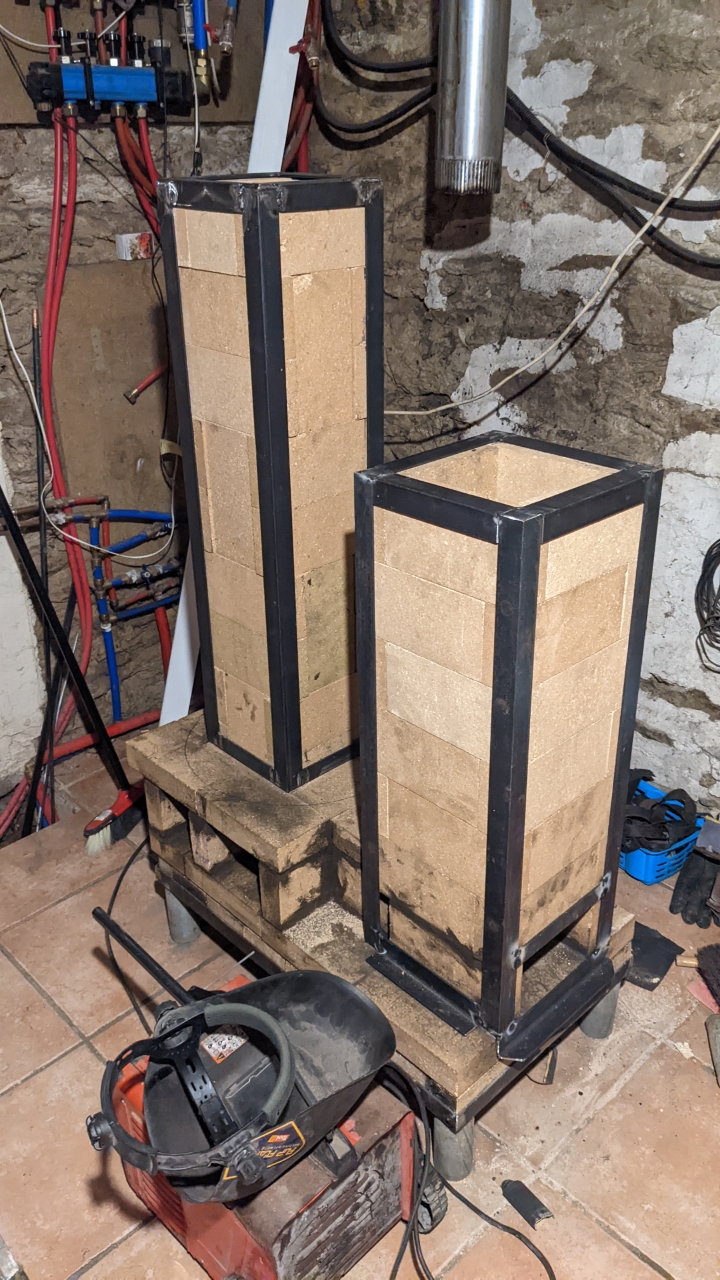

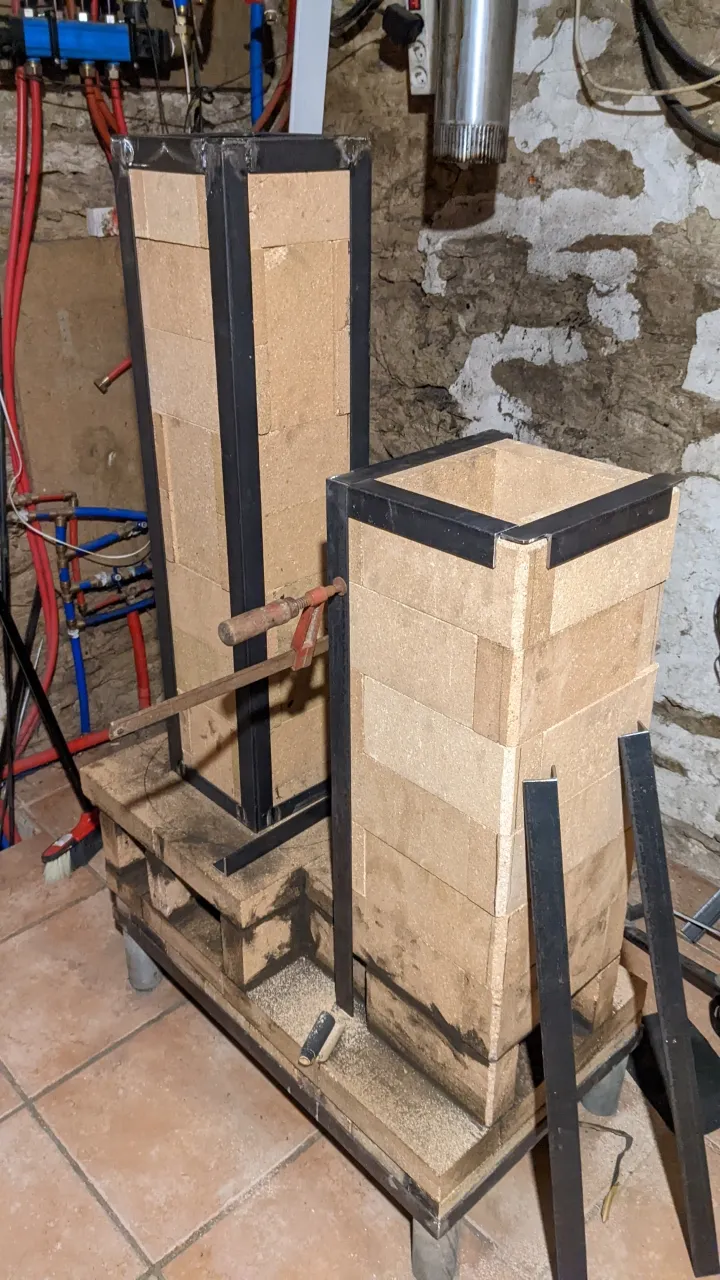

Cette fois-ci, j’ai décidé de construire et de souder la structure en acier en place. Incluant un accès pour l’éclairage et le nettoyage.

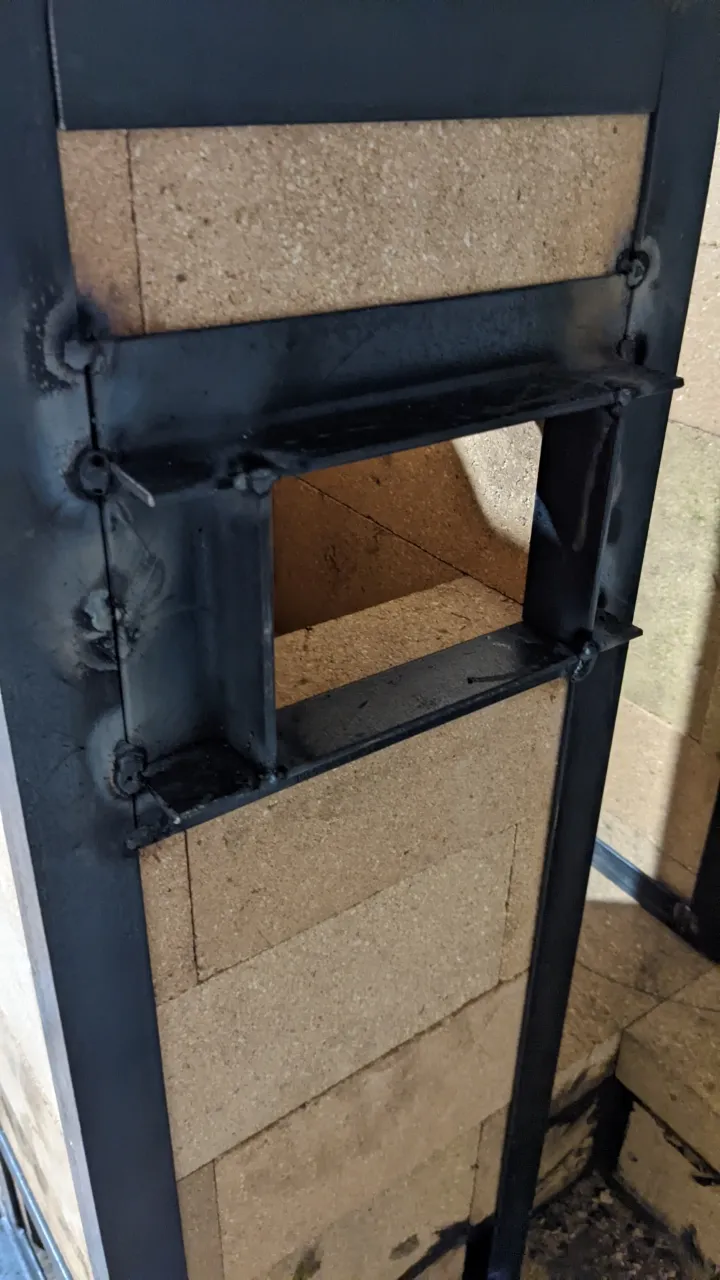

J’ai laissé une brique pour permettre une entrée d’air et j’ai ajouté quelques cornières en acier pour former l’entrée.

Je réutilise le cylindre en acier inoxydable de mon poêle-fusée à gravité, en le raccourcissant légèrement pour l’adapter au nouveau réchaud à fusée multi-combustible.

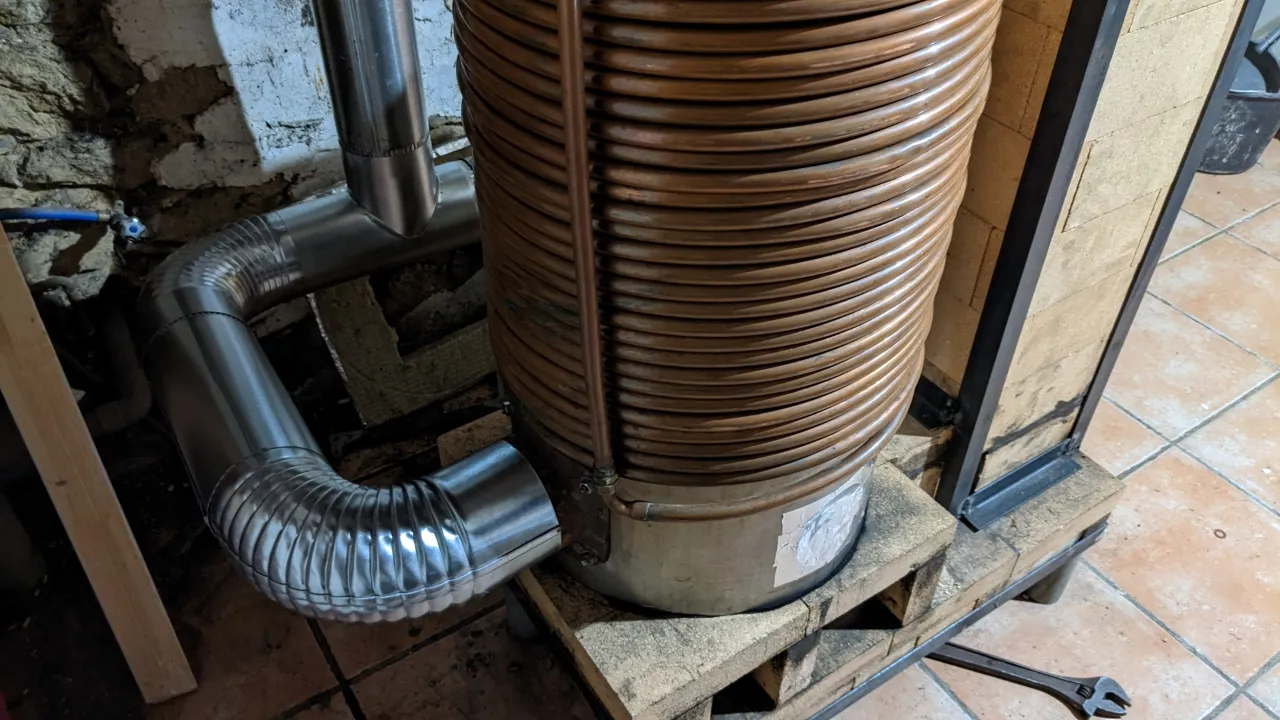

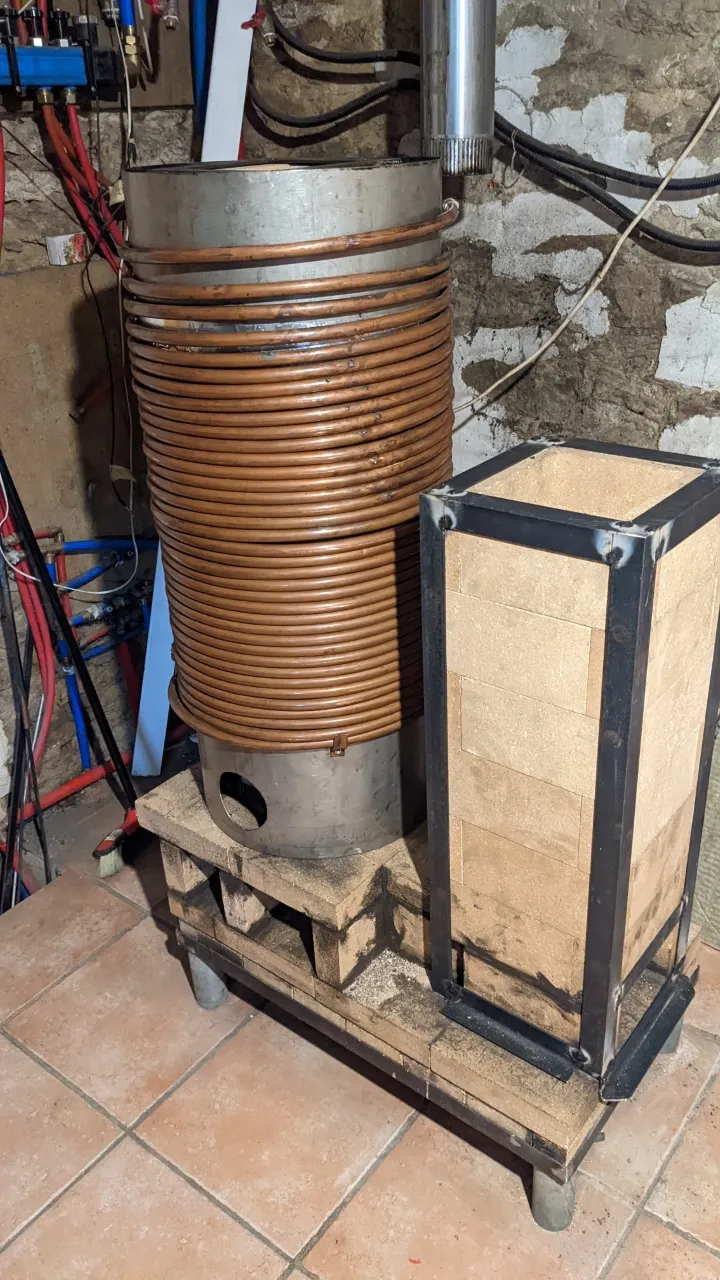

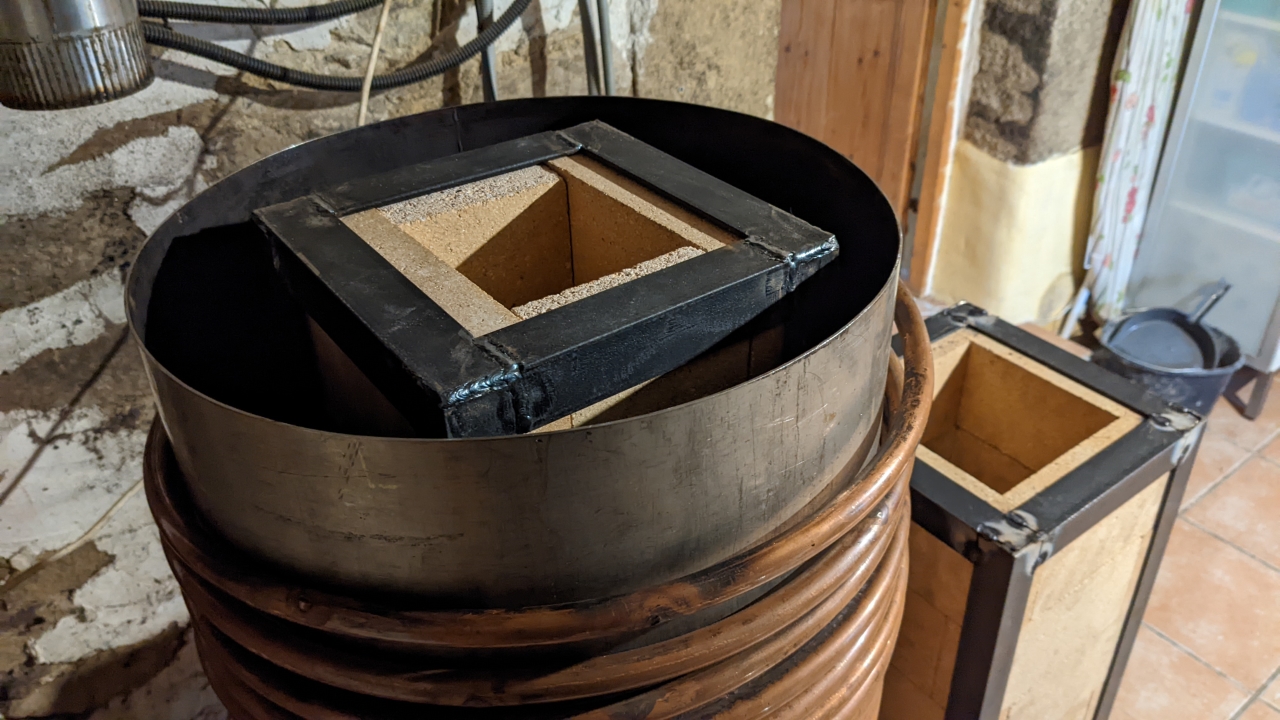

Le cylindre repose sur la plate-forme en briques au centre de la colonne montante du poêle. Ensuite, la majeure partie des tuyaux en cuivre est ajoutée.

Pour sceller le fond du cylindre contre les briques, j’ai trouvé une bande résistante à la chaleur pour barbecue sur Amazon. Bien que je ne pense pas que ce soit nécessaire, les cendres du feu colmateront naturellement tous les espaces.

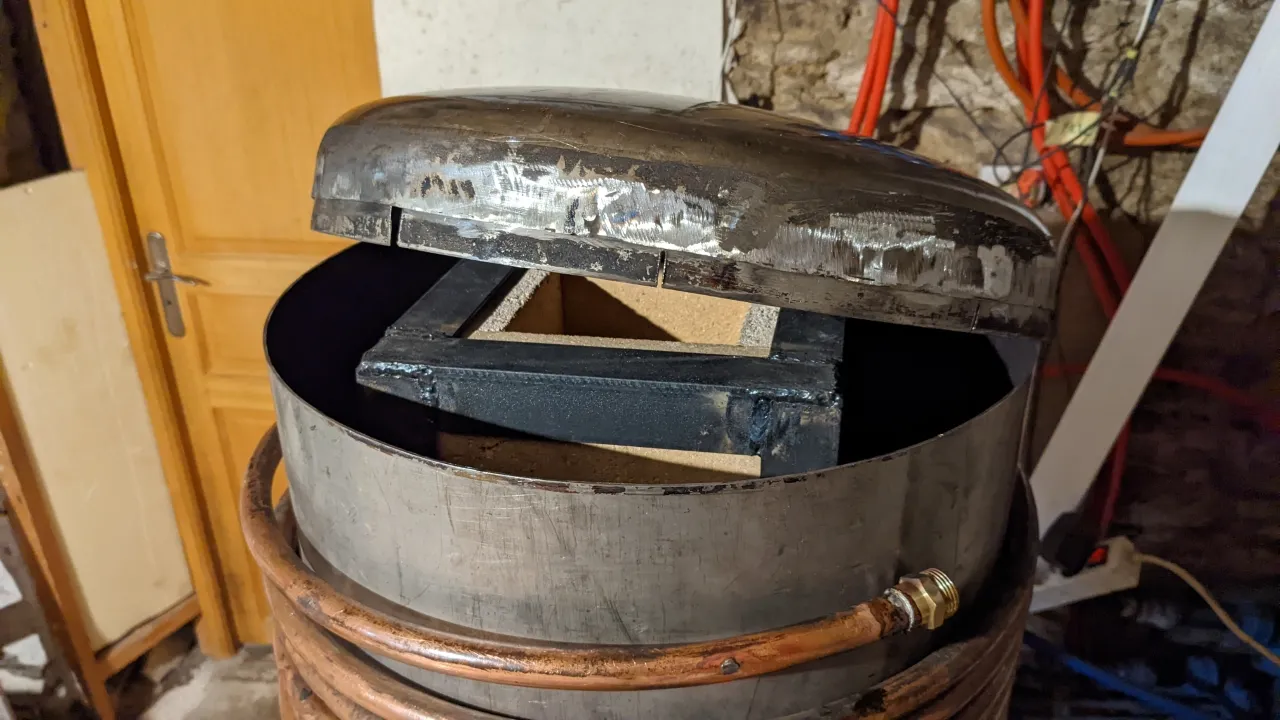

Ensuite, je remets en place le dôme du cylindre et je l’attache avec un ruban adhésif en aluminium haute température de bonne qualité.

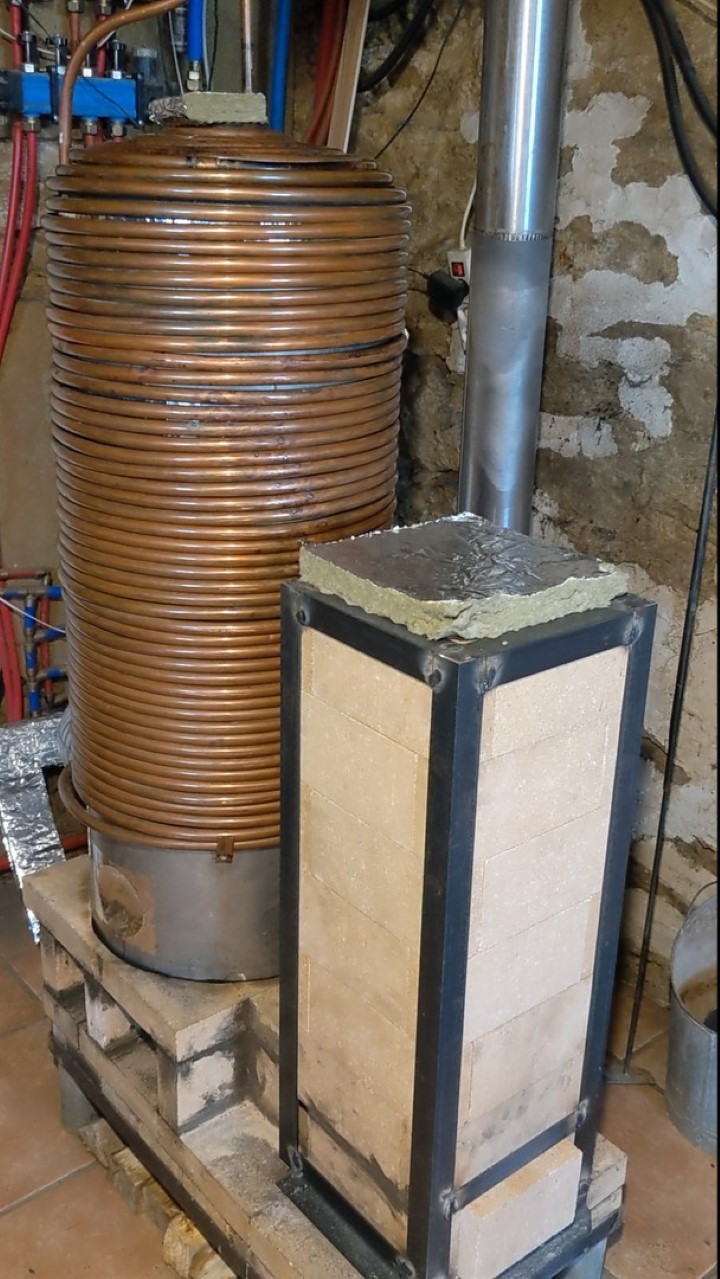

Le reste de la tuyauterie en cuivre est ensuite assemblé sur le dessus du cylindre du poêle à fusée. Au total, il y a environ 50 mètres de tuyaux en cuivre pour faire passer la chaleur dans les circuits de chauffage au sol.

Comme la température de l’eau à la sortie du Poêle à fusée peut atteindre 75° à certains moments, j’ai installé un réservoir de 60 litres qui sert de tampon entre le poêle et les circuits de chauffage au sol.

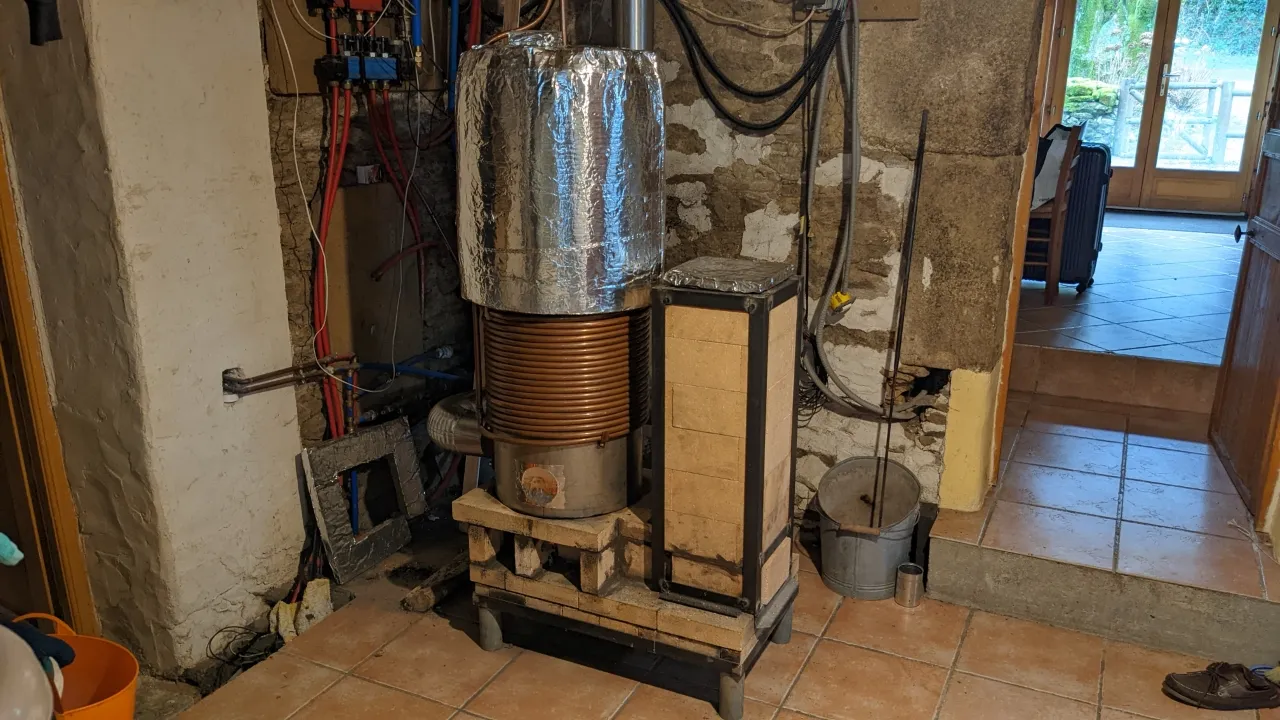

Après avoir raccordé le tuyau d’évacuation et purgé l’air des tuyaux de récupération de chaleur, c’est parti pour le premier test, voici un court-métrage YouTube du Poêle à fusée en action.

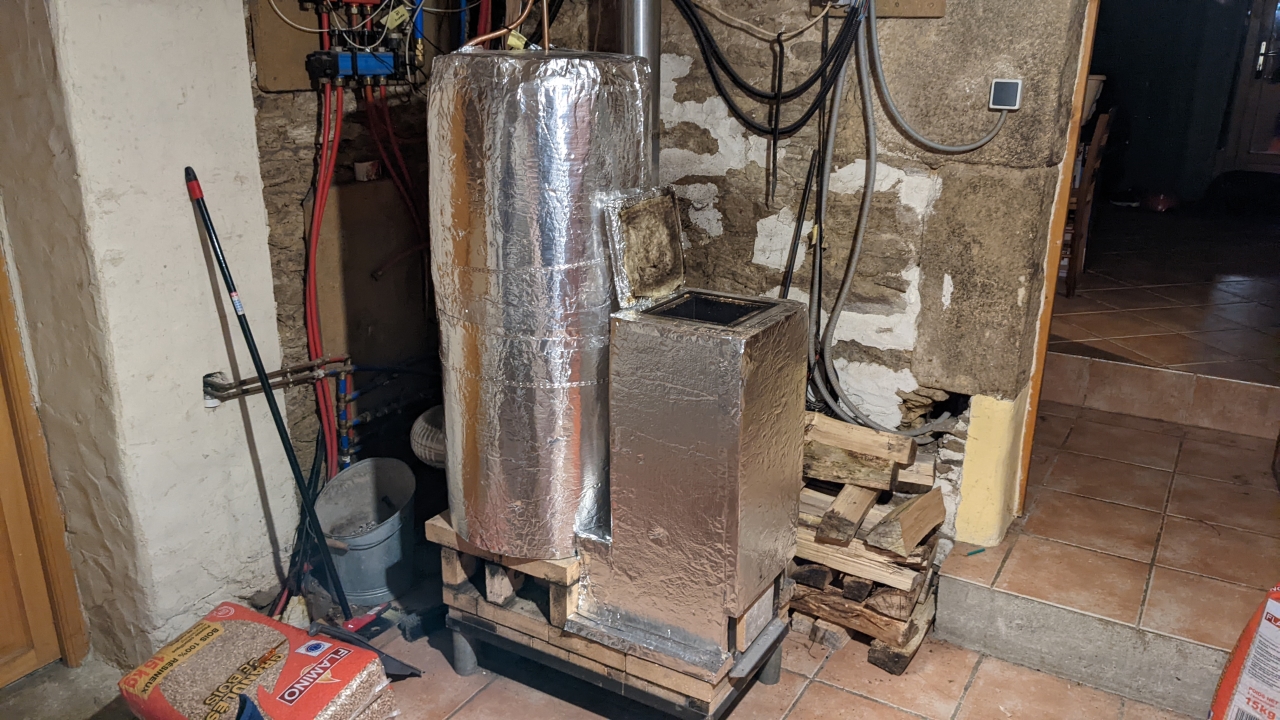

En découpant des panneaux isolants FireRock de 4 cm d’épaisseur (qui sont recouverts sur une face d’une couche de papier d’aluminium) et en les fixant avec du ruban adhésif en aluminium, j’ai recouvert le poêle à fusée pour conserver autant de chaleur que possible dans le système.

Je pense que cela lui donne aussi un bon look ! Un peu comme une grosse fusée brillante ;-)

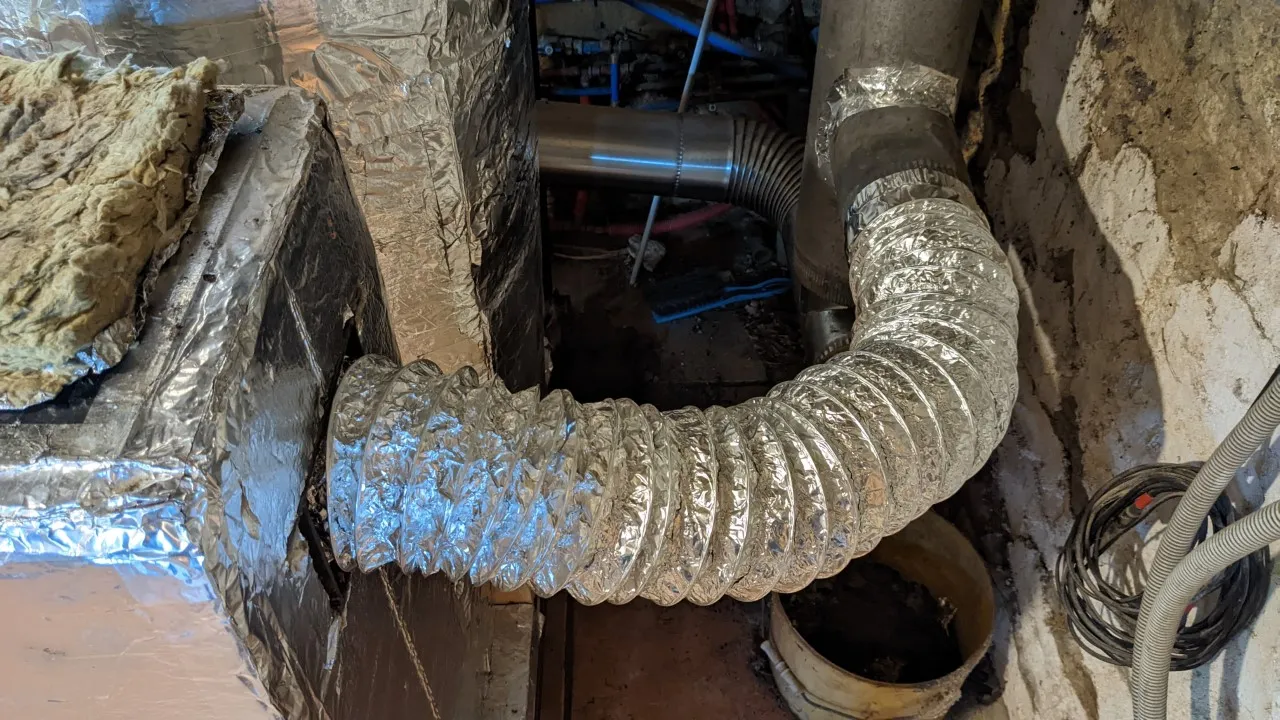

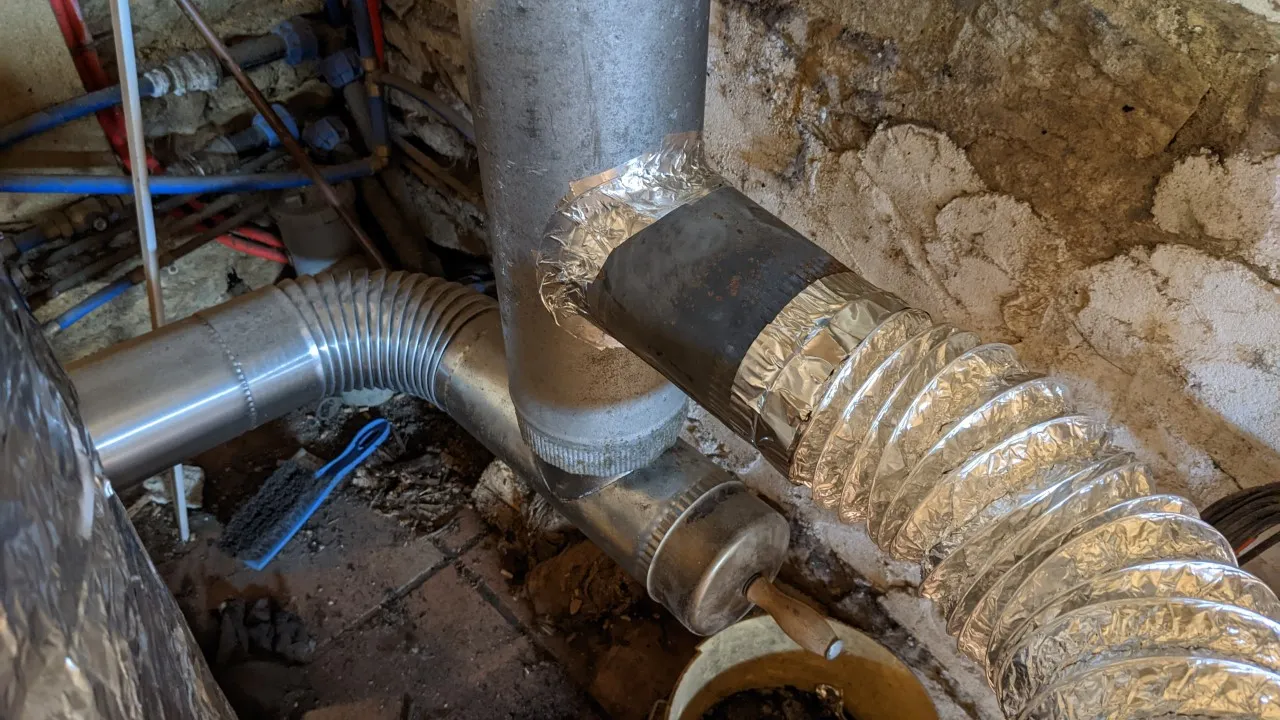

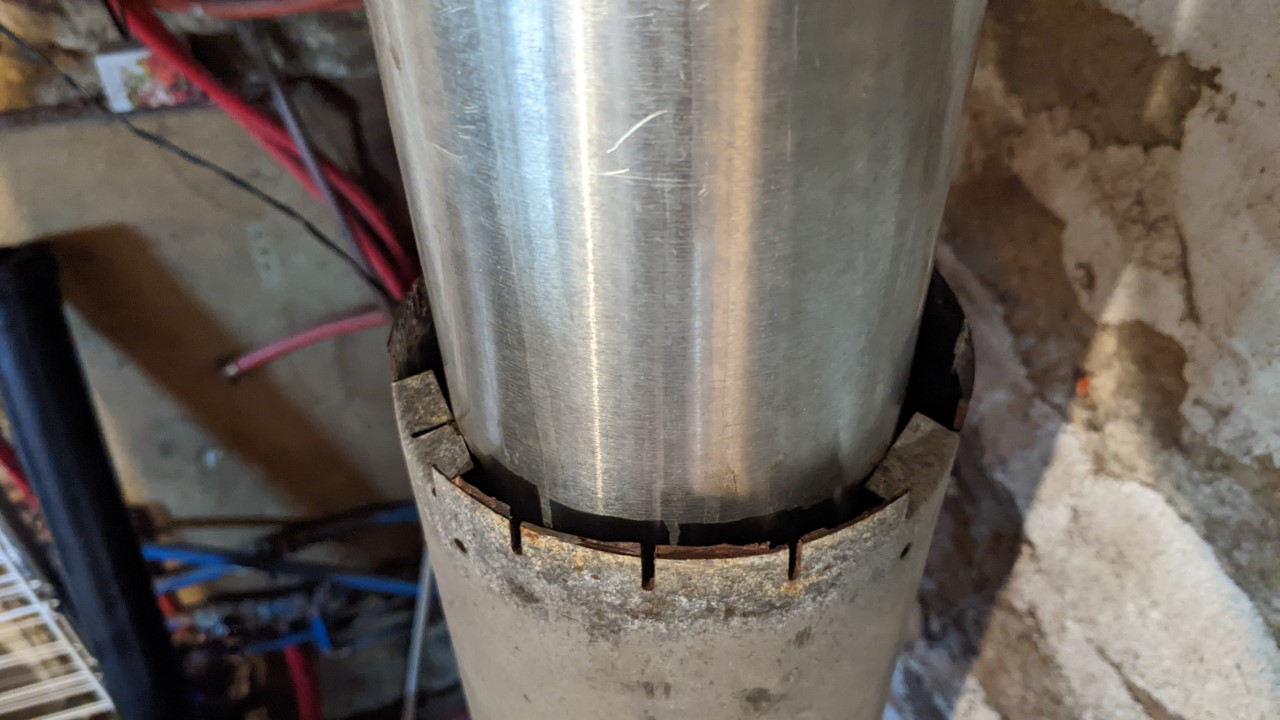

En ajoutant un plus gros morceau de tuyau de cheminée par-dessus le tuyau de cheminée existant et en créant une prise en T, puis en le reliant à l’entrée d’air du poêle à fusée avec un tuyau flexible en aluminium.

En faisant cela, je peux récupérer une partie de la chaleur qui s’échappe par la cheminée et le feu n’est pas refroidi par l’air entrant. Cela augmentera encore l’efficacité du poêle.
