Estufa de cohete multicombustible casera

Durante los últimos años, he estado calentando nuestra casa usando mi estufa cohete alimentada por gravedad. Esto ha estado funcionando muy bien, pero con el aumento en el precio y la menor disponibilidad de pellets de madera decidí construir una nueva estufa cohete. La estufa se utiliza para calentar agua para mi sistema de calefacción por suelo radiante.

**La idea es hacer una estufa cohete que pueda funcionar con diferentes combustibles. ¡Cualquier cosa, desde pellets de madera, troncos, recortes de madera y desechos, ladrillos de serrín, troncos de papel y realmente cualquier otra cosa que se quema! El material principal para la construcción iba a ser ladrillos refractarios, ya que son fáciles de conseguir, y ángulos de acero para la estructura. Una vez más, el calor se transfiere al sistema de calefacción por suelo radiante. También planeé reutilizar tanto como fuera posible de mi estufa cohete alimentada por gravedad.

Desde hace un par de años trabajo como detallista de acero, por lo que tengo acceso al paquete de software Tekla Structures.

Así que decidí modelar la nueva estufa de cohetes utilizándolo, ya que tiene la ventaja sobre SketchUp de que puede producir planos de fabricación completos y listas de materiales para el proyecto.

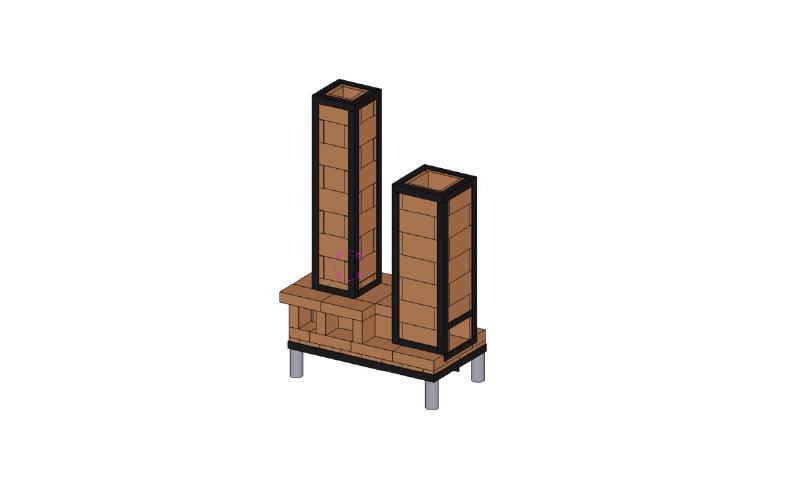

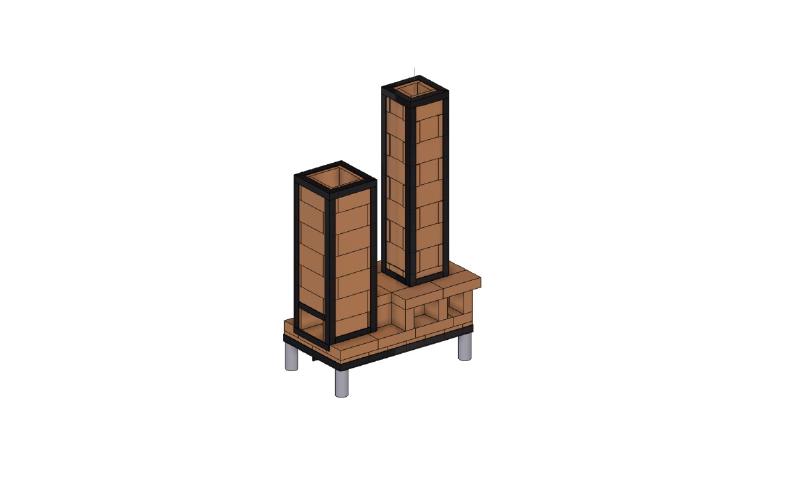

Como puede verse en las capturas de pantalla anteriores, el diseño consiste en un armazón de base metálica sobre patas, con ladrillos refractarios como principal material de construcción. Y de nuevo un armazón metálico para sujetar la entrada de combustible y la chimenea de combustión.

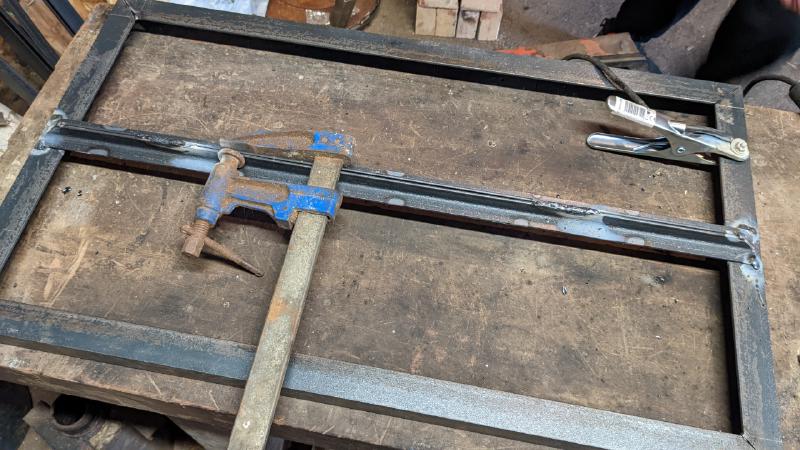

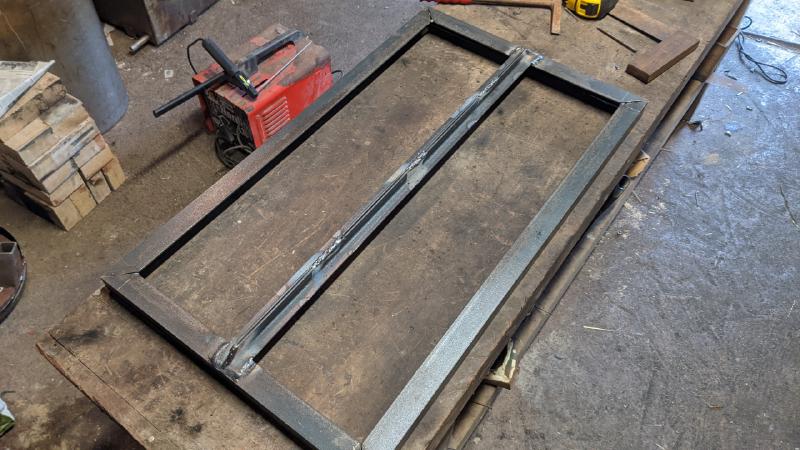

El marco rectangular se construye con un ángulo de acero de 35x35x3,5 mm, cortado a 45° en las esquinas. Luego se añade un soporte central de un ángulo de acero doble, espalda con espalda, de 20x20x3.

Esto produce un soporte sólido para los ladrillos de la estufa cohete.

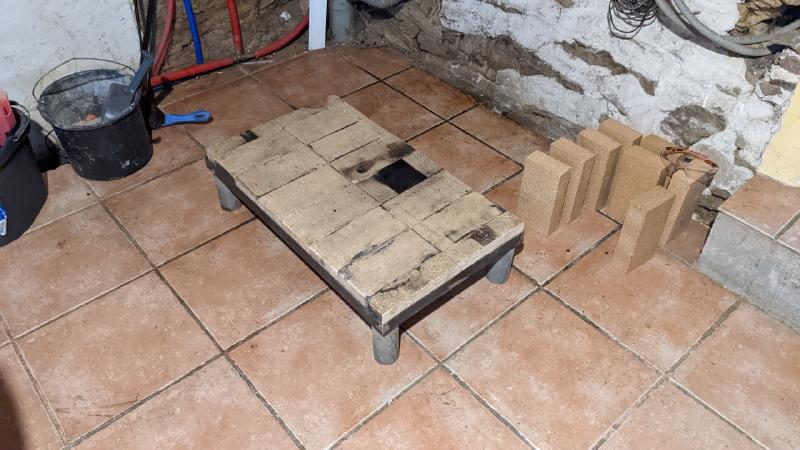

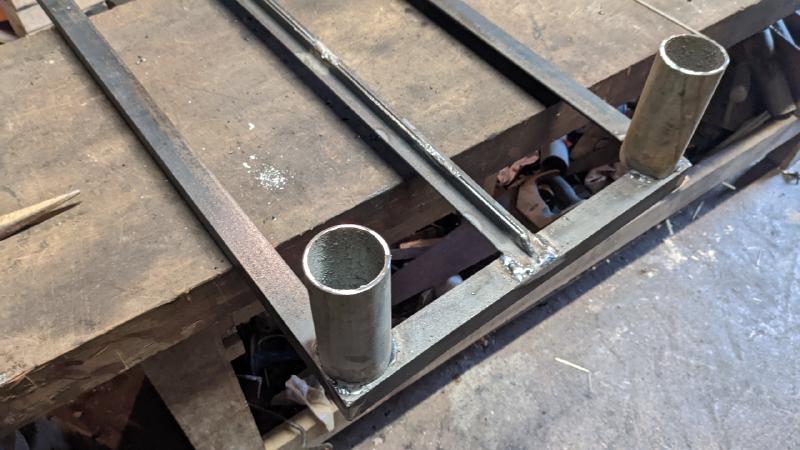

Luego añadí 120 mm de tubo de 70 mm (lo que tenía por ahí) en cada esquina para terminar la base.

Ahora que la estructura de soporte está hecha, es el momento de construir la estufa cohete in situ > >Es necesario construirla en su lugar ya que será demasiado pesada para moverla una vez terminada.

Añadir la primera capa base de ladrillos refractarios utilizando una pequeña cantidad de mortero de alta temperatura entre los ladrillos.

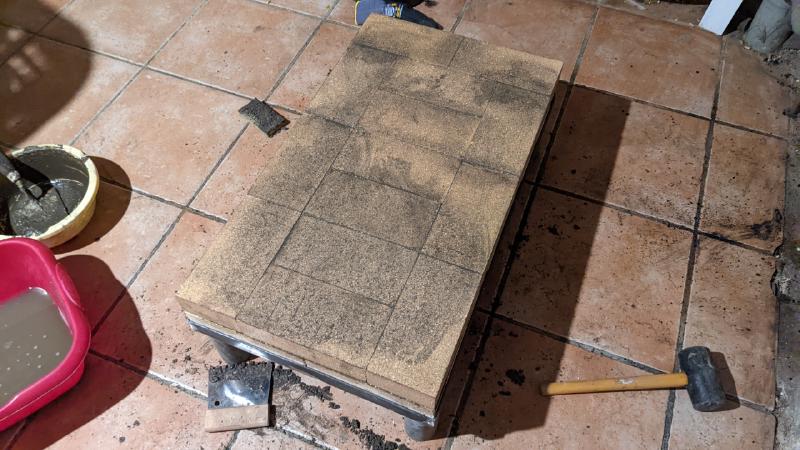

A continuación, añadir la segunda capa de base con una configuración diferente para producir una base hermética. De nuevo utilizando una pequeña cantidad de mortero.

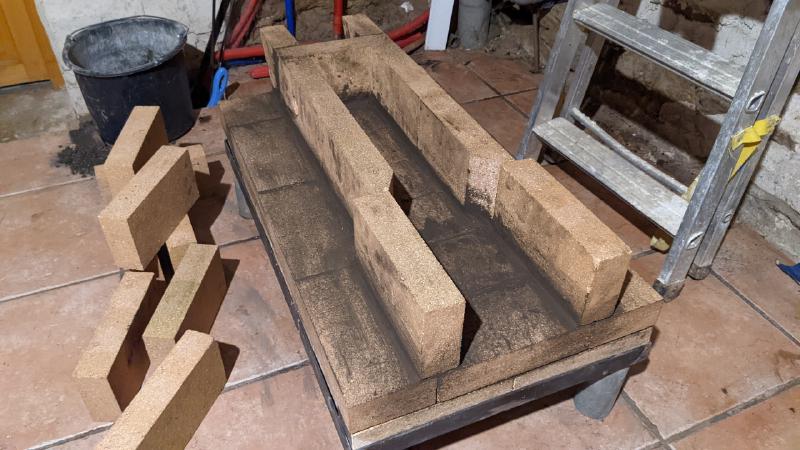

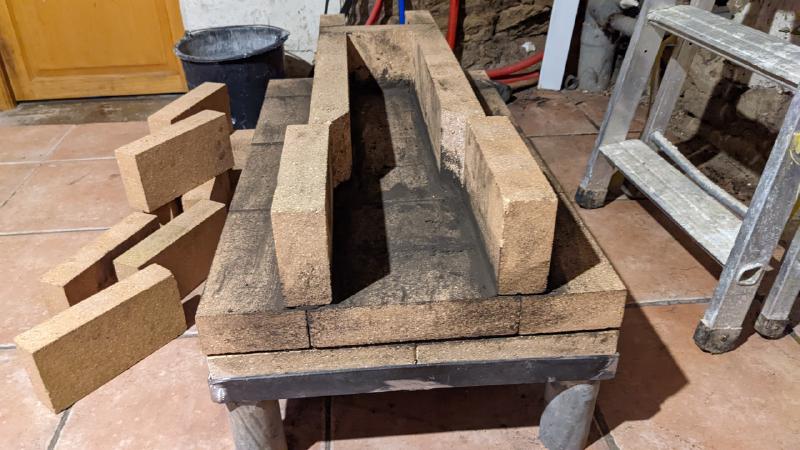

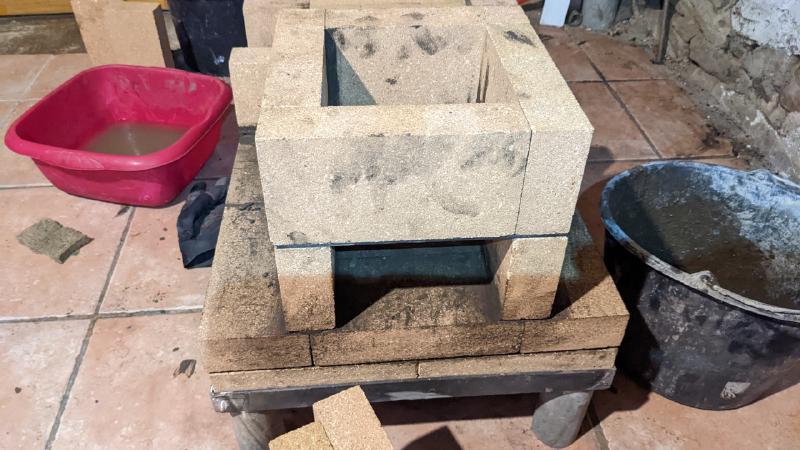

Ahora que la base está terminada es el momento de construir las capas de la estufa cohete. La primera capa es la cámara de combustión y la cámara de combustión que conduce a la chimenea ascendente.

Había planeado hacer una pausa en esta fase para dejar secar el mortero. Pero los ladrillos refractarios, incluso después de humedecerlos antes de usarlos, están extrayendo la humedad del mortero. > >¡Voy a tener que trabajar deprisa!

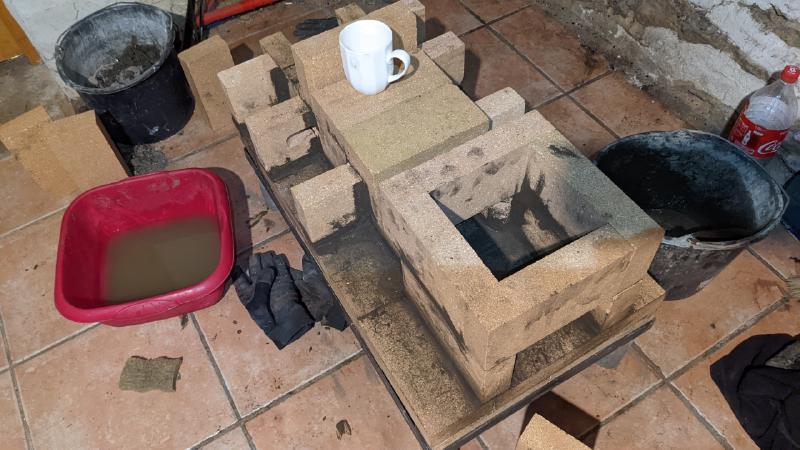

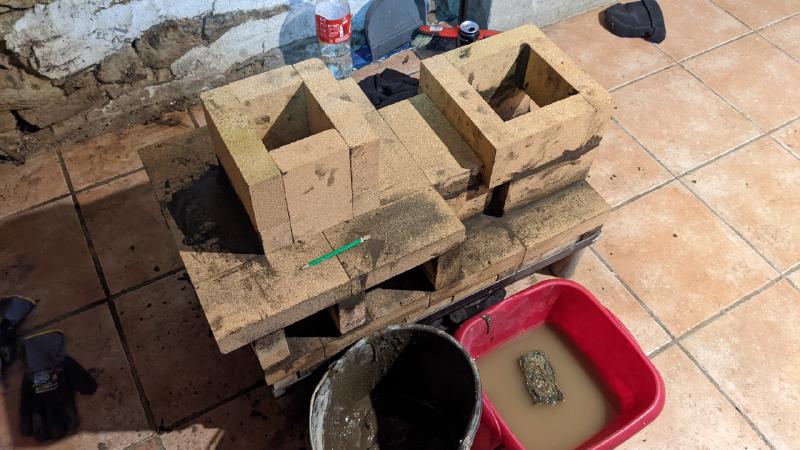

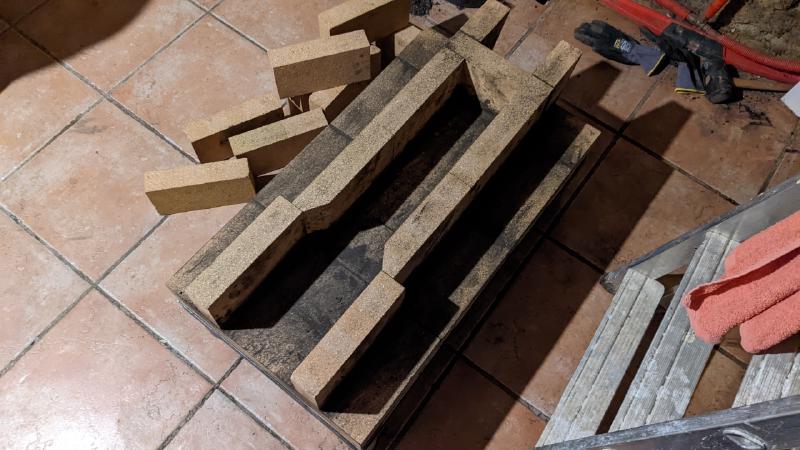

La siguiente capa añade la plataforma para el cilindro que se utilizará para transferir el calor al sistema de calefacción por suelo radiante.

Esta capa también sella el canal de quemado entre el hogar y el tubo ascendente de la chimenea.

He incorporado un trozo de barra plana de acero para sostener los ladrillos por encima del acceso de iluminación/limpieza

A partir de ahora no utilizaré mortero, los ladrillos refractarios se apilarán y se sujetarán con un armazón de acero.

Empezando por la contrahuella de la chimenea, apilo los ladrillos refractarios alternando 4 configuraciones horizontales y 2 verticales. De este modo se obtiene una contrahuella cuadrada de 12 cm y, con ocho capas de ladrillos, una altura de casi 90 cm.

Para la estructura de ángulo de acero, volví al taller para construirla. Como pude comprobar, fue una mala idea. Resultó ser muy apretado y difícil de deslizar sobre la pila de ladrillos.

A continuación, se colocan cinco capas más de ladrillos refractarios para el alimentador de combustible, en una configuración que forme un cuadrado de 18 cm.

Esta vez decidí construir y soldar la estructura de acero en su lugar. Incluyendo un acceso para iluminación y limpieza.

Dejé fuera un ladrillo para permitir una entrada de aire y añadí un ángulo de acero para formar la entrada.

Estoy reutilizando el cilindro de acero inoxidable de mi estufa cohete alimentada por gravedad, acortandolo ligeramente para adaptarlo a la nueva estufa cohete multicombustible.

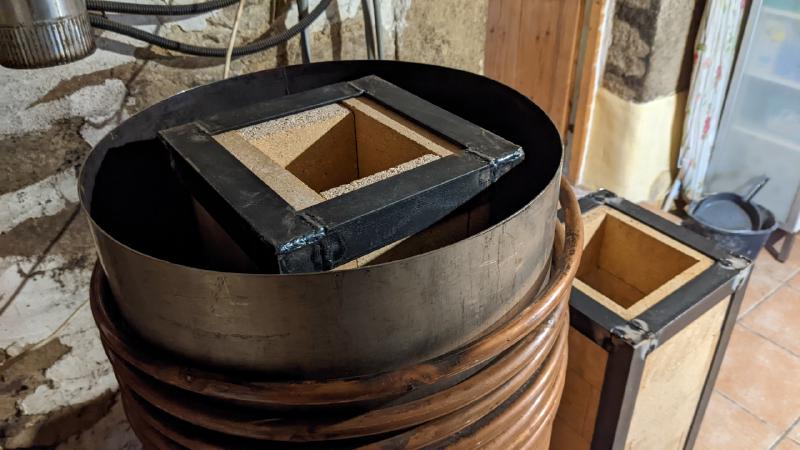

El cilindro descansa sobre la plataforma de ladrillos en el centro alrededor del elevador de la estufa. Luego se añade la mayor parte de los tubos de cobre.

Para sellar la parte inferior del cilindro contra los ladrillos encontré una tira resistente al calor de barbacoa en Amazon. Aunque no creo que sea necesario, ya que la ceniza del fuego sellará naturalmente cualquier hueco.

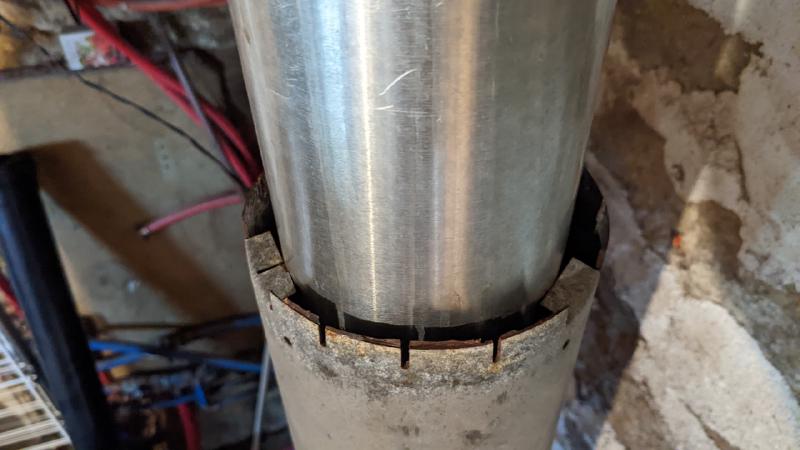

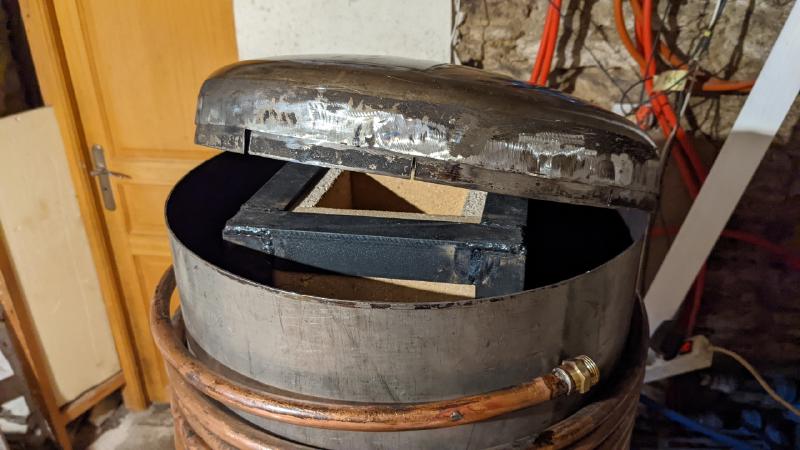

A continuación, vuelva a colocar la cúpula del cilindro y la fijación con una buena calidad, cinta de aluminio de alta temperatura

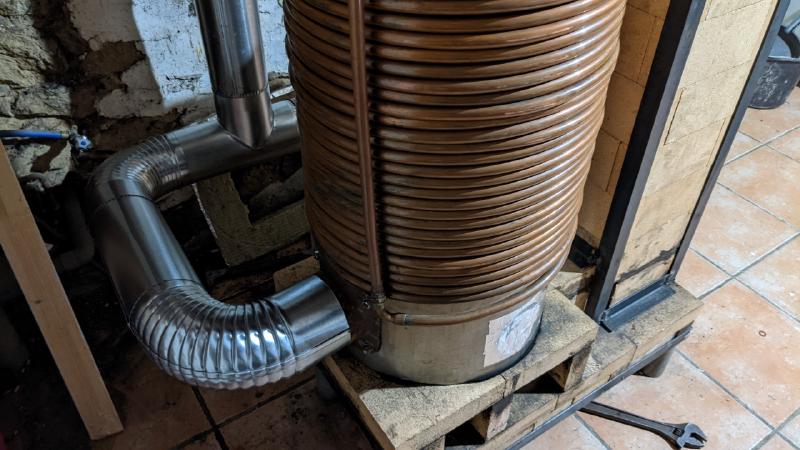

A continuación, el resto de las tuberías de cobre se monta en la parte superior del cilindro de la estufa cohete. En total hay unos 50 metros de tuberías de cobre para pasar el calor a los circuitos de calefacción por suelo radiante.

Como la temperatura del agua que sale de la estufa Rocket puede alcanzar a veces los 75°, tengo un depósito de cabecera de 60 litros para que actúe como amortiguador entre la estufa y los circuitos de calefacción por suelo radiante.

Después de conectar el conducto de humos y purgar el aire de los tubos de recuperación de calor, es con la primera prueba, aquí está un corto de YouTube de la estufa Rocket en acción

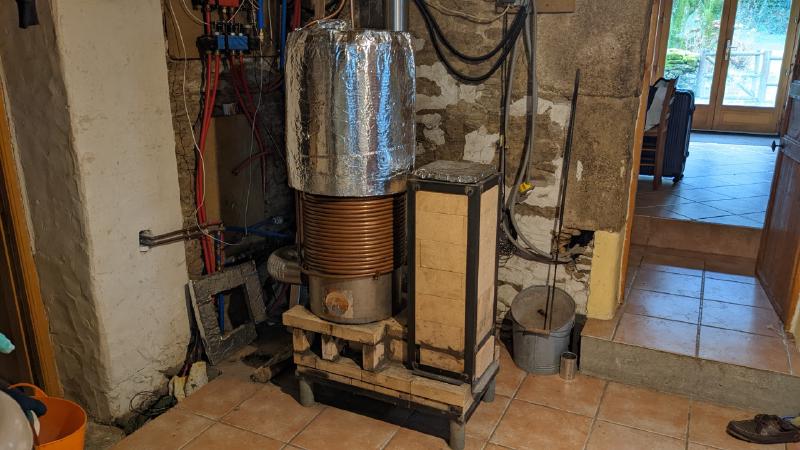

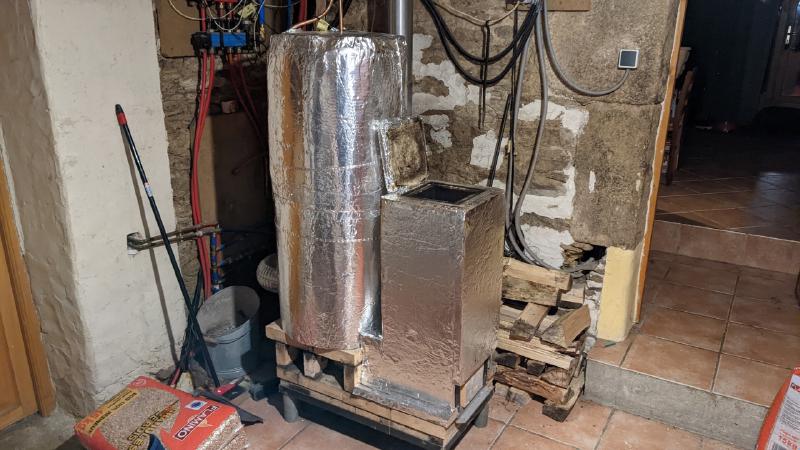

Cortando paneles aislantes FireRock de 4 cm de grosor (que vienen recubiertos por un lado con una capa de papel de aluminio) y fijándolos con cinta adhesiva de aluminio, he cubierto la estufa cohete para mantener la mayor parte posible del calor en el sistema.

¡Creo que también le da un aspecto bastante bueno! Un poco como un gran cohete brillante ;-)

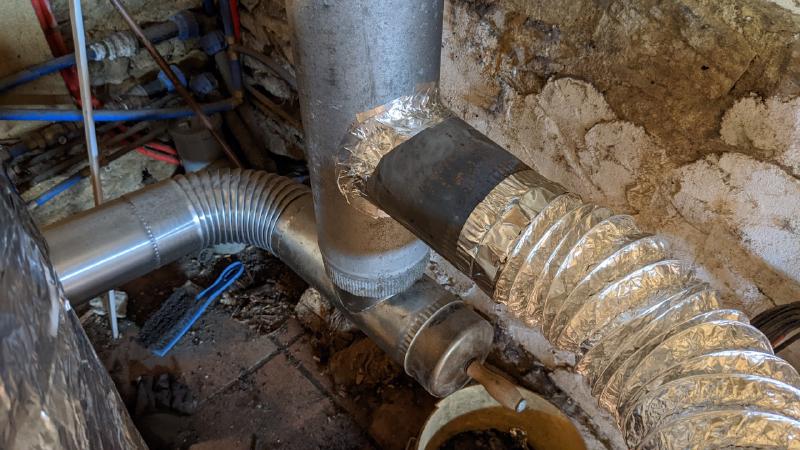

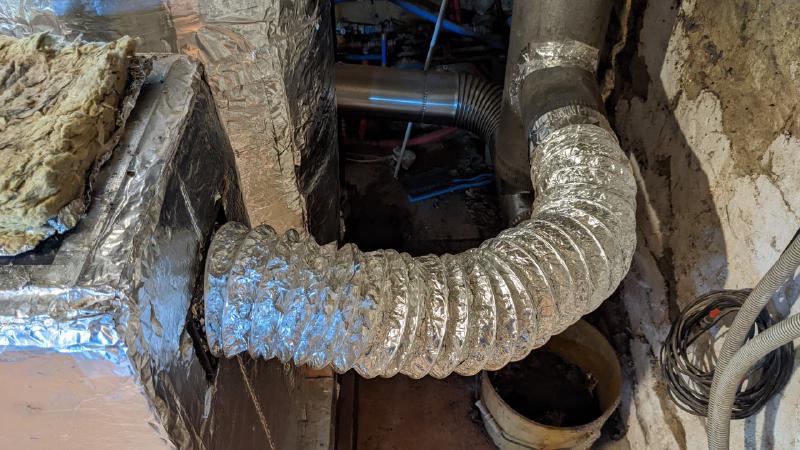

Mediante la adición de un trozo más grande de la tubería de combustión en la parte superior de la tubería de combustión existente y la creación de una “T” de salida, a continuación, conectar a la toma de aire estufa de cohetes con un tubo de aluminio flexible.

De esta forma puedo recuperar parte del calor que sube por la chimenea y el fuego no se enfría con el aire entrante. Esto aumentará aún más la eficiencia de la estufa.
