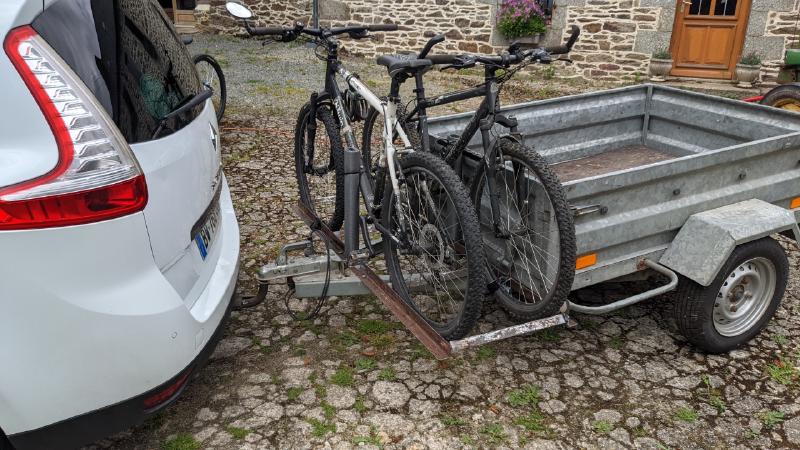

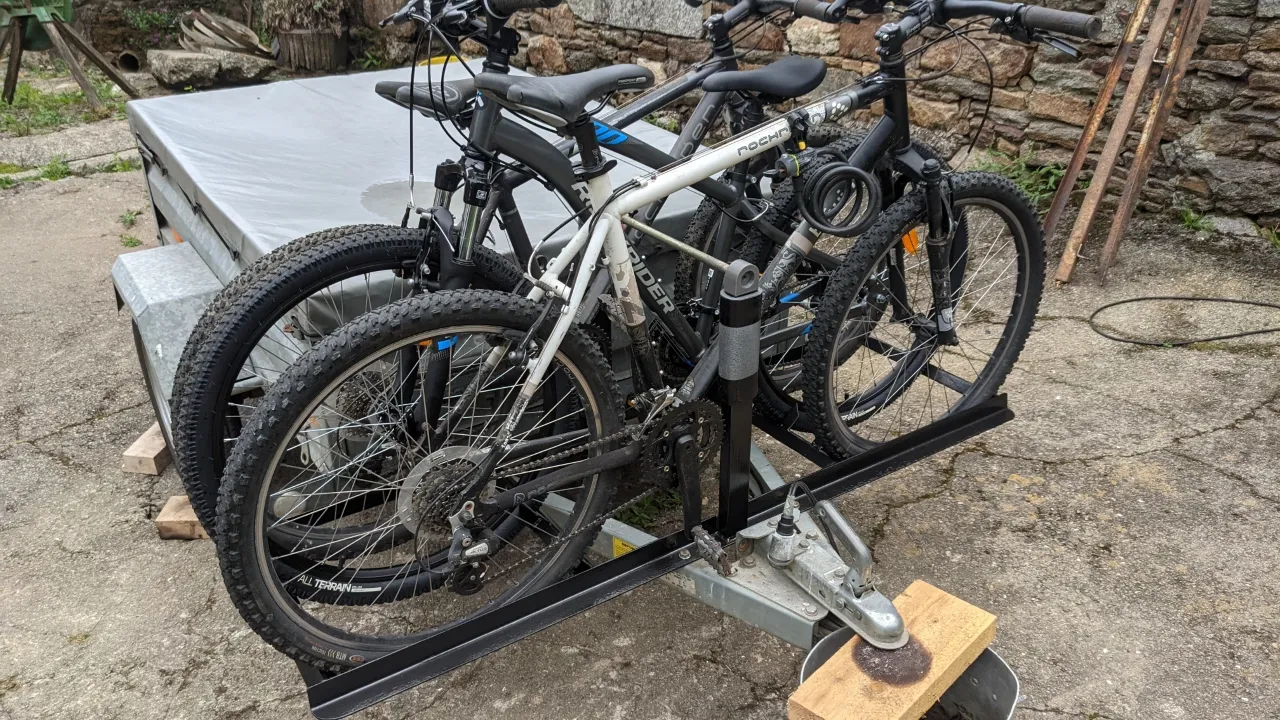

El portabicicletas de remolque terminado
Así es como construí un portabicicletas casero que se acopla al remolque de mi coche. Como se puede ver en la foto de arriba, el portaequipajes tiene capacidad para 3 bicicletas de montaña para adultos. Estábamos planeando unas vacaciones de verano en Grenoble, a más de 1000 km de donde vivimos en Bretaña. Por lo tanto, necesitaba una forma segura de llevar las bicicletas con nosotros.
Después de ir de compras para encontrar algunas secciones de acero adecuadas para hacer el portabicicletas, me di cuenta de que hacer lo que quería iba a costar alrededor de 200 € sólo en materia prima. Me puse a pensar y recordé que cuando compré mi remolque de tractor hace 15 años, venía con 2 espalderas de acero para transportar balas de heno.
La base para la construcción

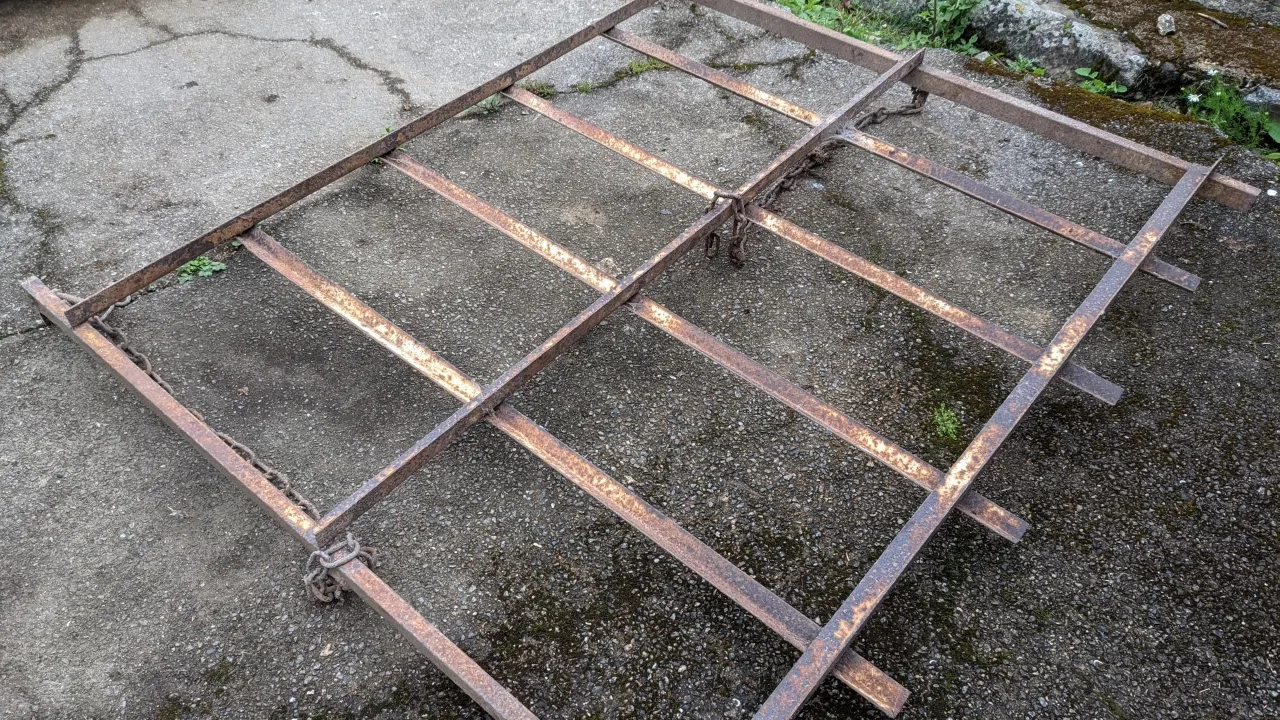

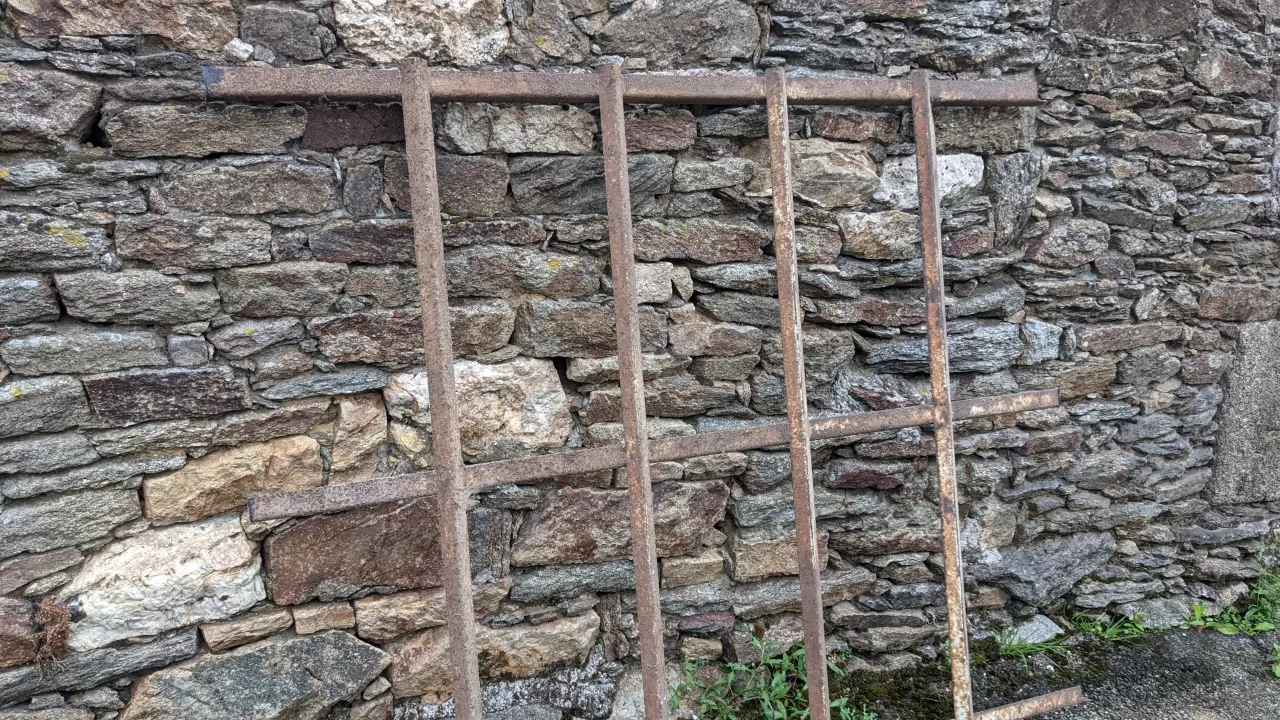

El estante de heno

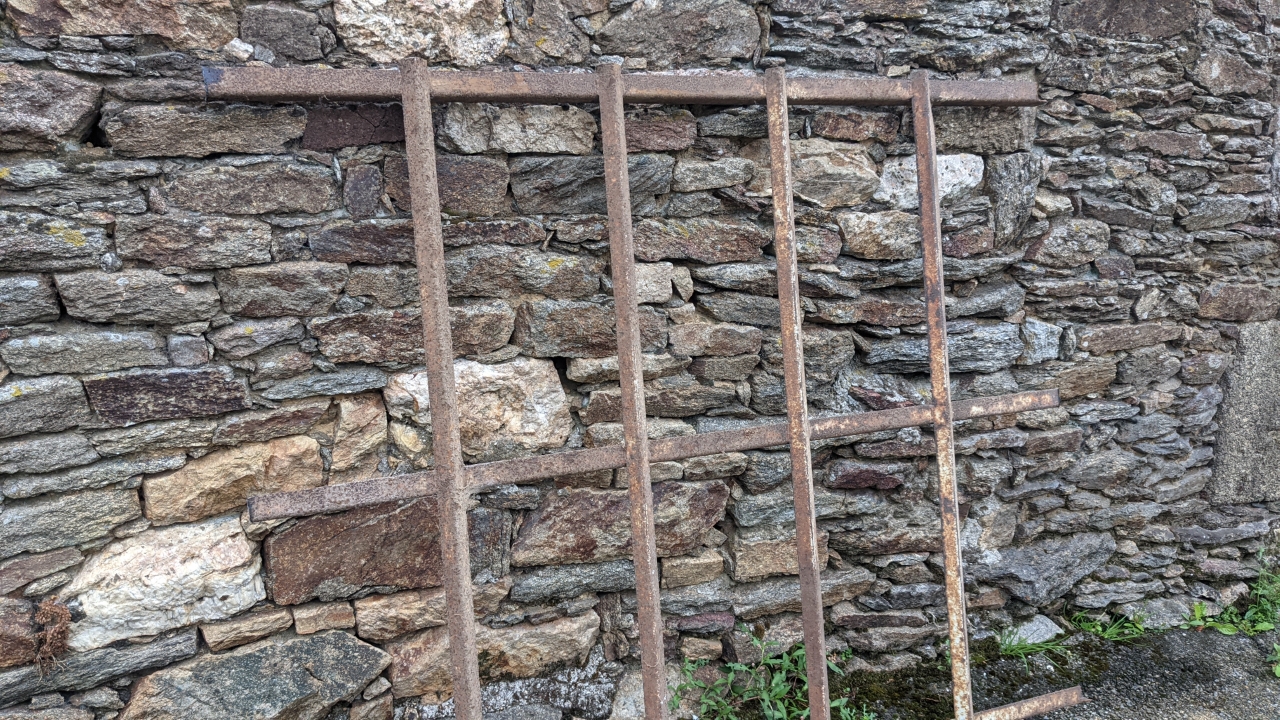

Cortarlo en pedazos
Desenterré éste de la parte trasera de mi cobertizo y empecé a desmontarlo con una amoladora angular.
El portabicicletas estaba construido con un ángulo de hierro de 50 x 50 x 3 mm y un tubo de acero de 60 x 30 x 2 mm. Una vez que he cortado el estante del heno en secciones de acero separadas, empecé a construir el portabicicletas.
Comenzando a construir

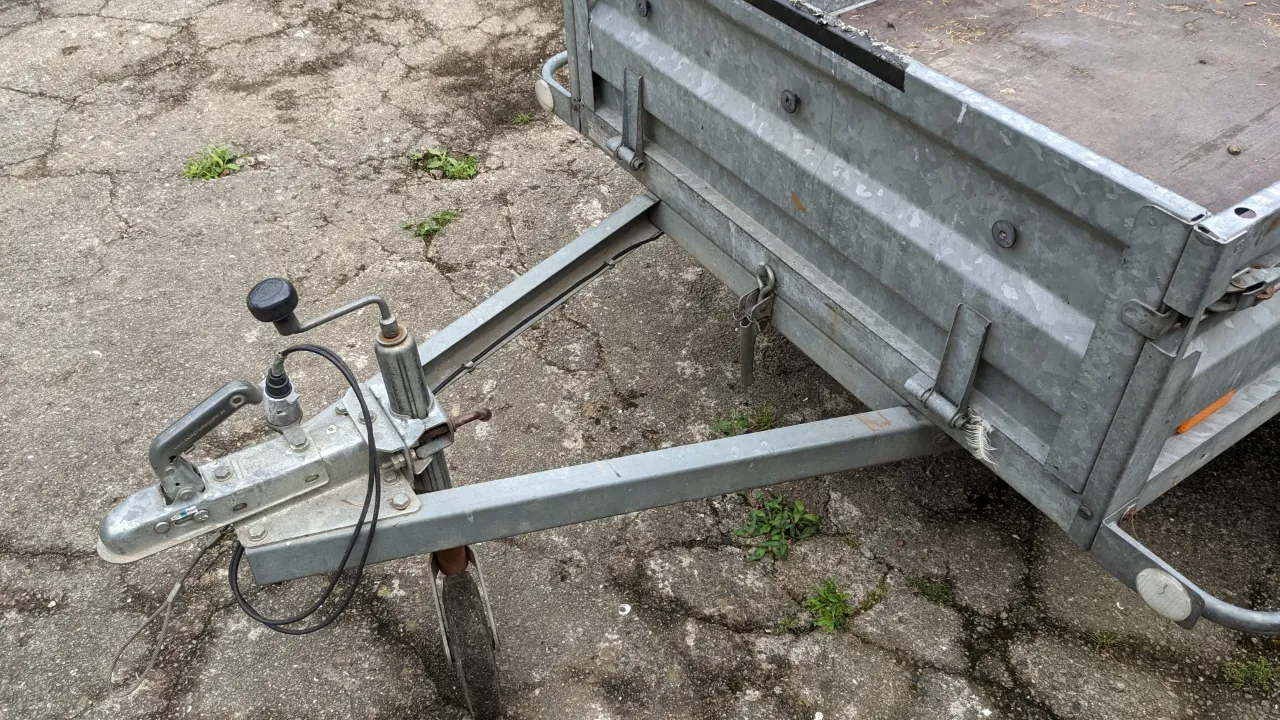

El remolque de mi coche

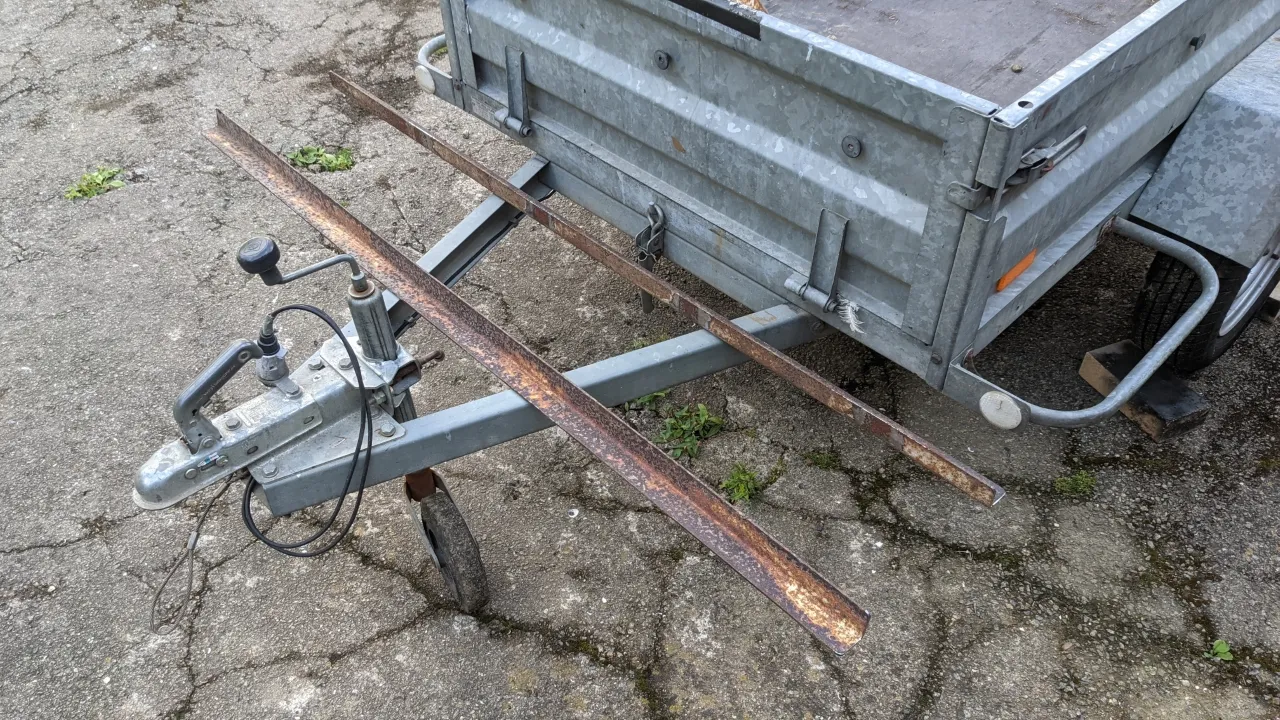

Colocación del marco
No tenía realmente un plan de lo que quería hacer, sólo algunas ideas en mi cabeza.
En primer lugar, corté dos longitudes del ángulo 50 a la anchura total de mi remolque, estos serían eventualmente atornillados al remolque y formarían el soporte principal para las bicicletas.
Medí el mínimo con de las tres bicicletas que se iban a llevar en el portabicicletas y me di cuenta de que no tendría suficiente espacio entre la caja del remolque y la rueda jockey.
Por lo tanto, quité la rueda jockey. Me gusta tener la rueda jockey, ya que ayuda mucho a enganchar/desenganchar y maniobrar el remolque. Pero necesitaba el espacio, así que tenía que quitarla.

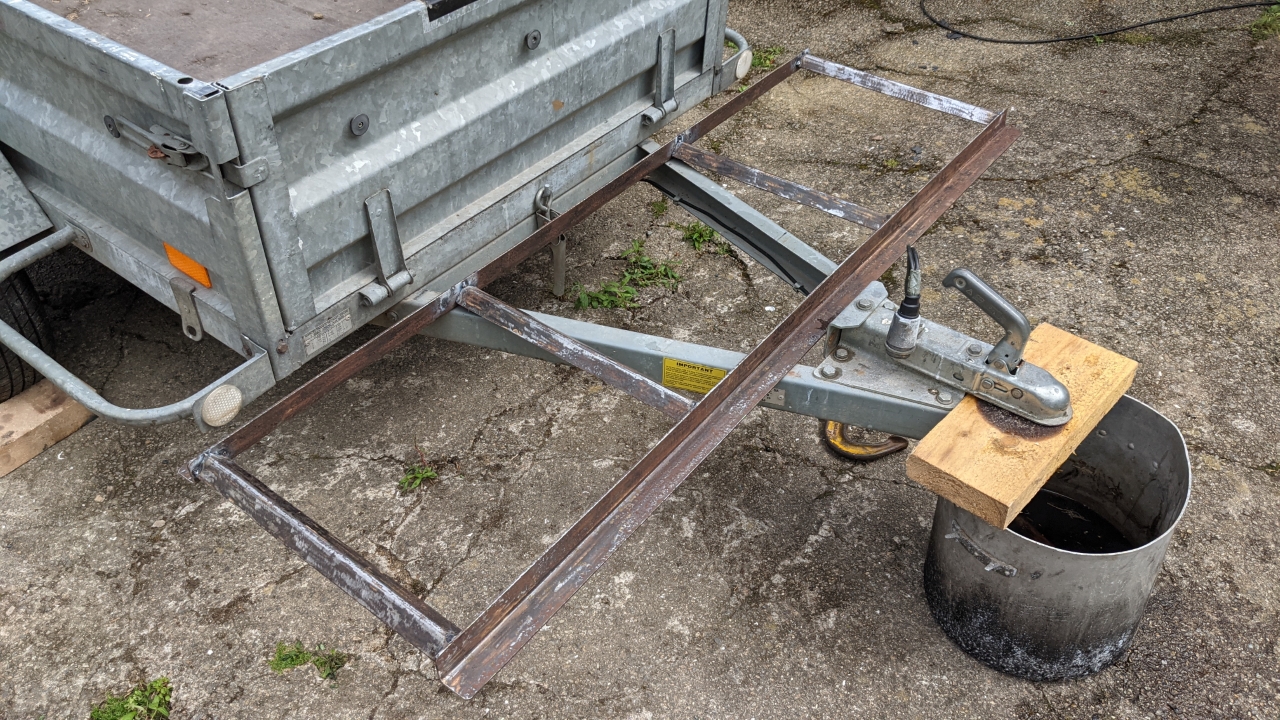

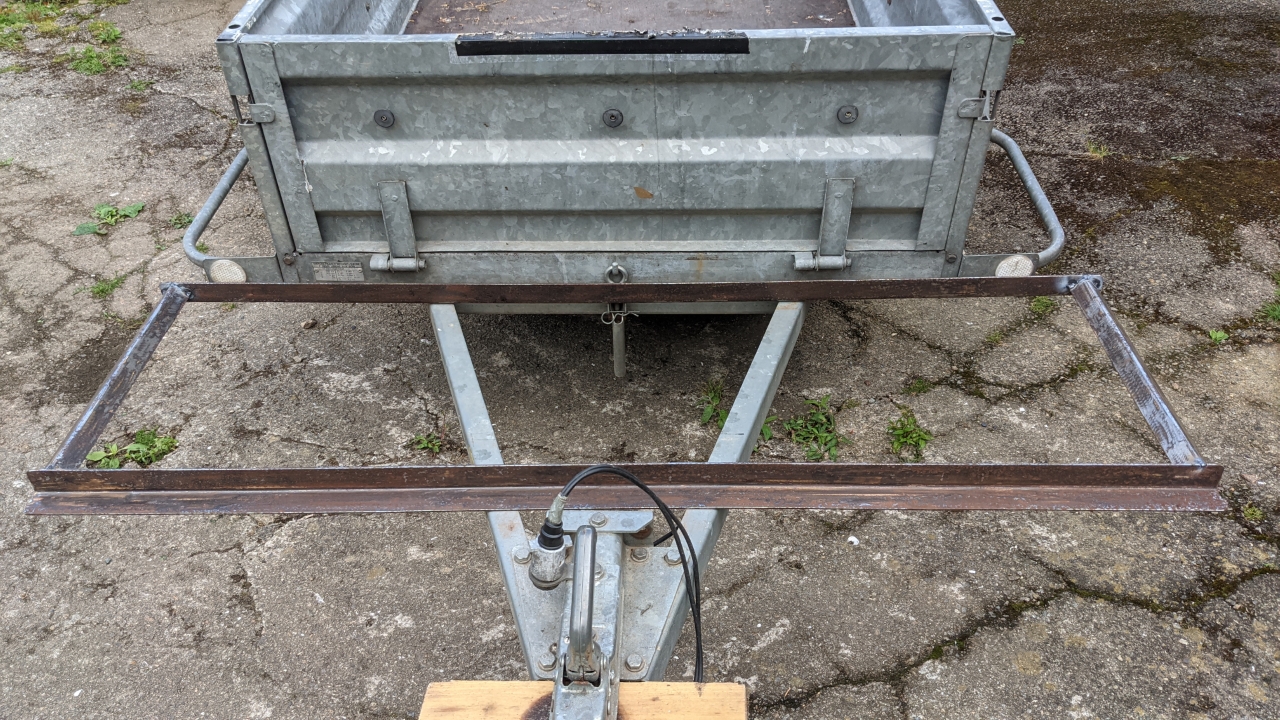

Marco básico soldado
Se han añadido soportes para las ruedas interiores
A continuación, corté dos tramos más cortos y los soldé en cada extremo para formar el armazón del portabicicletas.
Nuestras tres bicicletas de montaña tienen una medida de distancia entre ejes muy similar, por lo que no necesité ningún ajuste en el marco del portabicicletas.
A continuación, se cortaron y soldaron dos travesaños más para terminar el armazón de la base.

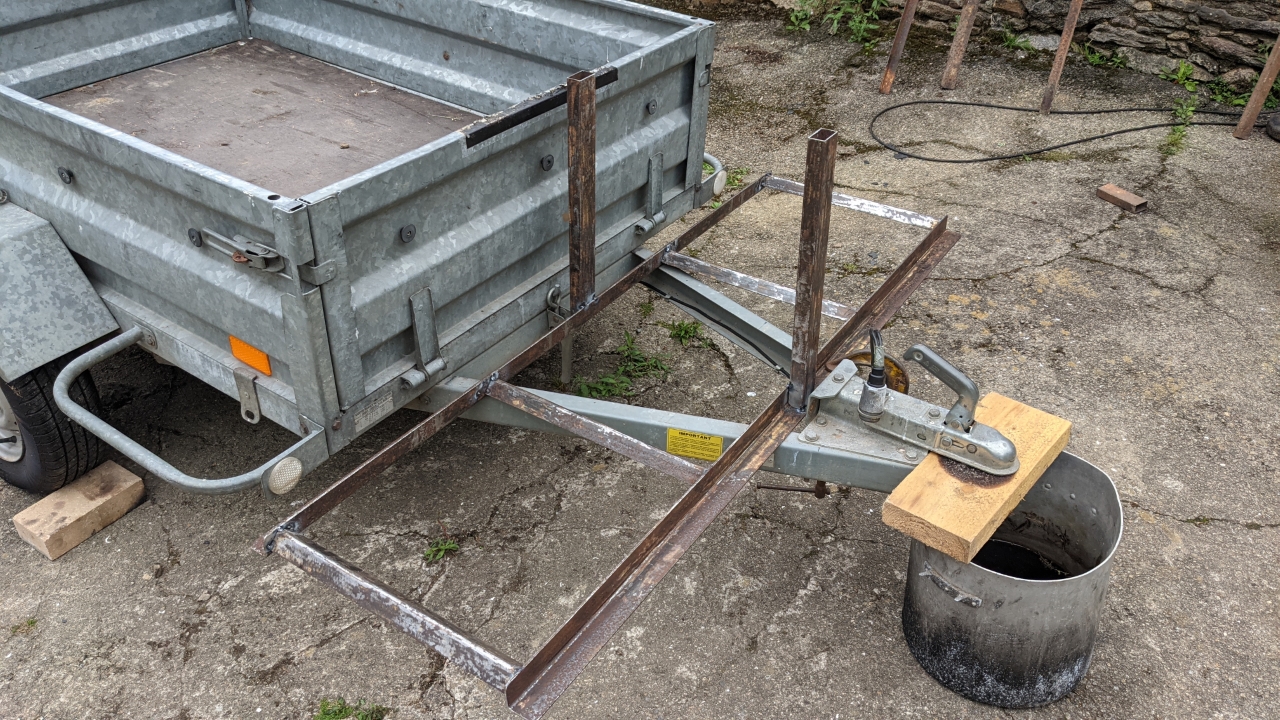

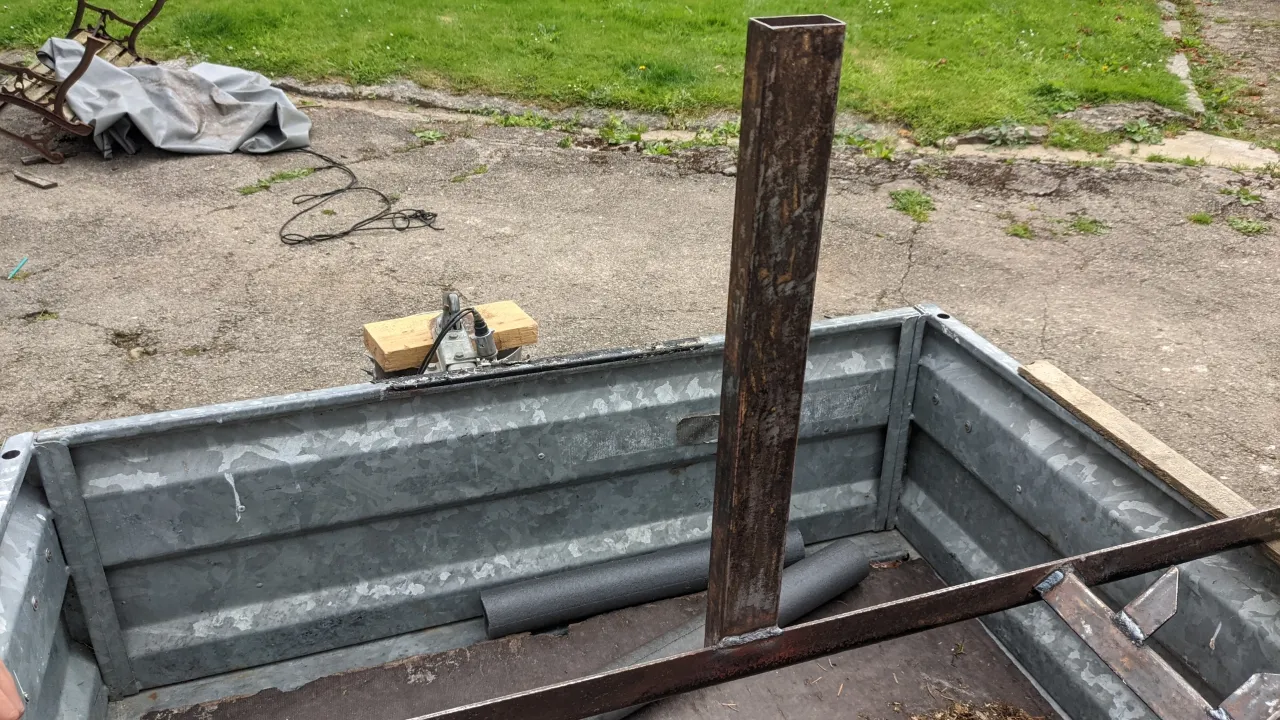

Tubo de soporte vertical
Ambos tubos en posición
Luego, utilizando el tubo de acero rectangular, corté y soldé dos soportes verticales a la base.
Estos apoyarán las bicicletas en posición vertical y también se utilizarán para fijar los cuadros.

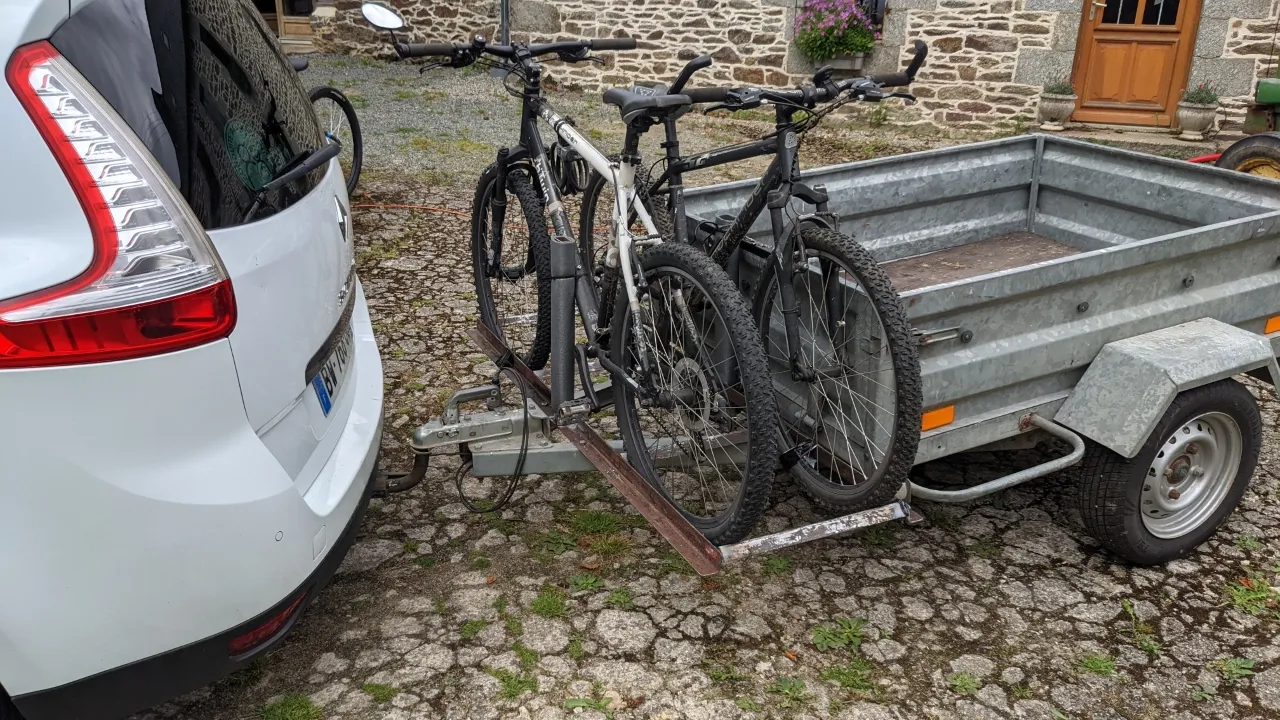

La prueba de fuego
2 bicicletas montadas
Con el portabicicletas en su lugar, perforé 4 agujeros para fijarlo al remolque del coche con 4 tornillos M10 y arandelas.
Después de una prueba de montaje de las bicis en el cuadro me di cuenta de que las ruedas necesitaban algún soporte para evitar que se deslizaran por el cuadro.

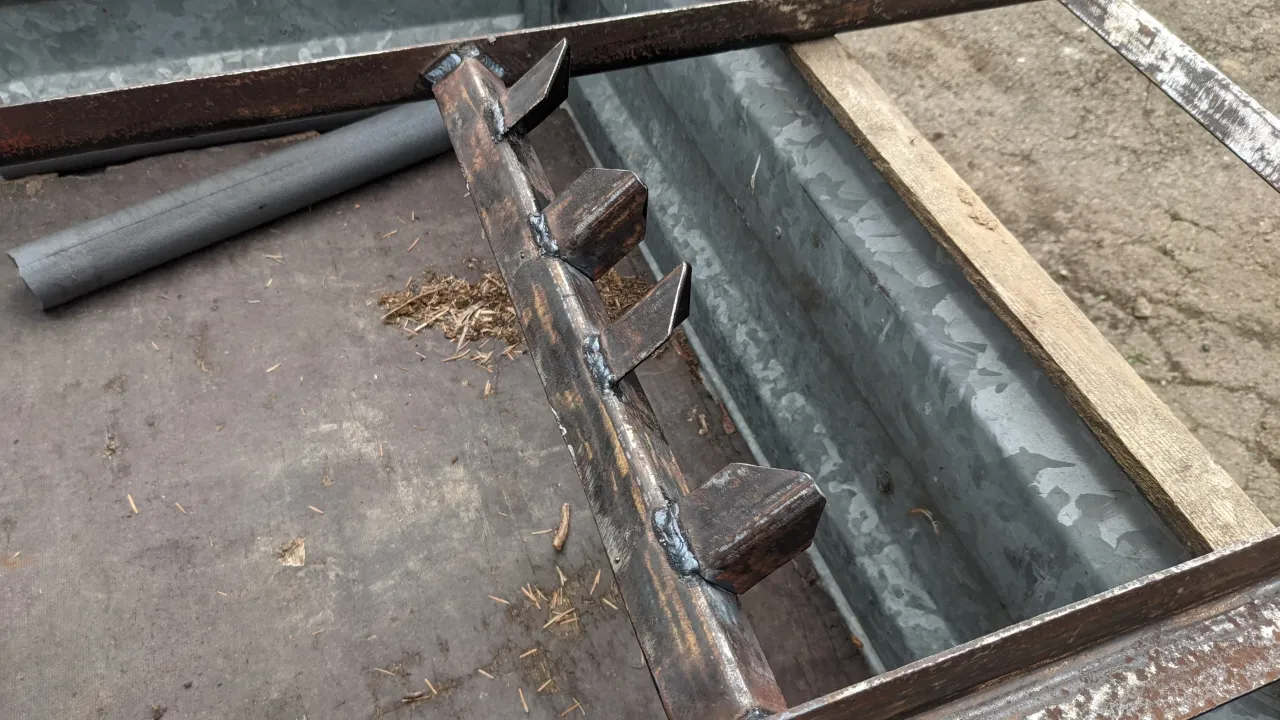

Corté trozos cortos de ángulo de acero y corté un extremo a 45°. Estos fueron entonces soldados al soporte de la rueda de la posada en ambos lados (como se muestra a continuación).

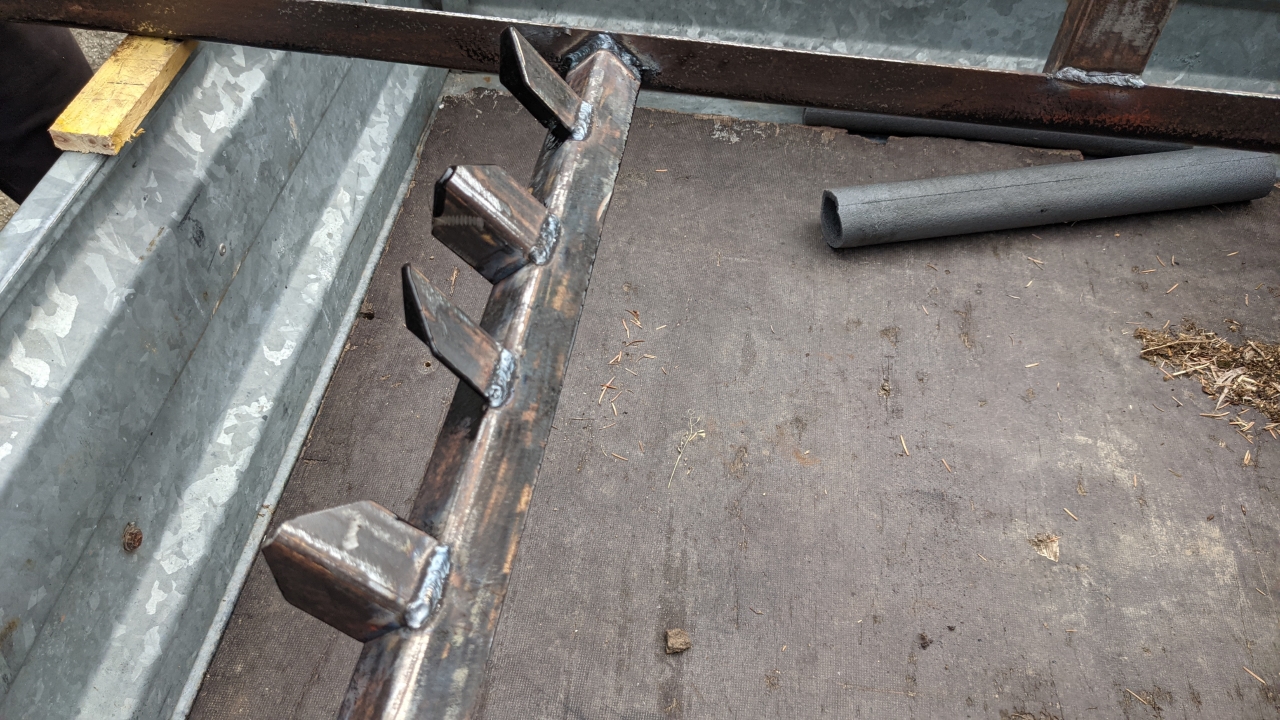

Lengüetas de fijación del lado derecho

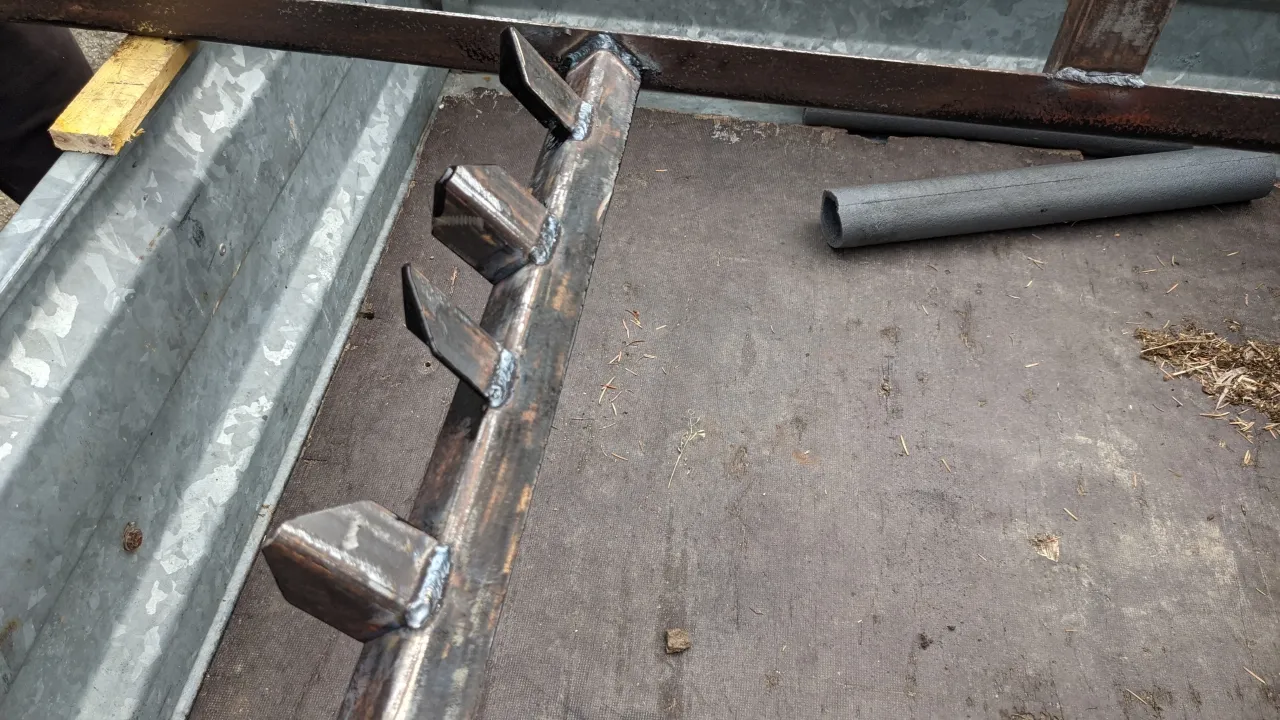

Lengüetas de fijación del lado izquierdo
Este es el final de la construcción, sólo una cuestión de un par de capas de pintura negra y está listo para ir.

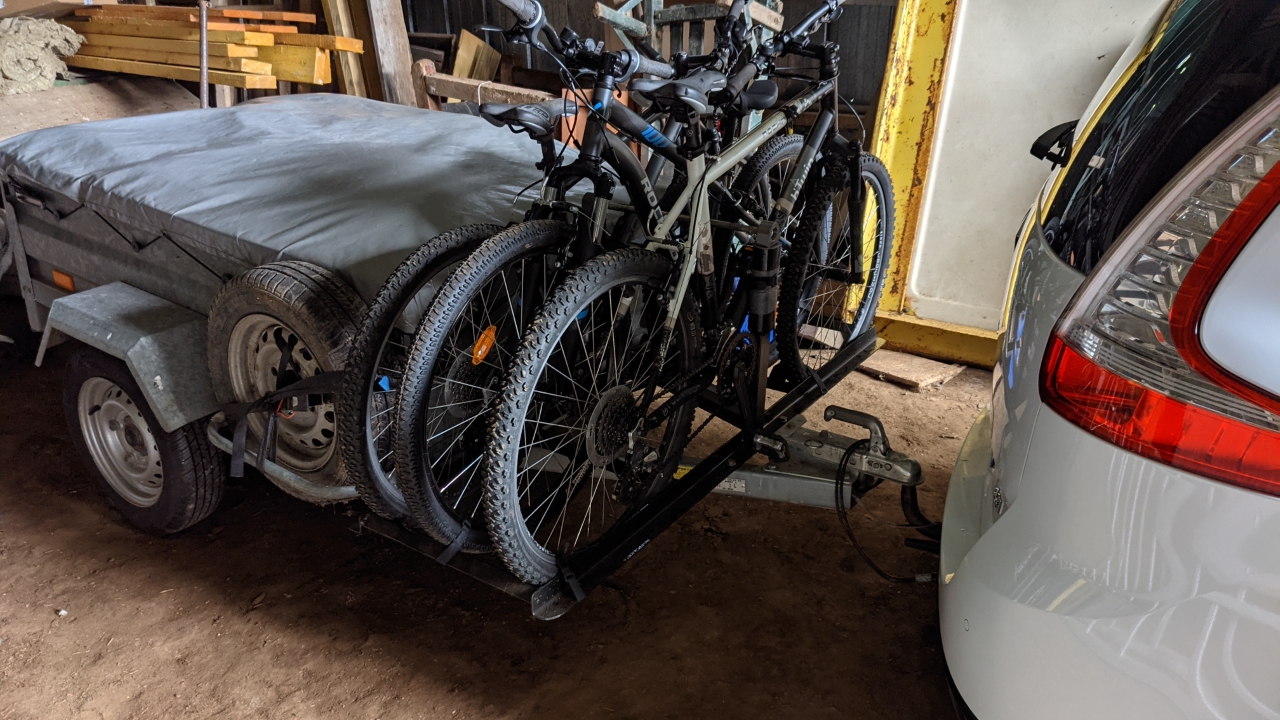

Listo para viajar
Después de nuestro viaje de ida y vuelta de vacaciones de verano de 2000 km, estoy realmente satisfecho con el rendimiento del portabicicletas de remolque. ¡Fue muy estable y seguro!
